今回紹介するのは、酸性/アルカリ性の液体および気体、海水などの各種溶液メディアに耐性の高いセラミックダイアフラムで多くの媒体を計測可能な Metallux 社製センサ製品です。Metallux 社はセラミック製のダイアフラムを用いた圧力センサ製品を取り揃えており、各種媒体への耐性が高いだけでなく、費用対効果の良い圧力センサを提供します。
特長
- 酸性/アルカリ性の液体および気体、海水などに耐性の高いセラミックダイアフラムで多くの媒体を計測可能
- 円柱型の小型パッケージで省スペース
- 液溜まりのないフラッシュダイアフラム（一部製品は非対応）
- 広い動作温度範囲で多くのアプリケーションに利用が可能（-25 ～ 125℃）
- 要ハウジングデザイン
アプリケーション
- 各種ポンプ
- 水深計
- 流量計/センサ
- 貯水タンク
- 圧力センサ
- その他液体圧計測など
仕様
| パッケージ | ピエゾ抵抗式 | Φ18mm 以下 |
|---|---|---|
| キャパシタンス式 | Φ32.4mm | |
| 出力形状および端子 | パッド、ピン、ケーブル | mV 出力 |
| コネクタ、コネクタ＋ワイヤ | 0.5V ～ 4.5V (Ratiometric) カレントループ 0V ～ 10V |
|
| パッド、ピン、ワイヤ | 0.5V ～ 4.5V (Ratiometric) I2C デジタル出力 |
|
| 定格圧力 | 60mBar ～ 800Bar | |
| 圧力タイプ（定格圧力に依存） | ゲージ圧 絶対圧 シールドゲージ圧 |
|

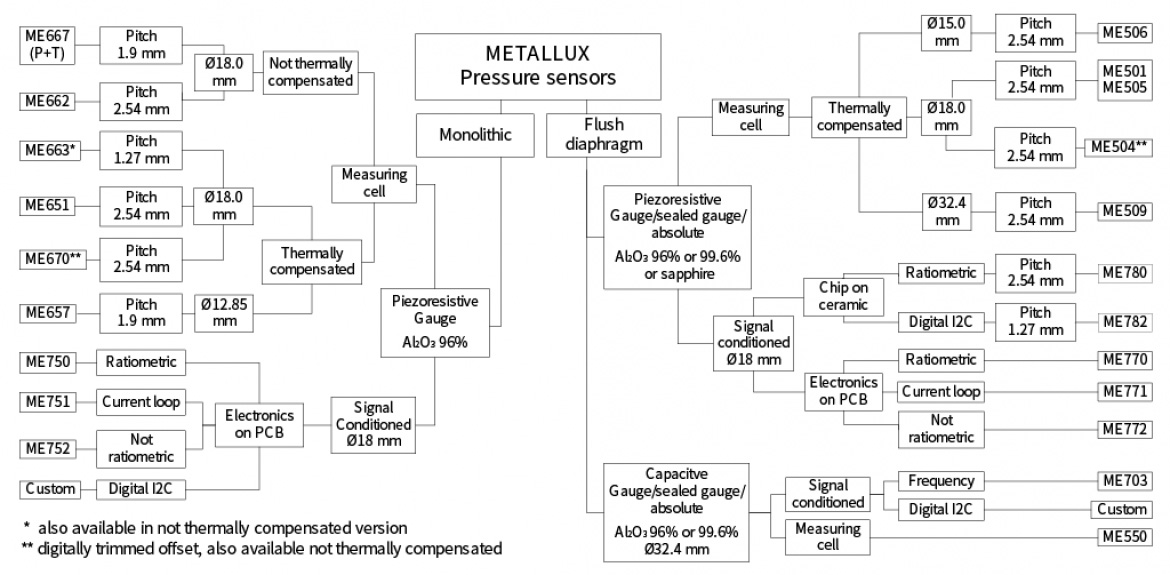

Metallux 社製 圧力センサ ファミリ
| ボディ | 方式 | 直径 | 信号処理回路なし | 信号処理回路あり | ||
|---|---|---|---|---|---|---|
| （mm） | 温度補正なし | 温度補正あり | 外付けPCB基板使用 | セラミック上に実装 | ||
| フラッシュ・ダイアフラム | ピエゾ抵抗式 | 15.0 | ー | ME506 | ー | ー |
| 18.0 | ME504* | ME500, ME504* | ME770, ME771, ME772 | ME780, ME782 | ||
| 32.4 | ー | ME509 | ー | ー | ||
| 静電容量式 | 32.4 | ー | ME550 | ー | ー | |
| モノリシック | ピエゾ抵抗式 | 9.0 | ME910 | ー | ME900 | ー |
| 12.85 | ー | ME657 | ー | ー | ||
| 18.0 | ME600*、ME600（P+T） | ME600*, ME670 | ME750, ME751, ME752 | ME790 | ||
* 温度補正なし／あり選択可能
