Flush Diaphragm, Piezoresistive Ceramic Pressure Sensor ME504

φ18mm フラッシュダイヤフラムピエゾ抵抗セラミック圧力センサ ME504

　
圧力センサ
セラミック
耐久性
耐腐食
耐磨耗性
DVGW
WRAS
NSF/ANSI 61
NSF/ANSI 372
REACH
RoHS

ME504 は、Φ18mm のセラミック製でピエゾ抵抗式の圧力センサです。Al2O3（アルミナ）セラミックで構成されており、受圧部をサファイア仕様にカスタマイズすることが可能です。そのため、優れた耐薬品性、堅牢性、生体親和性を備えています。半導体製造装置や食品製造装置において、各種溶液、アルカリ性液体、腐食性ガスなどの流量を測定することができます。また、高い堅牢性を持つため、船舶などの厳しい屋外環境下での水位測定にも適しています。また、ステンレス製の圧力センサとは異なり、内部にオイルを封入していないため、液体流量の測定をより安全に実施することができます。

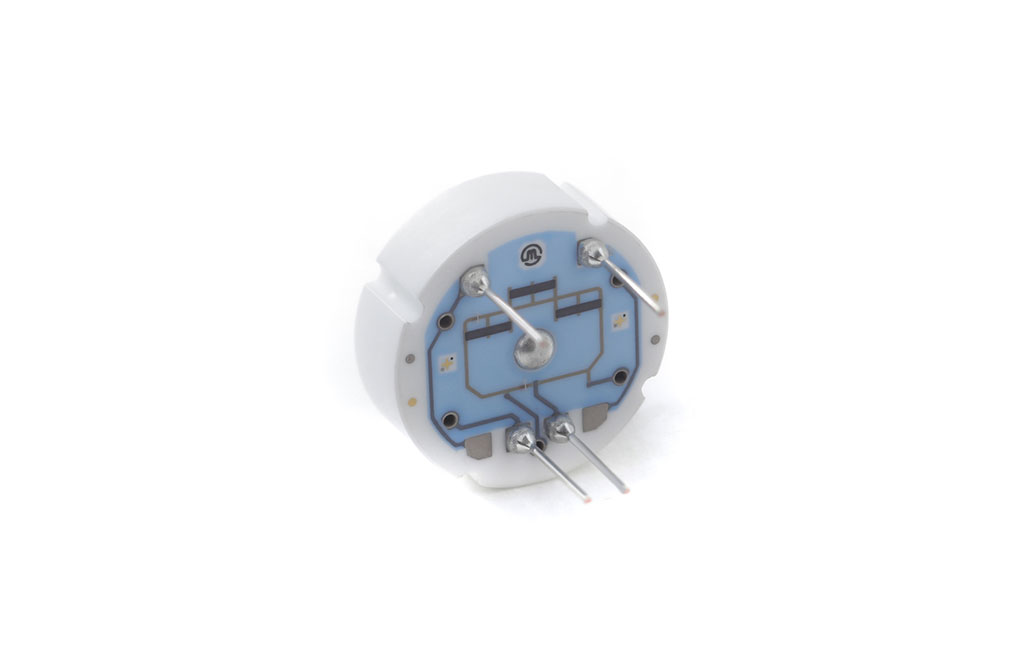

圧力センサ ME504

特長

  • 優れた耐久性・耐腐食性・耐磨耗性
  • 圧力レンジ
    • 0.5～800[bar]
    • 7～11,600[psi]
    • 0.05～80[MPa]
  • 圧力タイプ：絶対圧、ゲージ圧、密封ゲージ圧
  • センサ径：Φ18mm
  • 出力：差動mV/V信号
  • 各種認証
    • DVGW
    • WRAS
    • NSF/ANSI 61
    • NSF/ANSI 372
    • REACH
    • RoHS

アプリケーション

  • 半導体製造装置
  • 食品製造装置
  • 投げ込み式水位計
  • 圧力センサ
  • 腐食性のある液体流量計

資料ダウンロード

ME504 データシート（英文）PDF － 857.61 KB

  • 医療機器向けへご使用を検討の場合は、事前に弊社までお問い合わせください。
  • 記載している製品情報やPDF資料の内容は予告なく変更される可能性があります。最新仕様はメーカーサイトでご確認いただくか、弊社までお問合せください。
