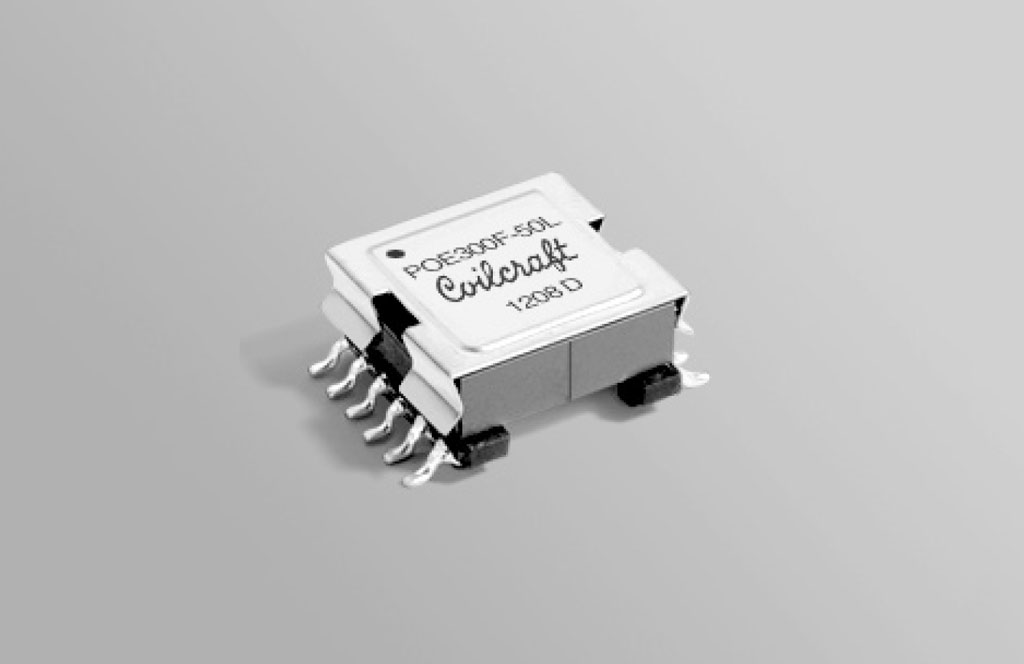

LAN 回線を使用して電力を供給するパワーオーバーイーサネットで、25W という大電力伝送に対応した規格 IEEE802.3 at に対応したフライバックトランスです。小型、低漏洩磁束構造、面実装形状により、PoE を導入時の設計工数削減を促進します。
イーサネットを介して電力を供給する POE Plus（パワーオーバーイーサネット IEEE802.3at）に適合、アクロスシリコン社の製品 AS1844/54 シリーズ推奨トランスです。
特長
- IEEE 規格、802.3at に適合
- 一次二次間絶縁耐圧は 1500Vrms を保証
- 汎用トランスのため、入手が容易
- 面実装構造のリール梱包により、他の部品とともに自動実装 → リフロー工程で実装可能
- お客様の様々なニーズに対応できるよう、5種類の出力電圧ラインナップがあります
- さまざまな POE 用 IC で推奨されています。
- アクロスシリコン社製 AS1844/54 の推奨トランス
- アクロスシリコン社製品とともに使用すると、効率、ノイズともに最高のパーフォーマンスを発揮

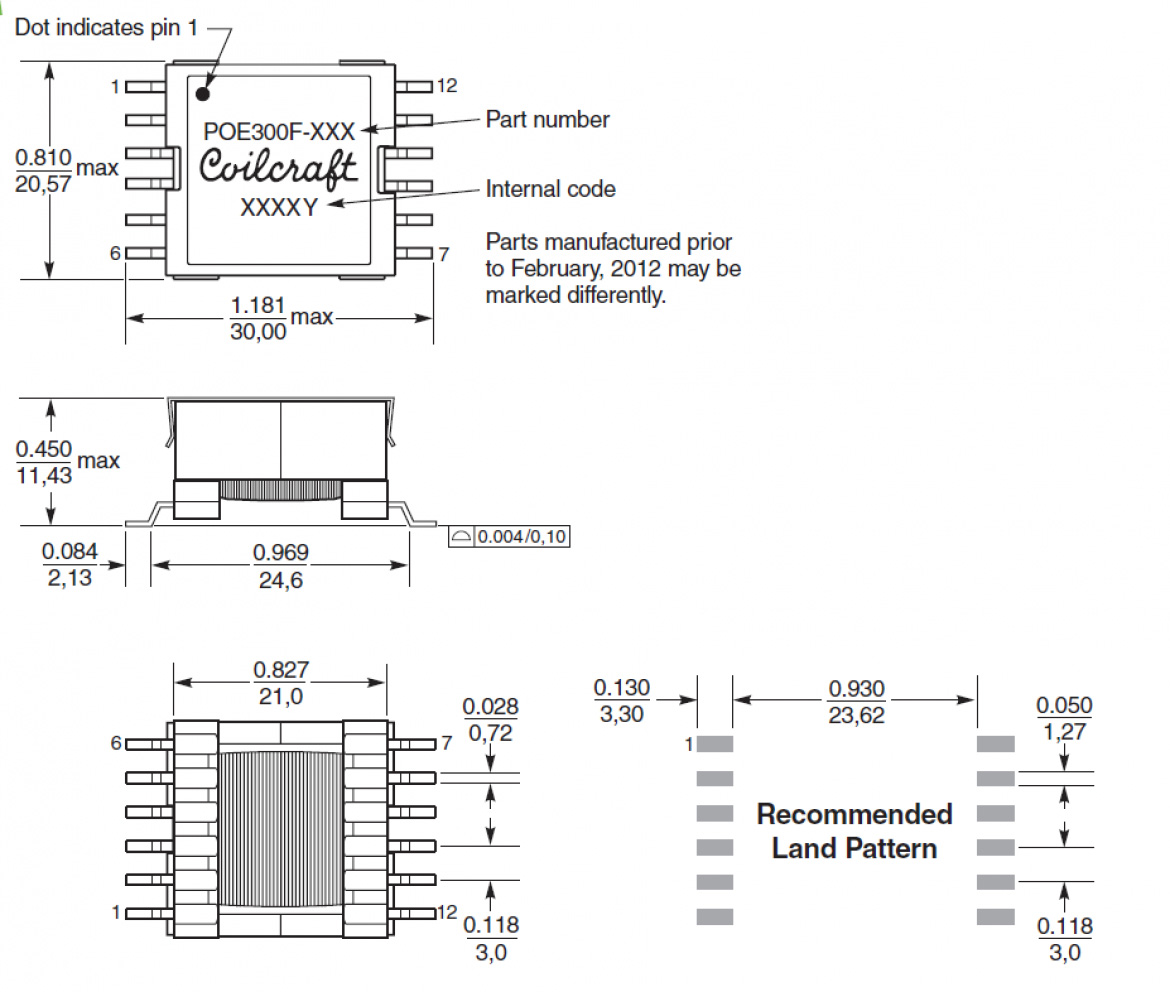

仕様
| Part Number | Inductance at 0A ±10% (µH) |
Inductance at Ipk Min (µH) |
DCR Max (Ω) | Leakage Inductance Max (µH) |
Turn Ratio | Ipk (A) |
Output | |||
|---|---|---|---|---|---|---|---|---|---|---|
| Pri | Sec | Aux | Pri:Sec | Pri:Aux | ||||||
| POE300F-33L_ | 42 | 37.8 | 0.07 | 0.0023 | 0.22 | 3 | 01:00.1 | 01:00.3 | 2.6 | 3.3V-9A |
| POE300F-50L_ | 42 | 37.8 | 0.069 | 0.005 | 0.225 | 1.6 | 01:00.1 | 01:00.3 | 2.6 | 5V-6A |
| POE300F-12L_ | 42 | 37.8 | 0.061 | 0.015 | 0.195 | 0.545 | 01:00.3 | 01:00.3 | 2.6 | 12V-2.5A |
| POE300F-19L_ | 42 | 37.8 | 0.06 | 0.037 | 0.195 | 0.43 | 01:00.6 | 01:00.3 | 2.6 | 19.5V-1.5A |
| POE300F-24L_ | 42 | 37.8 | 0.06 | 0.055 | 0.195 | 0.31 | 01:00.7 | 01:00.3 | 2.6 | 24V-1.25A |
資料ダウンロード
POE300F データシート（115KB PDF、英文）
