High Current Ferrite Beads – SLZ1380

CISPR 25 EMC 対策に適した高電流対応フェライトビーズ SLZ1380

　
フェライトビーズ
電源ライン
EMI 保護
高周波ノイズ対策
AEC-Q200
車載対応

SLZ1380 シリーズは、車載機器などの電源ラインで発生する高周波 EMI ノイズを低減する高電流対応フェライトビーズです。30MHz ～ 3GHz の広い周波数帯でノイズ抑制効果を発揮し、CISPR 25 の EMC 対策に適しています。AEC-Q200 に準拠しており、高温環境でも安定した性能を確保します。

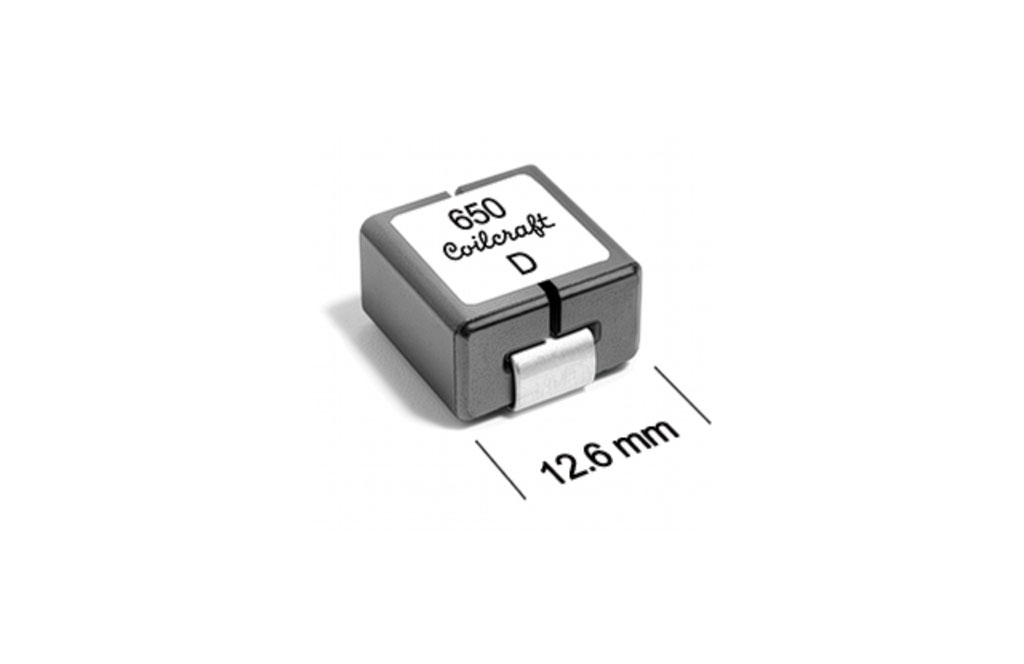

高電流対応フェライトビーズ SLZ1380

特長

  • 高電流対応のフェライトビーズ
  • 30MHz ～ 3GHz の高周波 EMI ノイズを低減
  • CISPR 25 の EMC 対策向けに最適化
  • 巻線型・表面実装パッケージ
  • AEC-Q200 準拠で車載用途に対応
  • サイズ：13.7 (L) × 12.6 (W) × 8.0 (H) mm

アプリケーション

  • 車載 ECU
  • 車載カメラ
  • 車載通信モジュール
  • 48V/12V 車載電源系

資料ダウンロード

SLZ1380 データシート（英文）PDF － 180.98 KB

25°C における電気的特性

Part number Impedance typ (Ω) Inductance (nH)
(Tolerance: ±20%) 		DCR (mΩ)
(Tolerance: ±10%) 		Isat (A) Irms (A)
100 MHz 1 GHz Temperature rise
20°C 40°C
SLZ1380-650MED 65 180 100 0.18 94 32 41
SLZ1380-131MED 130 153 330 0.18 26 32 41
　
