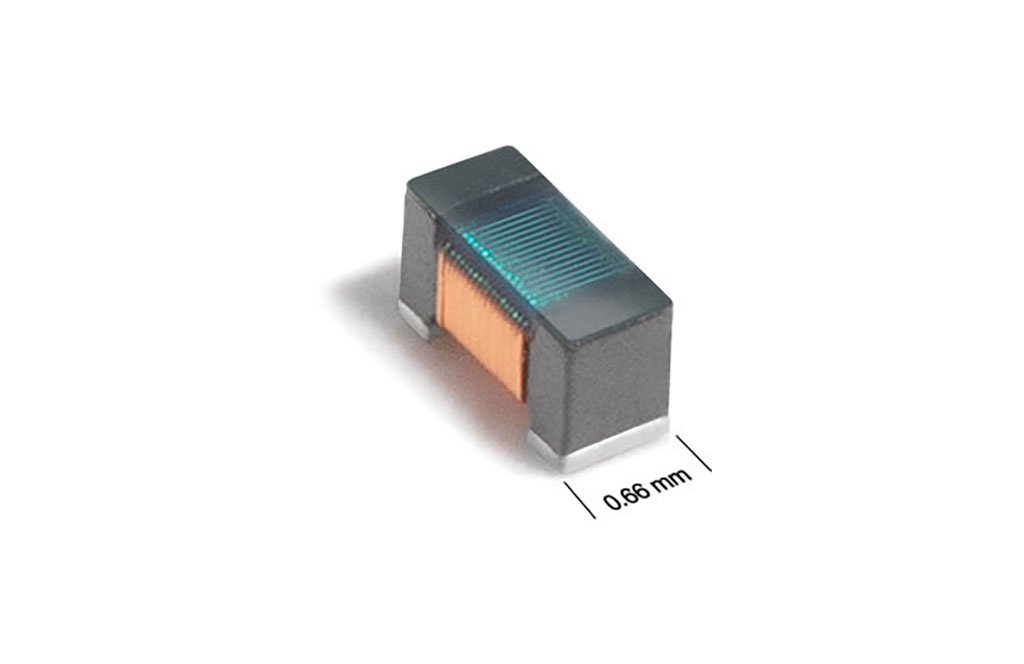

業界最高クラスの広帯域ノイズ対策 フェライトビーズ 0402DF (1005) シリーズ

0402DF シリーズは 0402（1005）サイズながら GHz 帯に至る広帯域で高いインピーダンス特性を発揮。フェライトコアと太径ワイヤにより高い定格電流に対応しつつ、極めて低い直流抵抗（DCR）を実現し、挿入損失を最小化。一般的に低 DCR 設計のフェライトビーズは巻数が少なくL値が小さいため、高周波域では十分にインピーダンスが伸びず、広帯域でのフィルタ効果が低下します。しかし、図１の比較に示すように、0402DF は DCR が低く、同サイズ従来品よりも広帯域で高いインピーダンスを維持し、100MHz 以上で優れたフィルタ性能を発揮します。また当社従来品と比較して、DCR を 40% 低減し、より大きな定格電流 Irms に対応しました。

特長

他 0402 (1005) サイズのインダクタよりも高いインダクタンス値
高電流対応のフェライト構造
20nH から 3.3µH までのインダクタンス値をラインナップ
モバイル機器およびインフラ機器の両方に最適
AEC-Q200 Grade 1 対応（–40°C ～ +125°C）

アプリケーション

5G/6G 基地局装置
GHz 帯ゲートウェイ、モデム、BUC、LNB
Bluetooth 通信装置
スペクトラムアナライザ、ネットワークアナライザ

資料ダウンロード

0402DF (1005) シリーズデータシート（英文）PDF － 126.45 KB

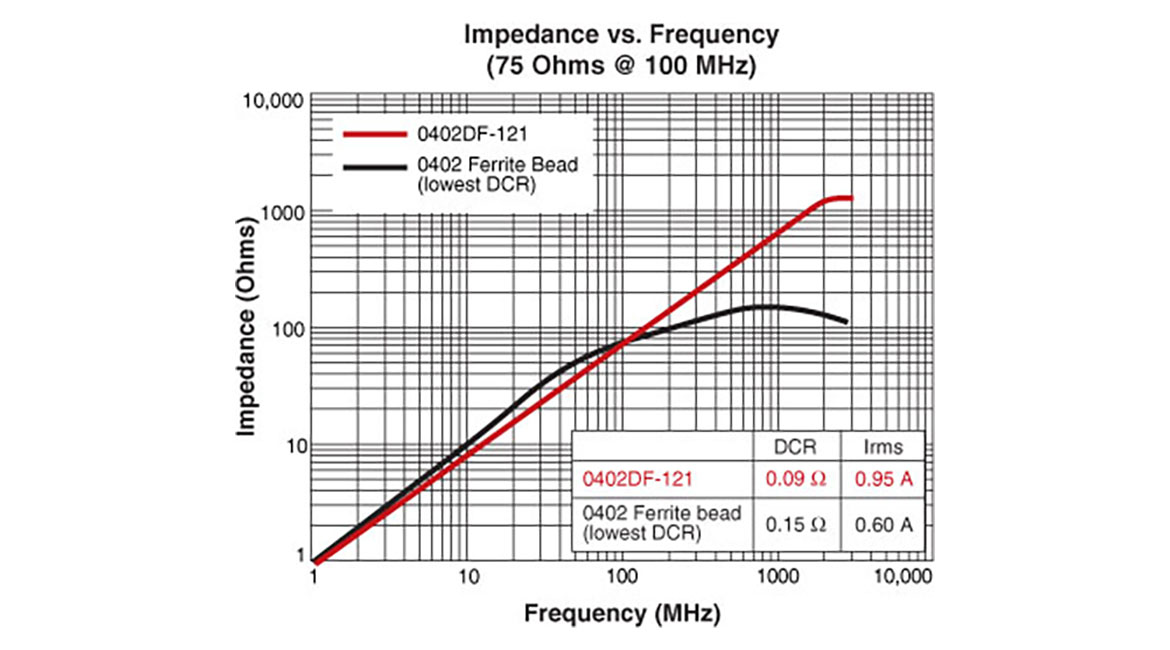

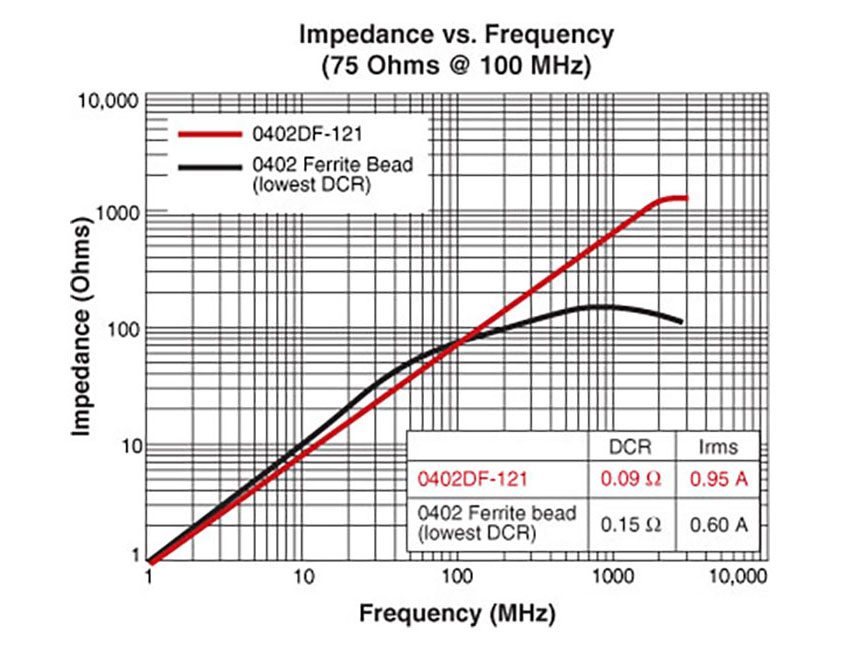

図1. 同サイズ従来品との比較
100MHz以上でも優れたフィルタ機能

0402DF (1005) シリーズ

L値 (nH)	公差 (%)	Impedance typ (Ω)		SRF typ MHz	DCR max Ω	Irms mA
L値 (nH)	公差 (%)	900 MHz	1.7 GHz	SRF typ MHz	DCR max Ω	Irms mA
20	5	90	150	2950	0.049	1400
30	5	120	200	2600	0.055	1300
33	5	135	225	2550	0.055	1300
36	5	150	250	2400	0.055	1300
56	5	250	480	2200	0.061	1200
77	5	350	580	2050	0.072	1100
90	5	400	600	2300	0.079	1000
105	5	530	1000	1660	0.10	850
120	5	515	900	2000	0.09	950
140	5	650	1075	1450	0.14	750
150	5	700	1170	1800	0.13	830
180	5	850	1460	1680	0.17	730
220	5	1100	2050	1560	0.24	600
270	5	1300	2150	1480	0.27	590
300	5	1725	2630	1400	0.34	490
330	5	2100	2750	1340	0.44	430
360	5	2150	3100	1200	0.48	420
420	5	2175	3350	1100	0.51	400
470	5	2550	3670	1070	0.67	340
530	5	3950	3050	1000	0.72	330
590	5	4770	3090	960	0.78	320
700	5	5750	1830	600	1.3	230
770	5	4900	1800	585	1.4	220
820	5	6800	4600	850	1.5	230
900	5	7130	4470	760	1.5	230
1000	5	280	180	235	1.1	190
2200	5	200	120	125	1.8	170
3300	5	160	80	80	2.2	150
