Square Air Core Inductors 0806SQ/0807SQ/0908SQ

高 Q 値小型空芯コイル 0806SQ/0807SQ/0908SQ シリーズ

　
インダクタ
高周波
共振回路
VCO
インピーダンス整合
空芯コイル

0806SQ/0807SQ/0908SQ シリーズは、非常に高い Q 値（最大 Q factor: 130＠400MHz）と高精度のインダクタンス許容範囲（許容公差 2％ 以内）を有しており、狭帯域 RFアンプのマッチングやチューニング用途に適しています。また、高信頼性バージョンも用意されており、宇宙、軍事、その他の重要なアプリケーションにも対応可能です。

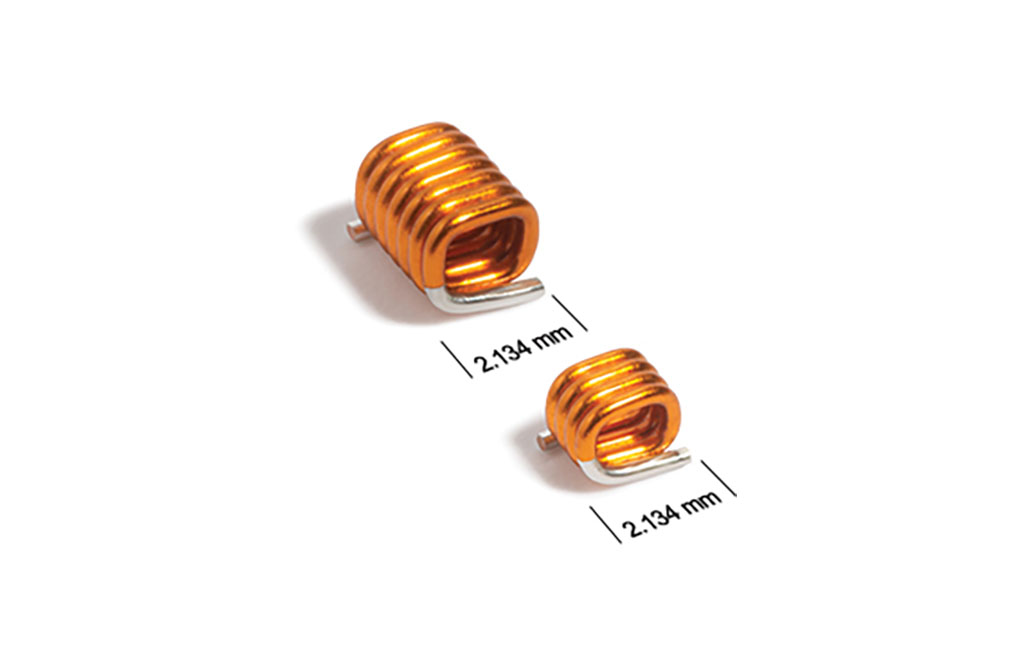

空芯コイル 0806SQ/0807SQ/0908SQ

特長

  • 5.5nH ～ 27.3nH (許容公差 2% 以内)
  • Q 値最大 130（0908SQ シリーズ ＠400MHz）
  • 最大 4.4A の超小型かつ高電流対応
  • フラットなトップ＆ボトム設計で高精度なピック＆プレースに対応

アプリケーション

  • RF アンプ チューニング回路
  • 高周波発信器（VCO, LO 回路）
  • 航空/衛星用 レーダーシステム
  • スぺクラムアナライザ、ネットワークアナライザ

資料ダウンロード

0806SQ/0807SQ/0908SQ シリーズ データシート（英文）PDF － 216.94 KB

仕様

0806SQ シリーズ

L 値
(nH)		 公差
(%)		 400 MHz
(Q 値)		 SRF
(GHz)		 DCR
(mΩ)		 Irms at 25℃
(A)
5.5 2,5 60 4.9 3.4 2.9
6 2,5 64 5.2 6 2.9
8.9 2,5 90 4.3 7 2.9
12.3 2,5 90 4.8 8 2.9
15.7 2,5 90 4.4 9 2.9
19.4 2,5 90 4 10 2.9

0807SQ シリーズ

L 値
(nH)		 公差
(%)		 400 MHz
(Q 値)		 SRF
(GHz)		 DCR
(mΩ)		 Irms at 25℃
(A)
6.9 2,5 100 4.6 6 2.7
10.2 2,5 100 4 7 2.7
11.2 2,5 90 3.6 6.3 2.7
13.7 2,5 100 4.3 8 2.7
17 2,5 100 4 9 2.7
22 2,5 100 3.5 10 2.7

0908SQ シリーズ

L値
(nH)		 公差
(%)		 400 MHz
(Q 値)		 SRF
(GHz)		 DCR
(mΩ)		 Irms at 25℃
(A)
8.1 2,5 130 5.2 6 4.4
12.1 2,5 130 4.3 7 4.4
14.7 2,5 90 3 7.2 4.4
16.6 2,5 130 3.4 8 4.4
21.5 2,5 130 3.7 9 4.4
23 2,5 120 2.6 10 4.4
25 2,5 130 2.5 10 4.4
27.3 2,5 130 3.2 10 4.4
　
