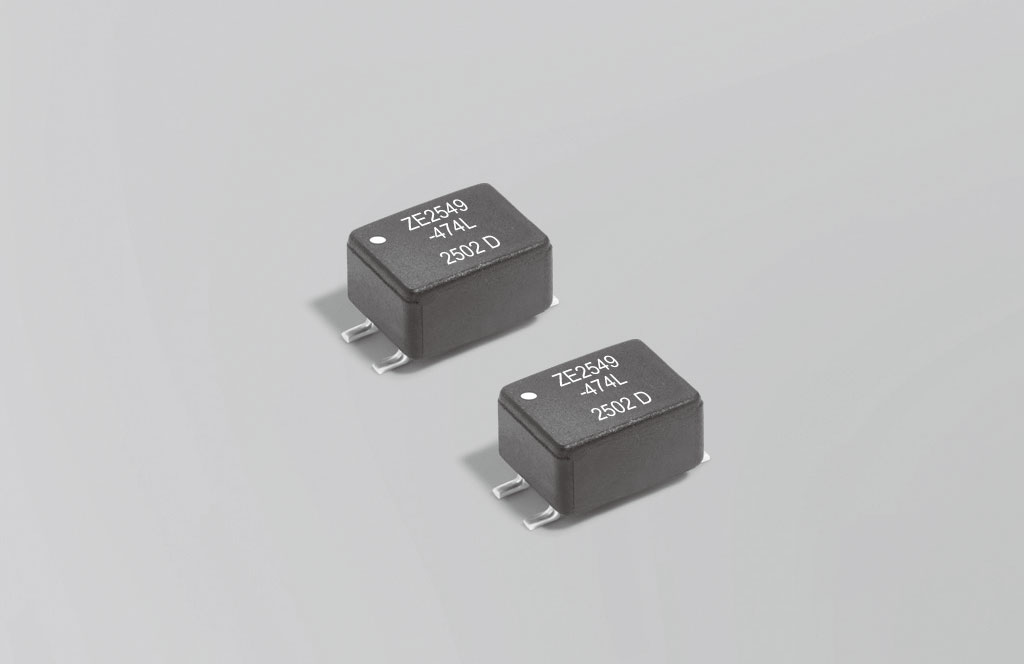

ZE2549 は、シングルペアイーサネット（SPE）ネットワーク向けに設計されたコモンモードチョークです。特に、新しい SPE 規格 10BASE-T1L のアプリケーションにおけるコモンモードノイズの抑制とEMI低減を提供します。さらに Power over Data Line（PoDL）を利用した単一ツイストペアケーブルによるデータおよび電力の同時伝送も対応します。IEEE 802.3cg 規格に準拠しており、10BASE-T1L 絶縁トランスやパワーインジェクションチョークと組み合わせることで、産業オートメーション、ビルオートメーション、IoT など、低コストかつ長距離のイーサネットが求められるアプリケーションで、より高品質なソリューションを提供します。
特長
- シングルペアイーサネット（SPE）ネットワーク向け絶縁トランス
- 10Base-T1L および Power over Data Line（PoDL）対応
- 巻線間 3000VDC、2000Vrms の絶縁電圧
- AEC-Q200 認定品、高信頼性
アプリケーション
- 工場のセンサーネットワーク
- ビルオートメーション
- 発電所・変電所モニタリングシステム
資料ダウンロード
ZE2549 データシート（英文）PDF － 179.92 KB
仕様
| 型番 | コモンモードピークインピーダンス | インダクタンス （Min） |
実行電流 （Irms） |
DCR （Max） |
絶縁電圧 （Vms） |
|---|---|---|---|---|---|
| ZE2549-474LC | 2.47kΩ@4.4MHz | 329μH | 910mA | 0.170Ω | 1000V |
