Electronic Components for Drone Applications

ドローン向け電子部品

ドローンアプリケーションのイメージ

ドローンは、競技、空中撮影、農薬や肥料の散布、整備点検等、産業/民生用途で多くの需要を得ています。2022年12月に航空法上のドローンに関する新しいルールが施行されレベル4飛行が解禁となった事でさまざまな用途で実施することが可能になり、ドローンを活用した新しいソリューションやサービスなどが生まれていくことが期待されています。今回、グローバル電子ではドローンを開発・製造されているお客様へ弊社のラインナップをご提案いたします。

電子部品メーカーロゴ
ドローンアプリケーション事例のブロック図

FPGA/MPU

【Samtec】

NVIDIA Jetson TX1/TX2 モジュール用 SEARAY コネクタ シリーズ

SEARAY コネクタ シリーズ製品イメージ

特長

  • NVIDIA モジュール基板搭載のコネクタ
  • 狭ピッチ多ピンハイスピードコネクタ
  • その他モジュールにも Samtec コネクタは採用されております

製品の詳細 PDF 資料

【TE Connectivity】

IPX4 適合防滴形 2 列 SMT USB Type-C コネクタ

USB Type-C コネクタ

特長

  • オフセット 0.65mm のミッドマウント2列SMT により、省スペースを実現
  • IPX4 に適合する防滴設計により、厳しい環境でのニーズに対応可能
  • 基板保持機能(リテンションレグ)の追加により、耐久性が向上
  • EMI 保護機能を強化し、EMI リークを低減し、従来製品に比べて性能がさらに向上
  • リバーシブル設計により、簡単で信頼性の高い嵌合が可能

製品の詳細

センサ

【SCHURTER】

高い耐久性と美しいデザインを兼ね備えたメタルラインスイッチ製品ラインアップ

メタルラインスイッチ製品ラインアップ写真

特長

  • 操作耐久性:
    • MCS/MSM シリーズ:最大 100 万回
    • PSE シリーズ(ピエゾスイッチ):最大 2000 万回
    • CPS シリーズ(キャパシティブスイッチ):最大 500 万回
  • 最大 IP69 保護等級
  • 極数:1 ~ 2
  • 投:単投式
  • スイッチ 面直径 [mm]
    • 最小:Φ18 (MCS 16 シリーズ等)
    • 最大:Φ34 (MSM 30 シリーズ等)

製品の詳細 PDF 資料 関連動画

【TE Connectivity】

気圧・温度計測を1チップで可能にする複合センサ MS5637

気圧・温度複合センサ MS5637

特長

  • 高分解能:13cm(海面位)
  • 電源電圧:1.5 ~ 3.6V
  • 高速変換:0.5ms ~
  • 低消費電力: 0.6 µA (スタンバイ時 ≤ 0.1 µA at 25°C)
  • 集積化デジタル圧力センサ: 24 bit ΔΣ ADC
  • 動作範囲
    • 圧力:300 ~ 1200 mbar
    • 温度:-40℃ ~ +85°C
  • I2C インターフェース
  • 外部回路不要(内部発振器)
  • QFN パッケージ:3 × 3 × 0.9mm3

製品の詳細 PDF 資料

【TE Connectivity】

超小型、低圧力、高分解能、防水機能付圧力センサ MS5840-02BA

防水機能付圧力センサ MS5840-02BA 製品写真

特長

  • 3.3 × 3.3 × 1.7mm セラミック金属パッケージ
  • 測定範囲: 300mbar ~ 1200mbar
  • 低消費電力、0.6μA(スタンバイ ≤0.1μA@25℃)
  • 最低 0.5ms の高速変換
  • I2C インターフェイス

製品の詳細 PDF 資料 関連動画

【Innovative Sensor Technology】

温湿度センサ HYT シリーズ

温湿度センサ HYT シリーズ

特長

HYT 271

  • 測定範囲:0 ~ 100% rH、-40 ~ 125℃
  • 精度:±1.8% rH、温度:±0.2℃(下表をご参照ください)
  • 化学的耐性、耐結露性
  • 高品質セラミック基板
  • 10.2 × 5.1 × 1.8 mm

HYT 939

  • 溶接・気密封止された TO39 ハウジング
  • ガラス・グロメット(はとめ)と焼結フィルター
  • 5.2 × 9mm

HYT 221

  • 円形ステンレスケース
  • 耐水性薄膜フィルター
  • 15.3 × 10.2 × 5.3 mm

製品の詳細

【Honeywell Safety and Productivity Solutions】

PM 2.5/環境汚染物質粒子濃度を測定するパーティクルセンサ HPM シリーズ

パーティクルセンサ HPM シリーズ

特長

  • レーザー散乱法を使用したパーティクルセンサ
  • 環境汚染物質粒子濃度を高精度に測定
  • 校正済み
  • 出力:UART
  • 20,000 時間連続使用での製品寿命と安定稼働

製品の詳細

ESC

【Microchip Technology】

豊富なアナログ機能を備えたモーター制御向け製品が拡充 dsPIC33CK64MC ファミリ

dsPIC33CK64MC ファミリ製品イメージ

特長

  • 3.0 ~ 3.6V の電源電圧範囲
  • 最大 150℃ までの温度範囲に対応
  • 12-bit 3.5Msps A/D コンバータ、12-bit D/A コンバータ
  • 2.5ns 分解能 PWM
  • 3つのオペアンプ内蔵で BOM コストの低減
  • IEC60730、ISO26262 などの機能安全規格をサポート
  • SENT/LIN インターフェース サポート

製品の詳細 PDF 資料 関連動画

無線モジュール

【Samtec】

多彩なラインナップを揃えた同軸コネクタ、ケーブル、コンポーネント

同軸コネクタ/ケーブル/コンポーネント 製品イメージ

特長

  • 50Ω RF ケーブル&コネクター
  • 75Ω RF ケーブル&コネクター
  • 非磁性 RF
  • 精密 RF
  • RF オリジナルソリューション

製品の詳細 PDF 資料 関連動画

【TE Connectivity】

2.4GHz/5GHz/6GHz 対応トリプルバンド Wi-Fi 6E アンテナ

トリプルバンド Wi-Fi 6E アンテナ 製品イメージ

特長

  • 2.4GHz、5GHz 及び 6GHz 帯を含むトリプルバンドをサポート
  • 多様なカスタマイズが可能
  • 複数の取付けタイプが利用可能
  • ボードマウント(タブマウントと表面実装)、組み込みアンテナ、外部及びターミナルマウント
  • 型番データシートにて電気的、機械的性能を記載

製品の詳細 PDF 資料

【Johanson Technology】

2.45GHz 帯域用誘電体チップアンテナ&バラン

誘電体チップアンテナ&バラン

特長

ジョハンソンテクノロジー社のチップアンテナは、他社にない豊富なラインナップを揃えており、チップサイズ、非グランド領域の面積、利得、帯域それぞれの選択肢の豊富さは他に類を見ません。様々な製品群で、お客様のニーズに細かく応えます。

製品の詳細

5 モーター

【TE Connectivity】

メイテンロック(MATE-N-LOK)コネクタ

メイテンロック(MATE-N-LOK)コネクタ

特長

  • プラグおよびキャップの各ハウジングは、嵌合ロッキング機構を備えています。
  • ケーブル・クランプも付属部品として用意され、またこれらを受ける基板装着用のピンまたはソケット・ヘッダーも揃っています。
  • プラグとキャップの正しい嵌合を保証する完全方向性付きのハウジングと経済性の高いプレス成形の接触子からなります。
  • 接触子はプラグおよびキャップとも同一ハウジング内に装填できますので、それにより無数のキーイング組合わせが行えます。
  • 接触子はハウジングに装着したとき完全に封入されますので、ピン、ソケット接触子のいずれにも電源リード線が結線できます。

製品の詳細

6 PDC

【Microchip Technology】

超低静止電流 LDO MCP1811/12

LDO MCP1811 製品写真

特長

  • 入力電圧範囲:1.8V ~ 5.5V
  • 出力電圧:1.0V, 1.2V, 1.8V, 2.0V, 2.5V, 2.8V, 3.0V, 3.3V, 4.0V (1V ~ 4V のオプション選択が可能)
  • 超低シャットダウン供給電流
    • MCP1811A/12A:10nA(typ.)
    • MCP1811B/12B:5nA(typ.)
  • セラミック出力コンデンサで安定
    • 1.0µF(MCP1811X)
    • 2.2µF(MCP1812X)
  • パッケージ
    • 3-Lead SOT-23
    • 3-Lead SC70
    • 4-Lead 1 x 1 mm UDFN
    • 5-Lead SOT-23
    • 5-Lead SC70

製品の詳細 PDF 資料 関連動画

【OmniOn Power】

バッテリー後段用 400W 出力 昇降圧型 非絶縁 DC-DC コンバータ

DC-DC コンバータ JRCS016A 製品写真

特長

  • ワイド入力電圧レンジ 18 ~ 85Vdc
  • ワイド出力電圧レンジ 18.5 ~ 60Vdc
  • 最大出力電力 400W
  • PMBus(デジタル通信機能)

製品の詳細 PDF 資料

【OmniOn Power】

バッテリーの出力電圧を変換・安定化する DC-DC コンバータ

バッテリー向け DC-DC コンバータ

特長

  • ワイド入力電圧の Buck コンバータ(降圧型非絶縁DC-DCコンバータ)、マイナス電圧も生成
  • Boost コンバータ(昇圧型非絶縁 DC-DC コンバータ)、16 ~ 54Vdc を生成
  • ワイド入力電圧の絶縁型 DC-DC コンバータ、バッテリーの後段で絶縁を必要とする電源ラインを構築
  • Tunable Loop 機能(特許技術)搭載 (ProLynx, BoostLynx)
  • Tunable Loop シミュレーションツールは Web で公開
  • 業界標準 DOSA フットプリント準拠(HammerHead)

製品の詳細 PDF 資料

【Johanson Technology】

バラン、フィルター機能を集積化 ー 高周波集積受動素子 (IPC)

高周波集積受動素子 (IPC)

特長

  • バラン、フィルター機能を集積化した受動部品
  • 各種無線チップセットに推奨
  • 実装面積の削減
  • 設計工数の軽減、設計リードタイムの短縮

製品の詳細

【Johanson Dielectrics】

低 ESL で様々なノイズを強力に除去 X2Y EMI フィルタ

Johanson Technology X2Y EMI フィルタ製品イメージ

特長

  • 小型
  • コモンモードノイズ、電源ライン重畳ノイズ、モード変換ノイズ対策
  • 低 ESL
  • 低コスト
  • 車載対応
  • 非磁性

製品の詳細 PDF 資料 資料請求

7 バッテリー

【RRC power solutions】

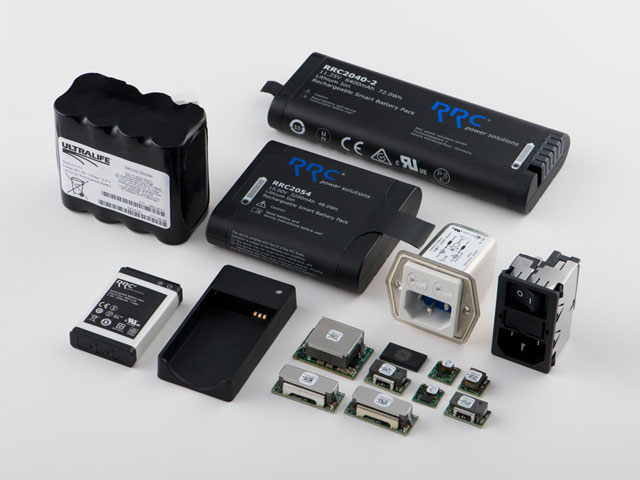

スマートバッテリー POWERPAQ シリーズと充放電管理モジュール

スマートバッテリー POWERPAQ シリーズ

特長

  • 各種安全認証規格準拠
  • ガスゲージ(残量計)機能付
  • 高エネルギー密度
  • 幅広い製品ラインナップ
  • 安全性に特化した保護回路
  • 専用 AC アダプター同梱
  • LED によるステータス表示機能

製品の詳細

【Samtec】

パワーブレードあたり最大 60A のパフォーマンスを有した高電力&シグナル BtoB コネクタ EXTreme Ten60Power™ シリーズ

EXTreme Ten60Power シリーズ製品イメージ

特長

  • パワーブレードあたり最大 60A のパフォーマンス
  • 堅牢な 10mm 低背型設計(ライトアングル)
  • 同じフォームファクタで3列または5列のシグナル列
  • 0 ~ 40 個のシグナルピン
  • 合わせて最大 20 の DC パワーブレードまたは 12 の AC パワーブレード
  • AC-DC 電源コンボおよび電源分離のオプションあり
  • 容易な基板終端を可能にするプレスフィット テールのオプション(ET60S のみ)
  • モジュールの構成によりほぼすべての設計に対応
  • コプラナーまたはバーティカルのアプリケーション向け
  • Hotswap のオプションあり

製品の詳細 PDF 資料 関連動画

お問い合わせ・ご相談

ここで紹介する製品に関するご相談や各種お問い合わせまたは見積依頼については、以下よりお問い合わせください。
