Components for AGV/AMR Application Part 1

AGV・AMR 向け電子部品 PART 1

AMR 現場の背景写真

製造業や物流現場における搬送業務は、作業者の身体に負荷がかかる重労働であり、また人手不足が叫ばれている現場も少なくありません。その背景から近年、注目を集めているのが AGV(無人搬送車)・AMR(自律走行搬送ロボット)といった搬送業務を代替できる台車ロボットです。AGV が「ある地点からある地点までを運ぶ自動台車」であることに対し、AMR は「人との稼働範囲の共有を前提とした搬送ロボット」と、開発コンセプトは大きく異なりますが、動作環境に合わせたフレキシブルな対応が可能なAGV・AMRは様々なモデルが開発され、急拡大しているソリューションの1つです。今回グローバル電子では、AGV・AMR を開発・製造されているお客様へ弊社のラインナップをご提案いたします。

紹介する製品のメーカーロゴ

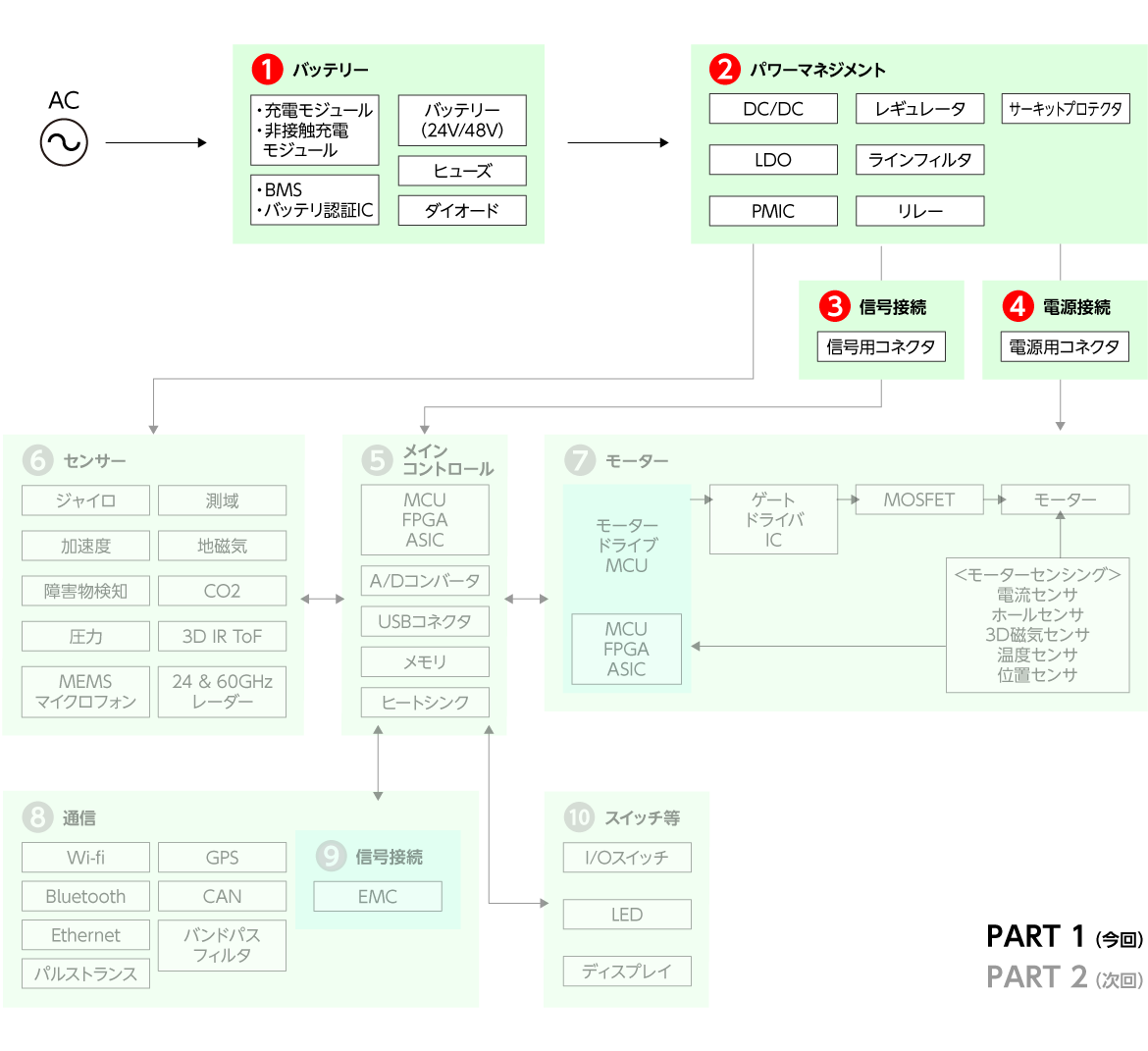

ブロック図

ブロック図:AGV・AMR向け電子部品PART1

バッテリー

【Ultralife】

鉛蓄電池置き換え用リン酸鉄リチウムイオン電池ラインアップ

リン酸鉄リチウムイオン電池

特長

  • 鉛蓄電池からの置き換えが可能
  • 軽量・大容量・高出力・長寿命
  • 使用温度範囲
    • 放電:-20℃ ~ +60℃
    • 充電:0 ~ +45℃
  • 保護回路
    • 過充電
    • 過放電
    • 過電流
    • セルバランス
    • 温度監視
  • IEC62133/UL2054 適合

製品の詳細

【RRC power solutions】

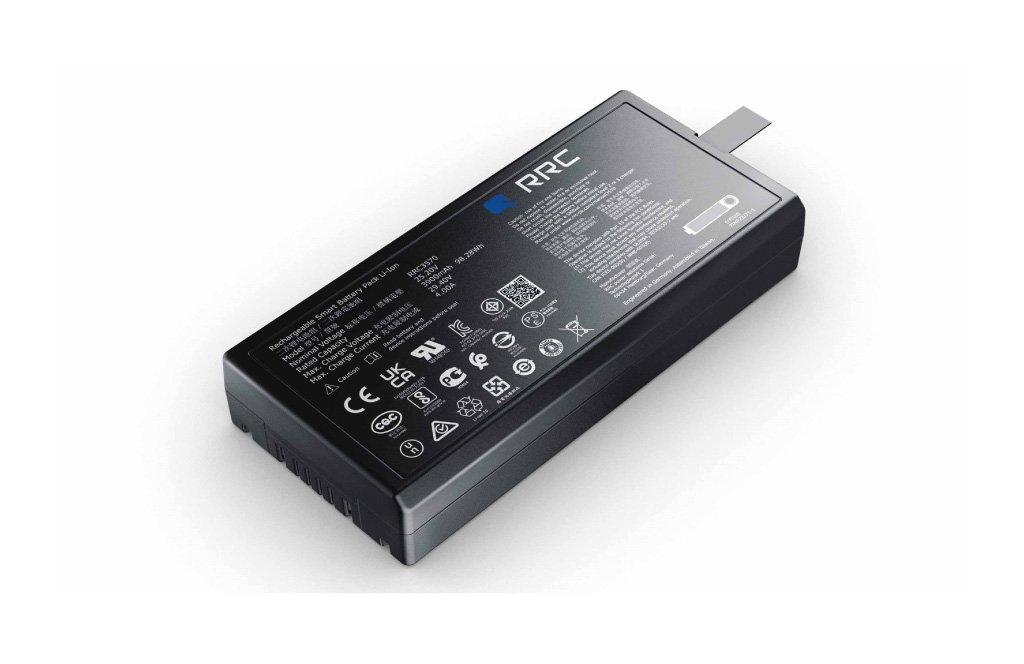

ロボットやドローンに最適なリチウムイオン・スマートバッテリー RRC3570(25.20V/3.90Ah)

RRC power solutions RRC3570

特長

  • 25.20V/3.90Ah/98.28Wh
  • サイズ:173 × 80 × 39mm
  • IEC62133、PSE、UL 等、ワールドワイドの安全認証規格に準拠
  • LED による電池残量の表示機能付き
  • SMBus 通信機能による効率的なマネジメント
  • RRC スマートバッテリー専用充電器(別売)
    • RRCスマートバッテリー向けに最適化された充電プロセス
    • スマート充電器:バッテリー状態を監視しながら充電 ⇒充電効率 UP、長寿命化
    • 各国安全規格に適合した電源同梱

製品の詳細 PDF 資料 関連動画

【Bourns】

高い測定精度と低コストの電流検出用シャント抵抗ラインナップ CRF/CSM2F/CSS2H シリーズ

Bourns シャント抵抗製品のイメージ

特長

  • CRF シリーズは 0805-2512 サイズで 0.5 ~ 2W 対応、抵抗レンジ 1 ~ 50mΩ*1)
  • CSS2H シリーズは 1.5 ~ 12W 対応、最小抵抗値:0.2mΩ、TCR:±100ppm/℃
  • CSM2F シリーズは 36W と 50W、センシング用ピン(2又は3ピン)付き
  • 多彩なシリーズラインナップで豊富な選択肢
  • +170℃ 上限動作温度
  • 車載グレード AEC-Q200 対応

*1) 0805 は 25mΩ 上限

製品の詳細 PDF 資料

【Bourns】

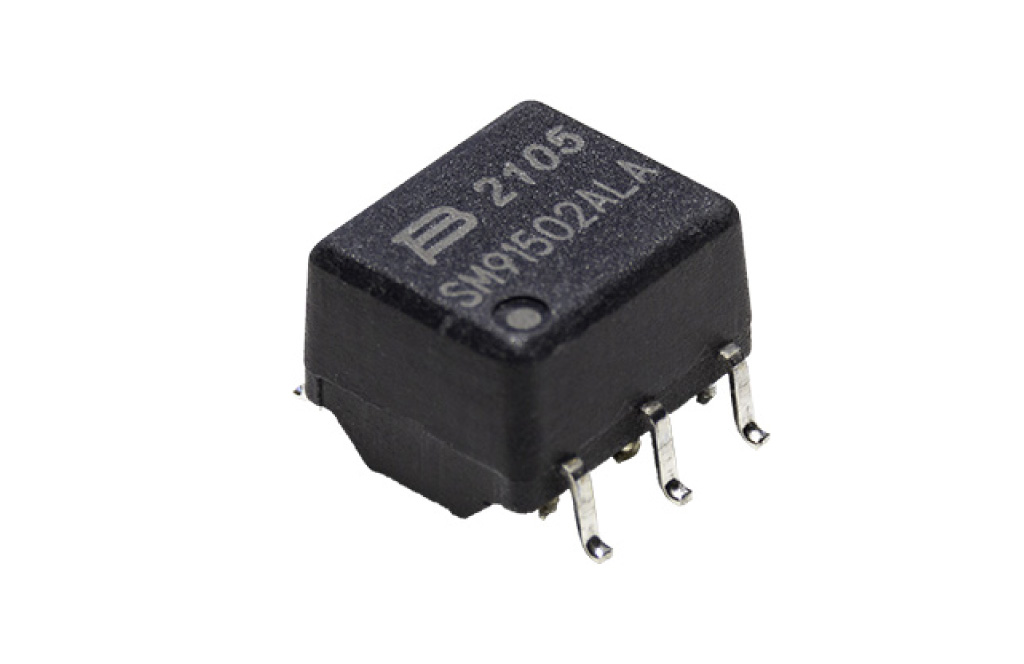

バッテリマネジメントシステム用信号トランス SM91502ALA-E

信号トランス SM91502ALA-E 製品写真

特長

  • トランス+チョークコイル一体、シングルチャンネル
  • 使用温度範囲:-40 ~ +125℃
  • RoHS 10 対応、ハロゲンフリー

製品の詳細 PDF 資料

【Bourns】

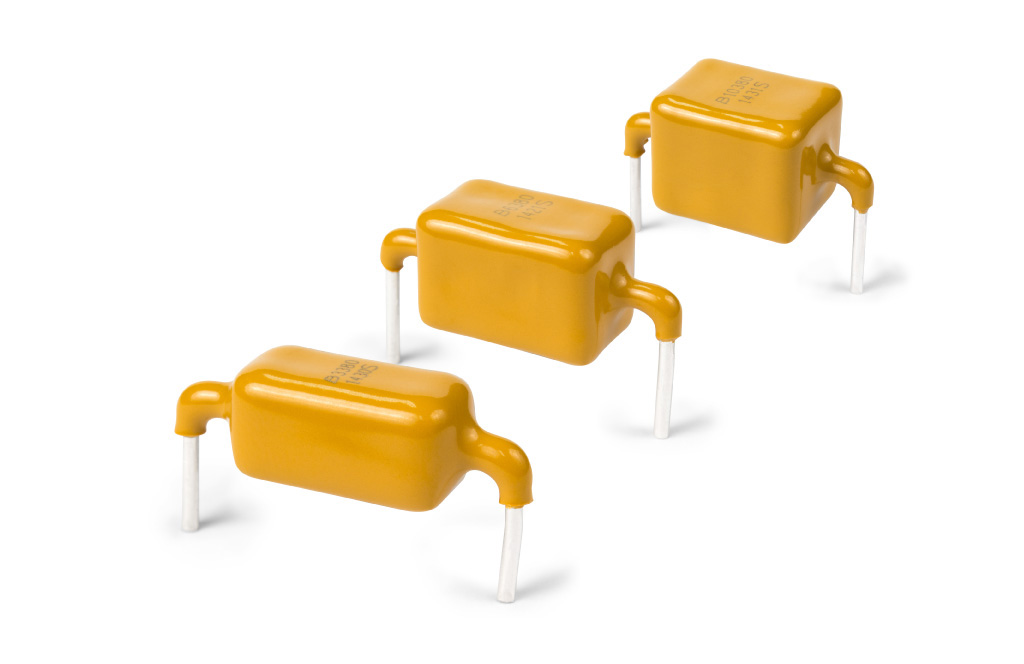

AC ラインの保護や高電力 DC バスクランプ向けにお奨めの PTVS シリーズ

過渡電圧サプレッサ(TVS)ダイオード PTVS シリーズ

特長

  • 低クランプ電圧
  • 双方向 TVS
  • 高温下でも低ディレーティング
  • UL 認定

製品の詳細

【Bourns】

ハイパワーリセッタブルヒューズ MF-LSMF シリーズ

Bourns MF-LSMF シリーズ製品イメージ

特長

  • 4.7 × 3.3 × 2.9㎜(H)
  • cUL、TUV 認証
  • RoHS 10 対応、ハロゲンフリー

製品の詳細 PDF 資料

【Samtec】

パワーブレードあたり最大 60A のパフォーマンスを有した高電力&シグナル BtoB コネクタ EXTreme Ten60Power™ シリーズ

EXTreme Ten60Power シリーズ製品イメージ

特長

  • パワーブレードあたり最大 60A のパフォーマンス
  • 堅牢な 10mm 低背型設計(ライトアングル)
  • 同じフォームファクタで3列または5列のシグナル列
  • 0 ~ 40 個のシグナルピン
  • 合わせて最大 20 の DC パワーブレードまたは 12 の AC パワーブレード
  • AC-DC 電源コンボおよび電源分離のオプションあり
  • 容易な基板終端を可能にするプレスフィット テールのオプション(ET60S のみ)
  • モジュールの構成によりほぼすべての設計に対応
  • コプラナーまたはバーティカルのアプリケーション向け
  • Hotswap のオプションあり

製品の詳細 PDF 資料 関連動画

パワーマネジメント

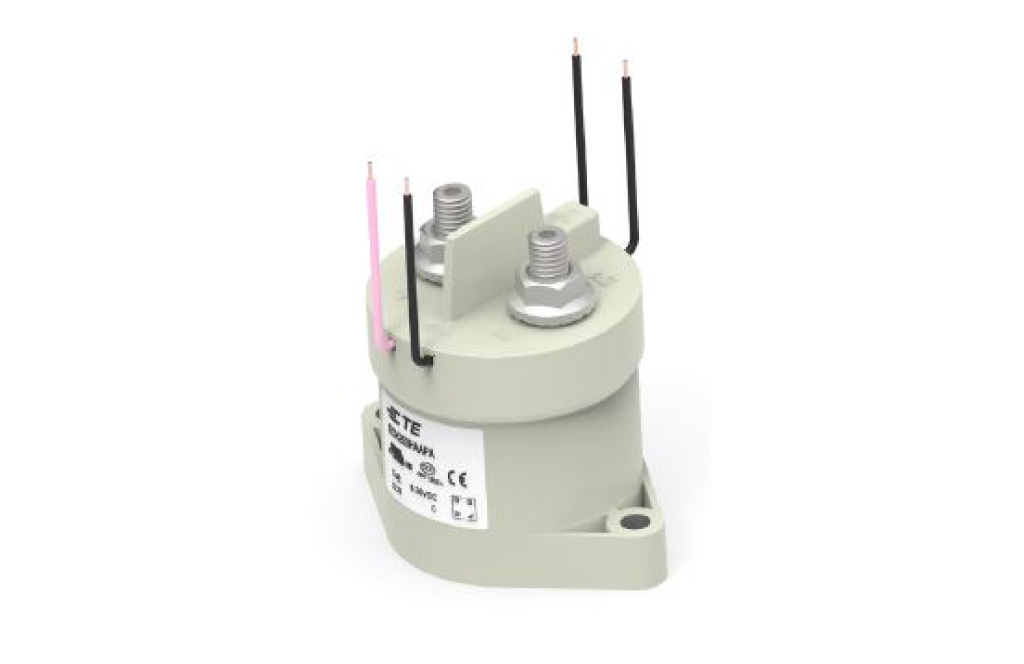

【TE Connectivity】

高電圧コンタクタ ECK250 シリーズ

TE Connectivity ECK250 シリーズ製品写真

特長

  • 連続通電電流:300A
  • 定格切替電流:250A
  • 切換電圧(最大):1000VDC
  • 接点配置:1Form X (NO-DM)
  • 作動時間、最大(23℃ 時):30ms
  • リリース時間、最大(23℃ 時):10ms
  • 機械的寿命:500,000 サイクル
  • 環境温度:-40℃ ~ 85℃

製品の詳細 PDF 資料

【TE Connectivity】

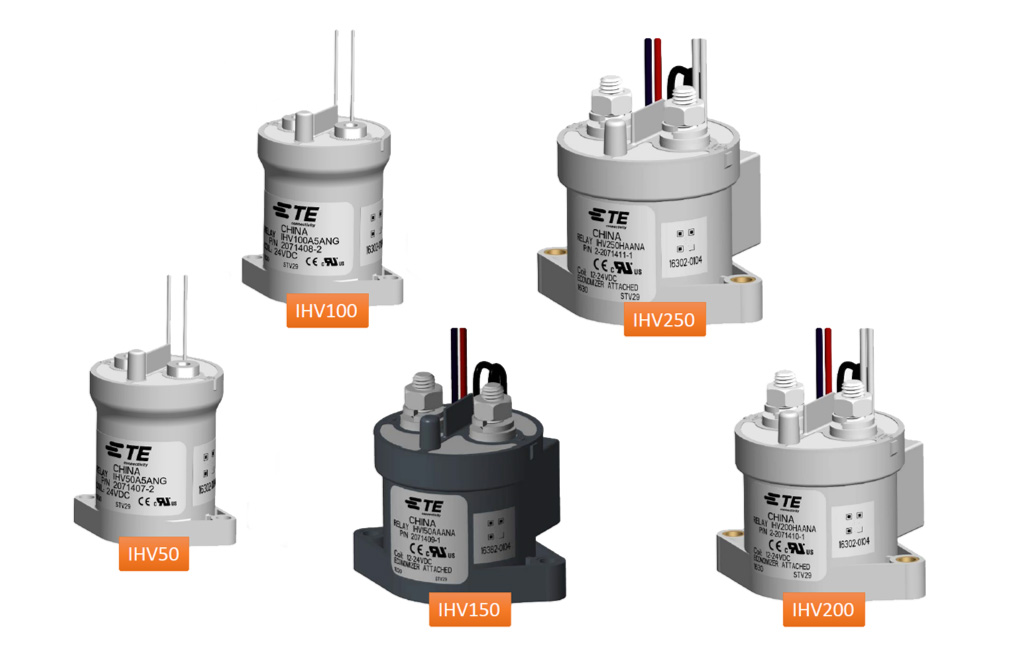

直流高電圧コンタクタ IHV シリーズ

コンタクタ IHV シリーズ 製品写真

特長

  • ハーメチックシール型
  • コンタクトチャンバー内に不活性ガス充填、アークブローマグネット
  • 最大接点電圧 900VDC
  • アプリケーションに合わせて、接点電流は 50A/100A/150A/200A/250A の製品から選べます
  • コイルエコノマイザ内蔵(IHV150/200/250)
  • 全方向取り付け可能
  • RoHS 準拠

製品の詳細 資料請求

【SCHURTER】

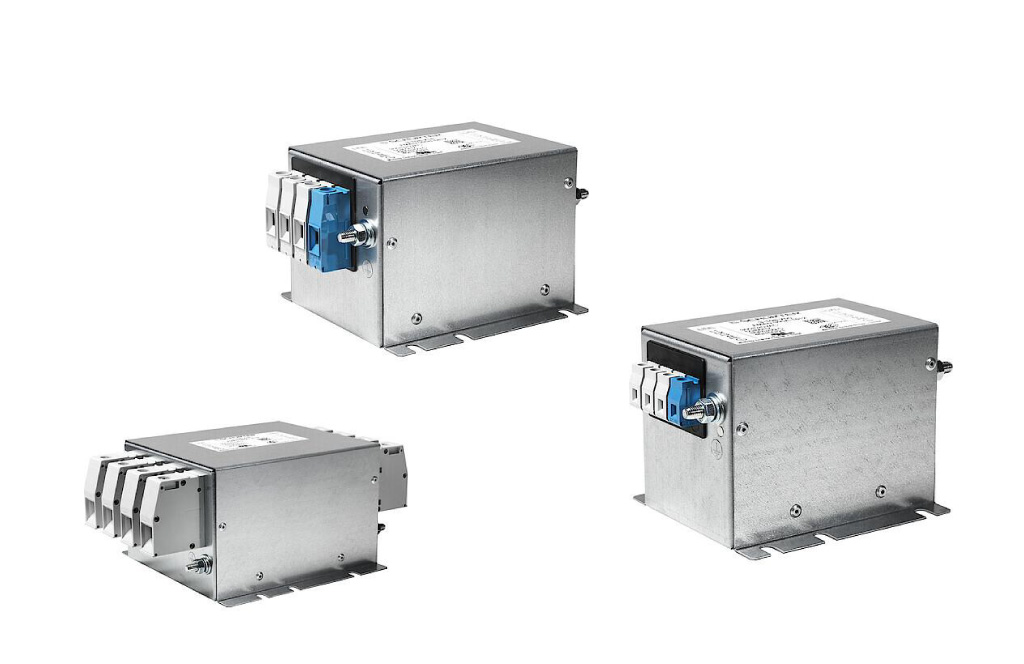

高いノイズ減衰性能とコンパクトデザインを両立したニュートラルライン+三相フィルタ FMBD EP シリーズ

三相フィルタ FMBD EP シリーズ製品写真

特長

  • 定格電流:16 ~ 230A@50℃
  • 定格電圧:520/760VAC, 50/60Hz
  • フィルタ段数:2
  • リーク電流:
    • 標準仕様:9.4mA 以下
    • 低リーク電流仕様:2.5mA 以下
  • 重量:1.0 ~ 5.9kg
  • 動作温度範囲:-40 ~ 100℃

製品の詳細 PDF 資料

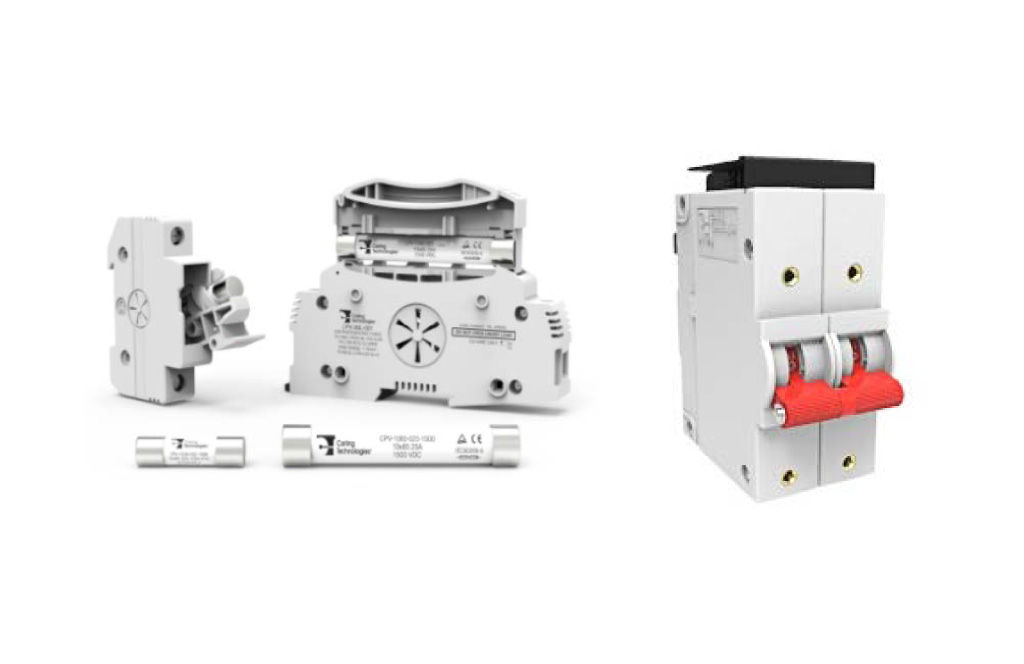

【Carling Technologies】

蓄電池・バッテリシステムに適した過電流保護製品 CX シリーズ/CPV シリーズ

CX シリーズ/CPV シリーズ製品写真

特長

流体電磁式サーキットブレーカ CX シリーズ

  • 独自のアーク消去構造により高電流・直流高電圧(600V)の用途に対応
  • ブレーカの全体的なパフォーマンスと信頼性が向上
  • コンパクトサイズで省スペース設計に貢献

ヒューズホルダー・ヒューズセット CPV シリーズ

  • 作業性に優れ、ツールなしでヒューズプーラーやヒューズの取り外しが可能
  • DIN レール対応も可能で、太陽光発電システムなどに好適
  • UL/TUV 取得済み

製品の詳細 PDF 資料 関連動画

【Coilcraft】

エッジワイズ面実装・大電流容量・低 DCR パワーインダクタ SER シリーズ

パワーインダクタ SER シリーズ

特長

  • 頑丈な平角銅線構造
  • 非常に低い DC 抵抗
  • フラットな L vs. I 特性のためのフェライトコア
  • EMI を最小限に抑えるために磁気シールド
  • AEC-Q200 Grade 1 に合格した多くのモデル(−40℃ ~ +125℃)

製品の詳細 資料請求

【Coilcraft】

バッテリー機器に最適な低損失メタルコンポジットインダクタ

低損失メタルコンポジットインダクタ

特長

  • バッテリー機器に最適な低損失
  • 完全シールド(閉磁路)構造で低ノイズ、高耐熱性
  • 機械的に堅牢
  • 最大製品温度 165℃ の高温耐熱性
  • 磁気が漏えいしにくい構造により、放射ノイズが非常に小さい
  • ディスコン無しで安心採用

製品の詳細 資料請求

【OmniOn Power】

バッテリー後段用 400W 出力 昇降圧型 非絶縁 DC-DC コンバータ

DC-DC コンバータ JRCS016A 製品写真

特長

  • ワイド入力電圧レンジ 18 ~ 85Vdc
  • ワイド出力電圧レンジ 18.5 ~ 60Vdc
  • 最大出力電力 400W
  • PMBus(デジタル通信機能)

製品の詳細 PDF 資料

【OmniOn Power】

バッテリーの出力電圧を変換・安定化する DC-DC コンバータ

バッテリー向け DC-DC コンバータ

特長

  • ワイド入力電圧の Buck コンバータ(降圧型非絶縁DC-DCコンバータ)、マイナス電圧も生成
  • Boost コンバータ(昇圧型非絶縁 DC-DC コンバータ)、16 ~ 54Vdc を生成
  • ワイド入力電圧の絶縁型 DC-DC コンバータ、バッテリーの後段で絶縁を必要とする電源ラインを構築
  • Tunable Loop 機能(特許技術)搭載 (ProLynx, BoostLynx)
  • Tunable Loop シミュレーションツールは Web で公開
  • 業界標準 DOSA フットプリント準拠(HammerHead)

製品の詳細 PDF 資料

【グローバルマイクロニクス】

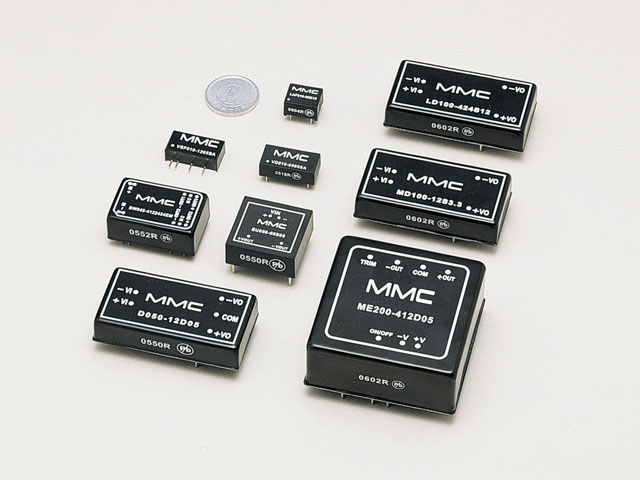

高耐圧 6,000V DC-DC コンバータ BW-6K シリーズ

DC-DC コンバータ BW-6K 製品写真

特長

  • 入出力間、高絶縁耐圧 DC6,000V/3 sec
  • リモートコントロール機能(動作 On/Off)
  • 入出力容量 40pF max
  • 負荷短絡保護あり
  • 過電流リミッタ(自動復帰)

製品の詳細 資料請求

【Microchip Technology】

30V 入力、1A 高効率同期スイッチ内蔵降圧型レギュレータ ー MCP16312

Microchip MCP16312 の写真

特長

  • 入力電圧レンジ:4.4 ~ 30V
  • 出力電圧レンジ:2.0 ~ 24V
  • 出力電流:1A
  • 固定周波数:500kHz
  • 最大 95% の効率
  • 内部補償、ピーク電流制限、過熱保護回路内蔵

製品の詳細 資料請求

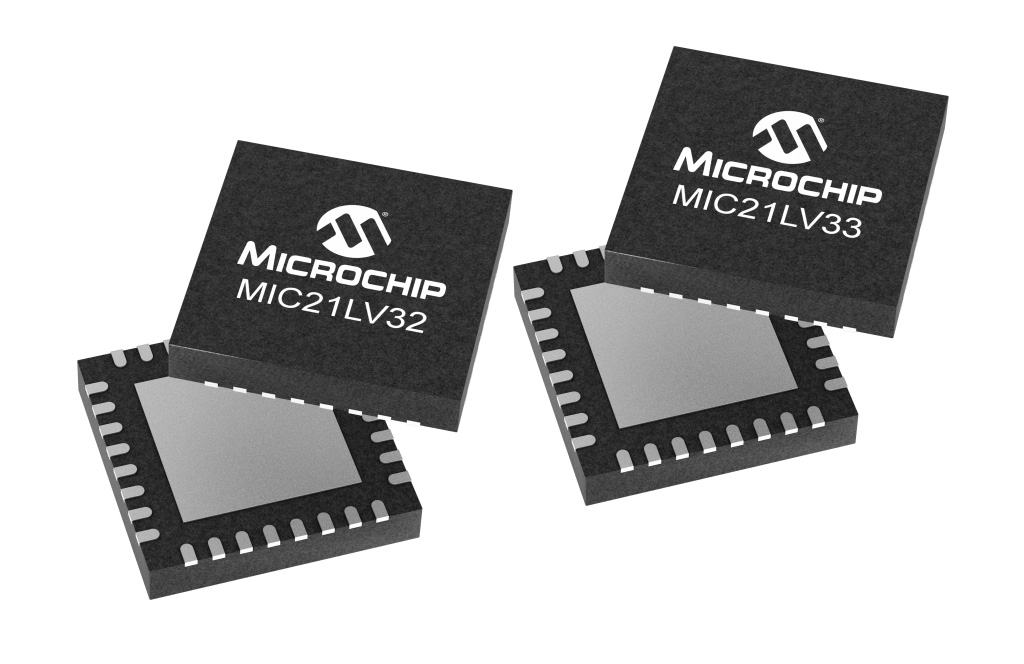

【Microchip Technology】

MIC21LV32/33 デュアルフェーズ同期バックコントローラ

バックコントローラ MIC21LV32/33 製品イメージ

特長

  • 入力電圧範囲
    • 4.5V ~ 36V
    • 2V ~ 36V (外部電源 5V 有)
  • MIC21LV32:スタック接続にて最大8相駆動
  • MIC21LV33:フェーズ・シェイド機能付2相駆動
  • 出力電圧:0.6V ~ 28V(抵抗可変)
  • 基準電圧
    • 0.6V ±0.5% (Tj = -40℃ ~ 105℃)
    • 0.6V ±1% (Tj = -40℃ ~ 125℃)
  • アダプティブ固定オンタイム方式による高速過渡応答性能
  • パッケージ:32ピン QFN(5×5×0.9mm)

製品の詳細 PDF 資料

【Microchip Technology】

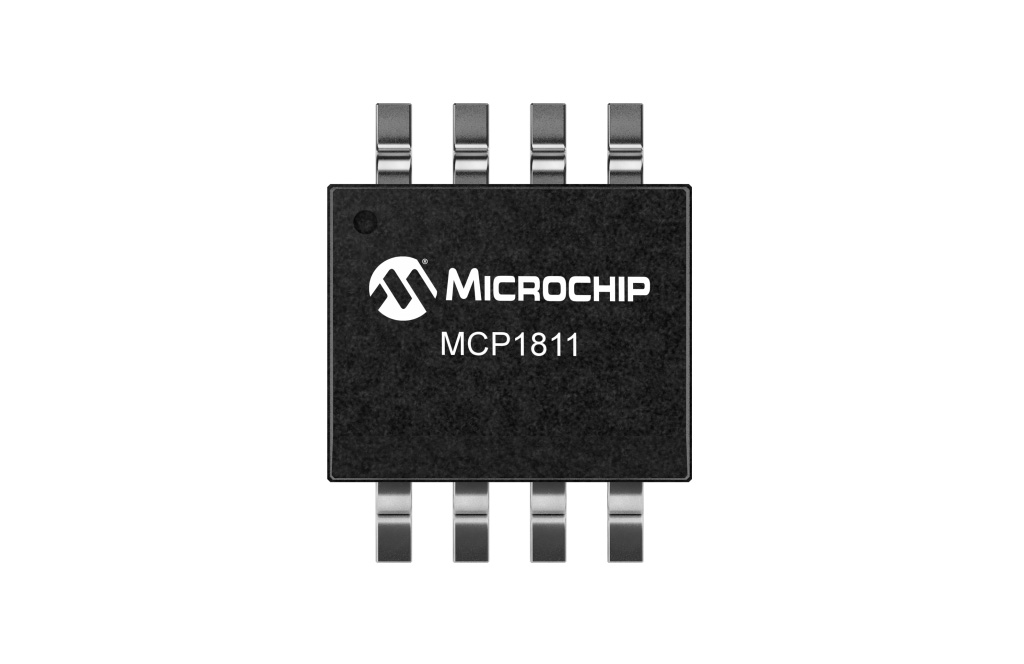

超低静止電流 LDO MCP1811/12

LDO MCP1811 製品写真

特長

  • 入力電圧範囲:1.8V ~ 5.5V
  • 出力電圧:1.0V, 1.2V, 1.8V, 2.0V, 2.5V, 2.8V, 3.0V, 3.3V, 4.0V (1V ~ 4V のオプション選択が可能)
  • 超低シャットダウン供給電流
    • MCP1811A/12A:10nA(typ.)
    • MCP1811B/12B:5nA(typ.)
  • セラミック出力コンデンサで安定
    • 1.0µF(MCP1811X)
    • 2.2µF(MCP1812X)
  • パッケージ
    • 3-Lead SOT-23
    • 3-Lead SC70
    • 4-Lead 1 x 1 mm UDFN
    • 5-Lead SOT-23
    • 5-Lead SC70

製品の詳細 PDF 資料 関連動画

信号接続

【TE Connectivity】

小型/低背で Max. 5A/Pin を流せる 3.0mm ピッチ Micro MATE-N-LOK コネクタ

Micro MATE-N-LOK コネクタ 製品イメージ

特長

  • 3.0mm ピッチで最大 5A/pin を実現(AWG#20 使用時)
  • 2 ~ 24 極(1列/2列)/SMT・DIP/W-B・W-W/金・錫めっき/AWG#30~20と豊富なバリエーション
  • 極間壁を設け、誤嵌合防止/沿面・空間距離確保に貢献
    ※ AC/DC:250V 仕様
  • 嵌合を確実に行うため、アウターポジティブロックを装備

製品の詳細 PDF 資料

電源接続

【TE Connectivity】

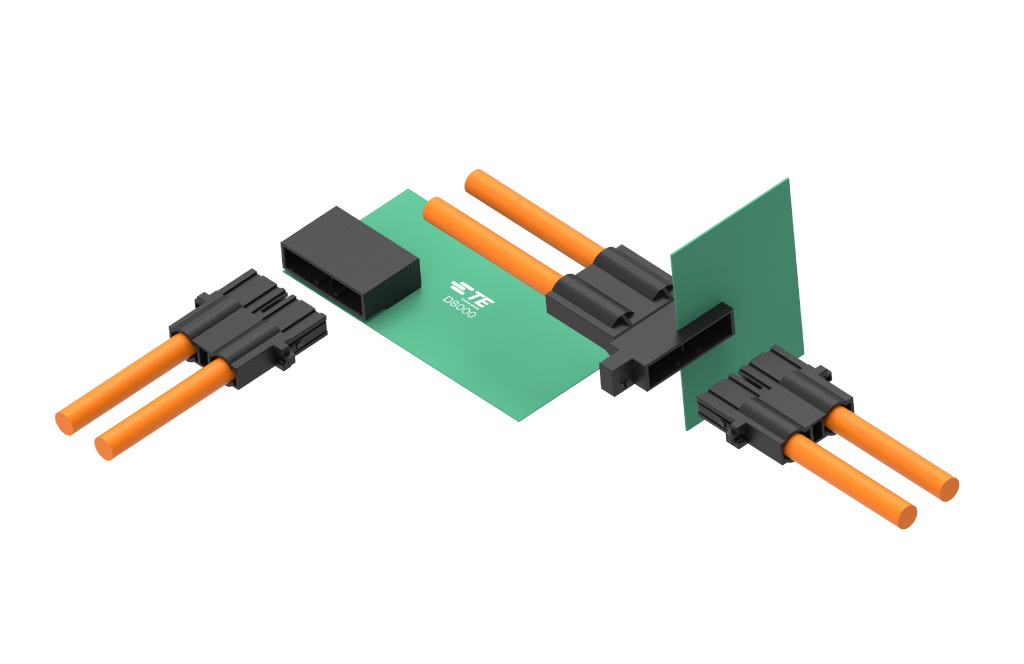

最大 100A 通電するダイナミック D-8000 コネクタ シリーズ

ダイナミック D-8000 コネクタ シリーズ製品イメージ

特長

  • ピッチ:24.4mm, single row
  • 極数:2-pos
  • 形態:電線対電線(WtoW)& 電線対基板(WtoB)
  • 定格電流
    • WtoW:100A(Max.)
    • WtoB:90A(Max.)
  • 定格電圧:1000V(Max)
  • 使用電線サイズ:AWG 3(27 sq)
  • 挿入力:58.8N(1極当たり)
  • 引抜力:58.8N(1極当たり)
  • 耐久性:10 cycles

製品の詳細 PDF 資料

ここで紹介する製品に関するご相談や各種お問い合わせまたは見積依頼については、以下よりお問い合わせください。
