POWERPAQ（パワーパック）は 18650 タイプの円筒形セルを用いたスマートバッテリーパックです。LED 残量計付き、33 ～ 99Wh の幅広いラインアップで、ハンディ機器や卓上機器に最適な製品ファミリーです。
特長
- 各種安全認証規格準拠
- ガスゲージ（残量計）機能付
- 高エネルギー密度
- 幅広い製品ラインナップ
- 安全性に特化した保護回路
- 専用 AC アダプター同梱
- LED によるステータス表示機能
アプリケーション
- ポータブル機器
- 医療機器
- 計測器
- タブレット端末
- コントローラ
- ウェアラブル機器
ラインアップと仕様
| 型番 | セル構成 | 公称電圧 | 公称容量 | 対応規格 | 保護機能 |
|---|---|---|---|---|---|
| RRC2057 | 2S2P | 7.5V | 6.4Ah （48Wh） |
CE UL2054 FCC PSE KC Gost EAC CQC RCM IEC62133 UN38.3 BIS |
過充電 過放電 過電流 高温 |
| RRC2040 | 3S1P | 11.25V | 2.95Ah （33.2Wh） |
||
| RRC2040-2 | 3S2P | 11.25V | 6.4Ah （72Wh） |
||
| RRC2020 | 3S3P | 11.25V | 8.85Ah （99.6Wh） |
||
| RRC2054 | 4S1P | 15.0V | 3.2Ah （48Wh） |
||
| RRC2054-2 | 4S2P | 14.4V | 6.9Ah （99.4Wh） |
||
| RRC2024 | 4S3P | 14.4V | 6.6Ah （95Wh） |
資料ダウンロード
RRC2020 データシート（318KB PDF、英文） RRC2024 データシート（316KB PDF、英文） RRC2040 データシート（332KB PDF、英文） RRC2040-2 データシート（342KB PDF、英文） RRC2054 データシート（339KB PDF、英文）POWERPAQ 専用充電器
充電器ラインアップ
| 型番 | 対応電池 | ACアダプター | 充電仕様 | 保護機能 |
|---|---|---|---|---|
| RRC-SMB-MBC | RRC2057 RRC2040 RRC2040-2 RRC2054 RRC2054-2 |
標準仕様 | 0 ～ 17.4V 4.8A max |
短絡 温度監視 入出力過電流 |
| RRC-SMB-MBC-M | 医療機器用 EN/IEC60601-1 |
|||
| RRC-SMB-UBC | RRC2057 RRC2040 RRC2040-2 RRC2054 RRC2054-2 RRC2020 RRC2024 |
標準仕様 | ||
| RRC-SMB-UBC-M | 医療機器用 EN/IEC60601-1 |

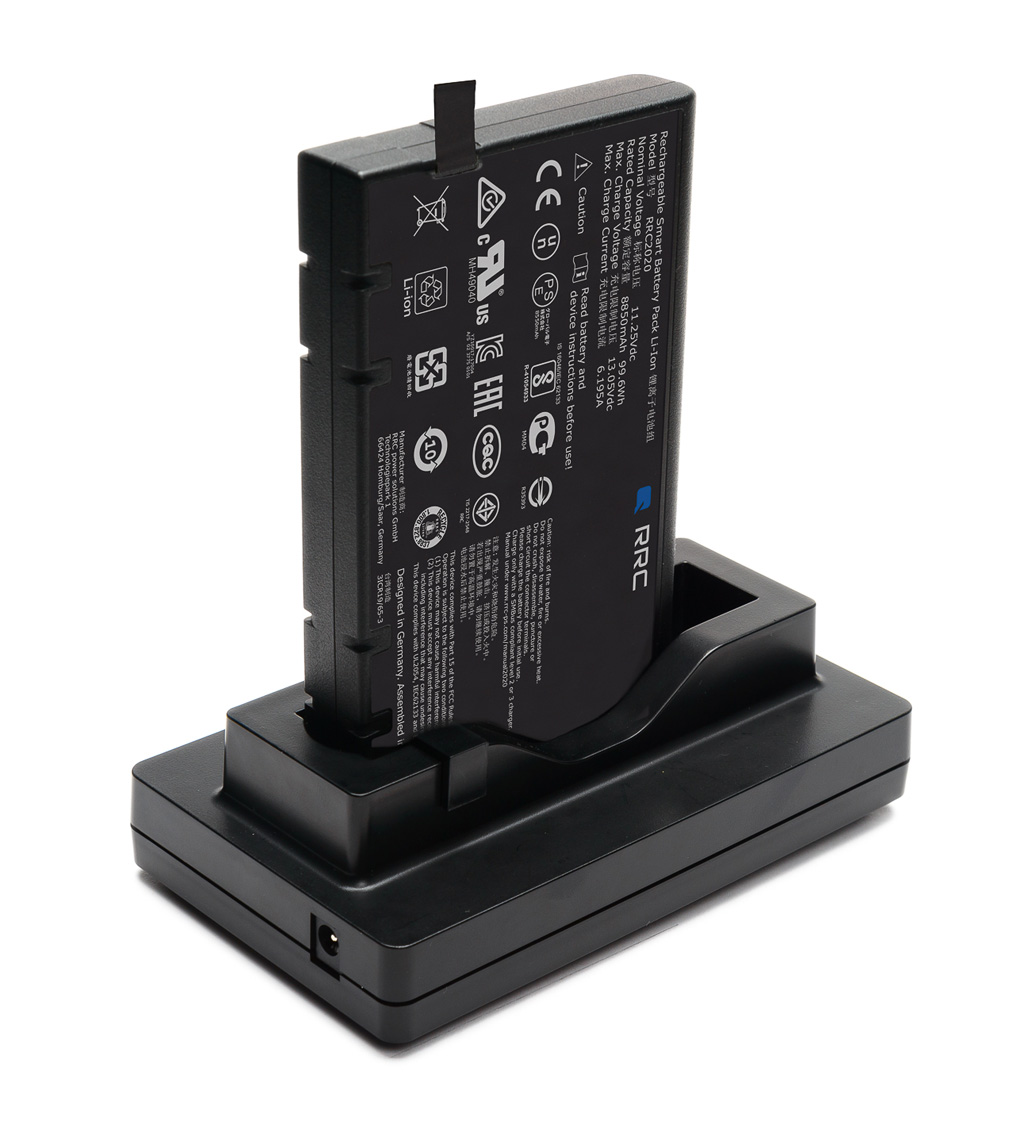

「RRC2020」バッテリーパックと「RRC-SMB-UBC」充電器
POWER PAQ 専用充放電管理モジュール PMM240
PMM240 は、POWER PAQ の充放電管理を行うモジュールです。充電しながら装置へ給電する外部電源モード、接続電源とバッテリーから同時に給電するターボブーストモード、バッテリーからの放電を行うバッテリーモード（電源接続無し）の3モードを自動的に切り替えます。
PMM240 の仕様
| 入力電圧 | 7.5 ～ 24.0VDC |
|---|---|
| 充電仕様 | 4.2 ～ 19.2V 6.2A max |
| 最大出力 | 負荷：240W 充電：82W |
| 入力保護 | 逆接続 短絡 過電圧 過電流 ヒューズ（12A） |
| 認証 | IEC60601-1 UL60601-1 |

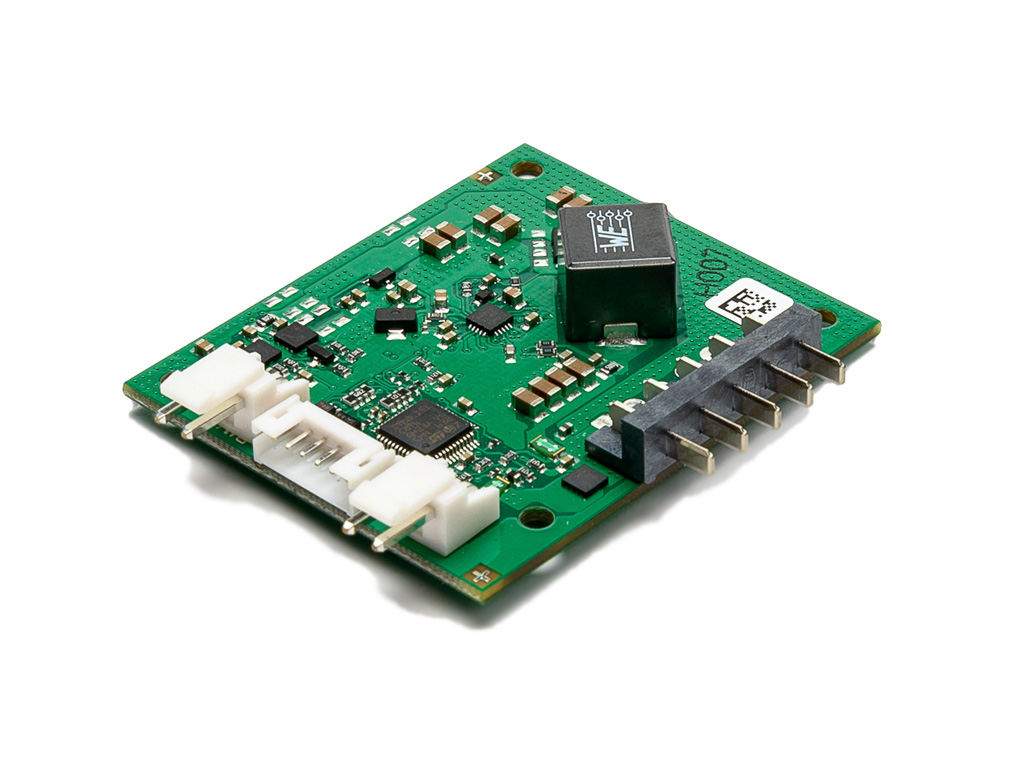

充放電管理モジュール PMM240

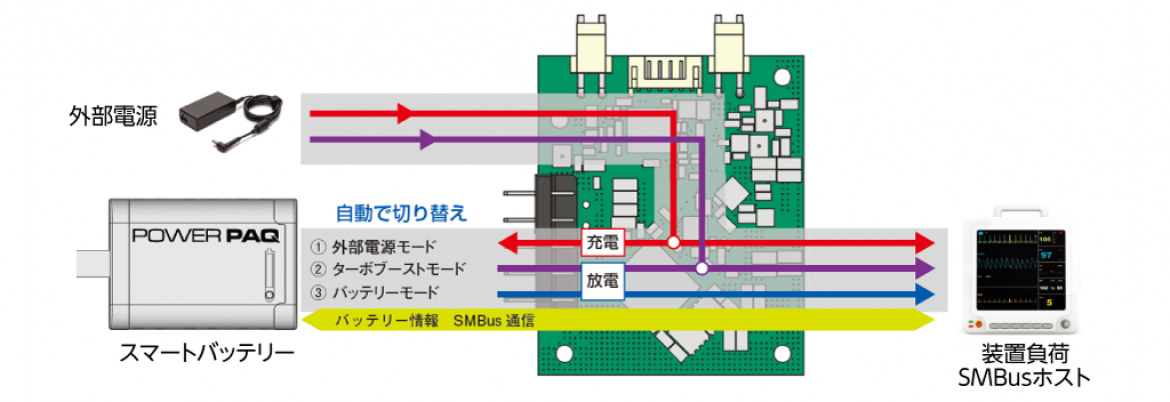

充放電管理モジュール PMM240 システム
- 充電管理回路の開発工数の削減
- 装置の給電効率が向上
