デバイスからの発熱をはじめとする電気回路の熱の影響は、機器の信頼性、安全性の障害となります。そのため、高密度ボードの設計における熱対策は必要不可欠です。グローバル電子は電子機器の安全性、信頼性のための効率的な放熱に貢献するヒートシンクをご紹介します。
サイズ（長さ）、デバイスに合わせたタップの数、位置などの指定も対応しますので、実装効率の向上も期待できます。
特長
- 切断長さの豊富なラインアップ
- タップ数と位置の指定が可能
- 強制空冷に最適
アプリケーション
- 省スペース化を要求するアプリケーション
- 高密度ボード
- 画像処理ボード（産業、医療用）
- スイッチング電源
熱抵抗値の比較
| 型番 | 高さ | 幅 | 切断長さ | 表面処理 | 熱抵抗値 |
|---|---|---|---|---|---|
| 9VF032-00025 | 9.5mm | 32.2mm | 25mm | 脱脂処理 | 22.4℃ |
| 13VF032-00025 | 19mm | 32.2mm | 25mm | 脱脂処理 | 18.1℃ |
| 15VF035-00025 | 15mm | 35mm | 25mm | 脱脂処理 | 15.3℃ |
| 15VF045-00025 | 15mm | 45mm | 25mm | 脱脂処理 | 11.8℃ |
| 15VF045A-00025 | 15mm | 45mm | 25mm | 脱脂処理 | 12.1℃ |

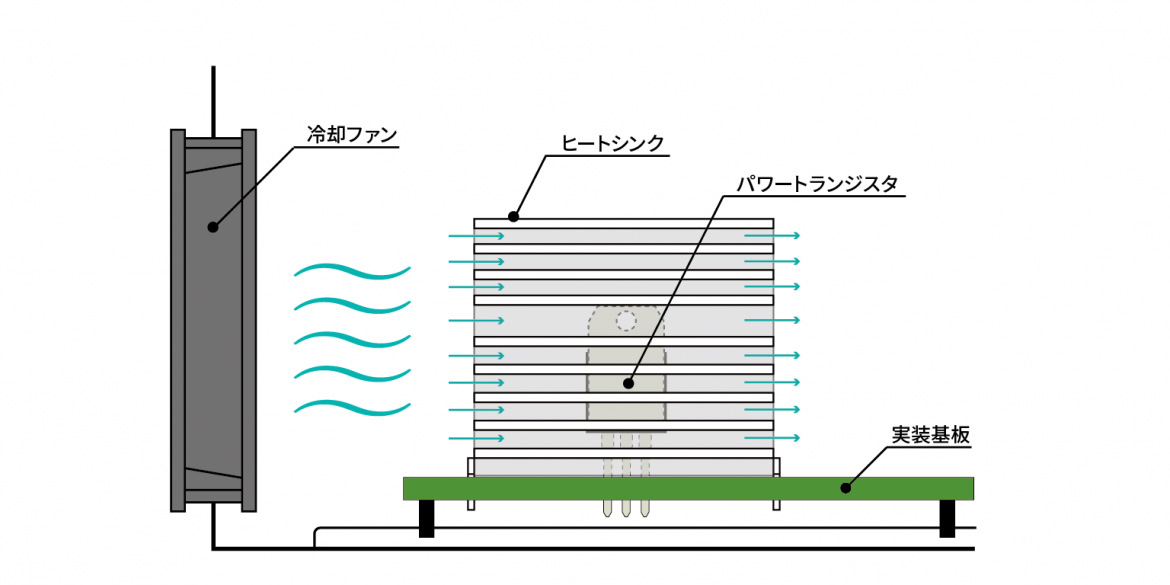

強制空冷のイメージ
ファンを使用し、強制的に空気を対流させることで、基板上での放熱性の向上が期待できます。
強制空冷のイメージ

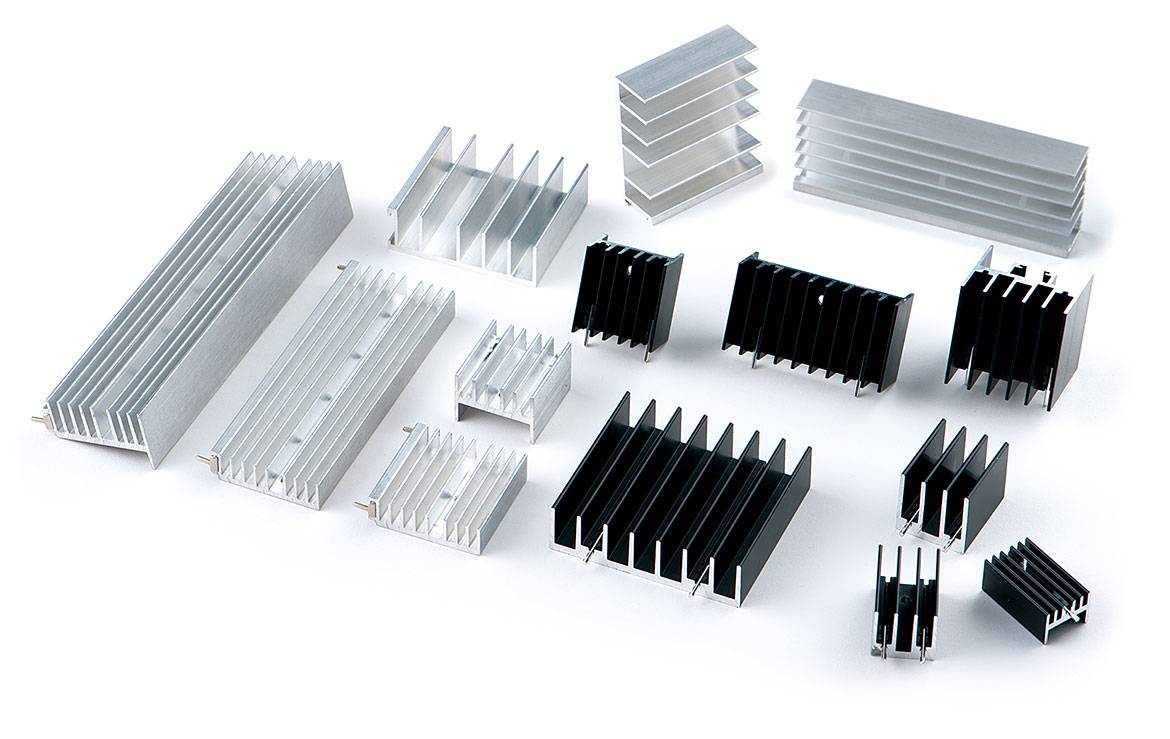

豊富なヒートシンクラインアップ
グローバル電子はヒートシンクメーカーです。自社工場の徹底管理の中で高品質製品を製造し、十分な生産キャパシティのもとでお客様に喜んでいただけるヒートンシンク製品を安定供給してます。
PDF 資料請求
グローバル電子：ヒートシンクカタログ-日本語
