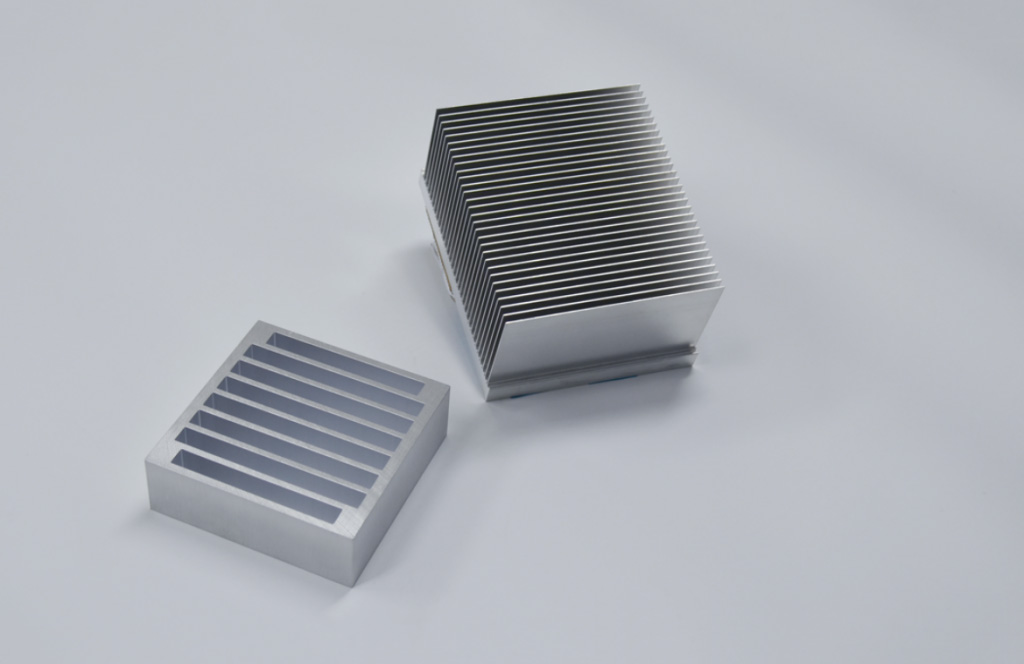

筐体内部の IGBT やインバータに最適な「FKシリーズ」と MOS-FET の多数個使用や多面的な基板・シャーシ装着に最適な「92NF092」タイプヒートシンクを紹介します。
特長
- IGBTや複合素子の冷却用
- 押出材では困難な高放熱性能を達成
- 高い設計自由度
- 下記3タイプの製品幅から選択可能
アプリケーション
- 蓄電池
- インバータ
- コンバータ
特長
- MOS-FETの多数個冷却用
- 中空形状のため、DCファンモータの風を逃がさず利用可能
- それぞれの面で基板・シャーシへの装着などが可能な形状
アプリケーション
- 蓄電池
- インバータ・コンバータ
- 電源ユニット
仕様（重量：9.08kg/m）
| 表面処理・切断寸法 | 風速3m/s時の熱抵抗値（℃/W） |
|---|---|
| 00100（脱脂処理、L=100） | 0.289 |
| 00200（脱脂処理、L=200） | 0.181 |
| 00300（脱脂処理、L=300） | 0.137 |
| 00400（脱脂処理、L=400） | 0.113 |
寸法図
