Name: PB タイプ ヒートシンク
Brand: グローバル電子

ヒートシンク

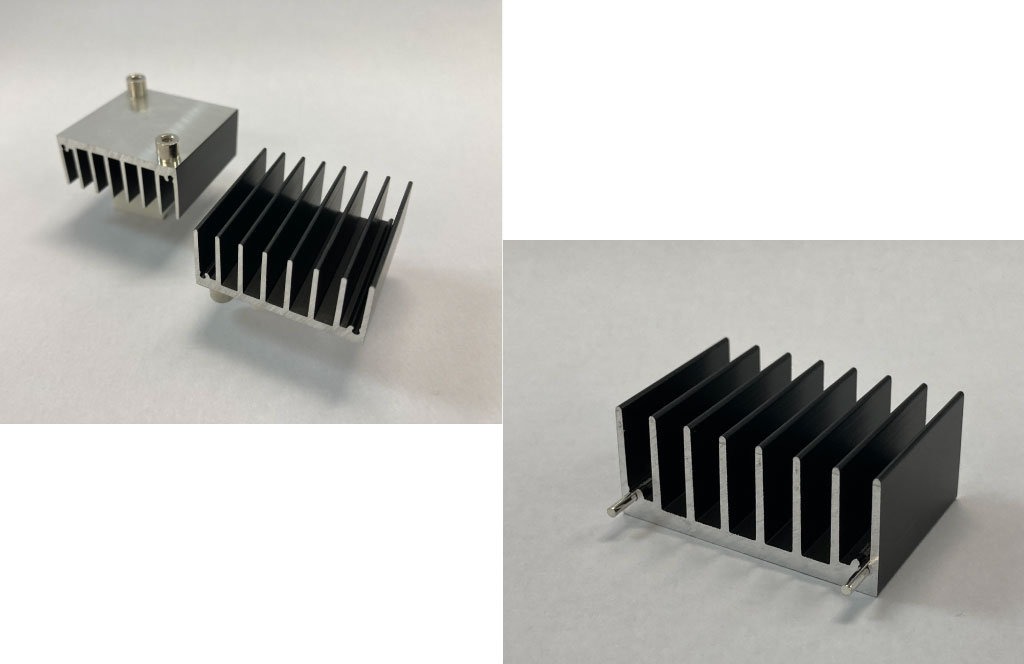

基板搭載用ヒートシンク PB タイプは、薄肉・軽量とともに良好なフィン間隔での適度な放熱性能など、小型ヒートシンクとしては放熱効率のバランスが非常に良い製品です。ピンを装着せず、ナットスペーサーを圧入し基板と並行に設置をするなど応用性にも優れています。グローバル電子では、お客様のニーズに合わせて簡易的な性能試算や熱源サイズ、素子の配置などによる熱シミュレーションでの最適な設計とカスタム加工を合わせてご提案が可能です。

特長

薄肉軽量
自然空冷用としてバランスの良いフィン間隔と高さ
ローパワーの CPU に最適（10W 未満）

アプリケーション

カスタム/汎用電源機器
通信機器制御基板
画像処理装置（ローパワー CPU）

PB シリーズ仕様

型名	寸法図	切断の長さ	表面処理	お問合せ型番	熱抵抗値	消費電力
10PB015	10.0mm × 15.0mm	25mm	黒アルマイト	10PB015-01025	34.6℃/W	～ 2W
11PB015	11.0mm × 15.0mm	25mm	脱脂処理	11PB015-00025	41.0℃/W	～ 2W
11PB015	11.0mm × 15.0mm	11PB015	11.0mm × 15.0mm	25mm	黒アルマイト	11PB015-01025	37.9℃/W	～ 2W
15PB054	15.0mm × 54.0mm	25mm	黒アルマイト	15PB054-01025	8.8℃/W	6W ～ 8W
15PB054	15.0mm × 54.0mm	15PB054	15.0mm × 54.0mm	50mm	黒アルマイト	15PB054-01050	5.8℃/W	10W ～
15PB070	15.0mm × 70.0mm	25mm	黒アルマイト	15PB070-01025	6.0℃/Ｗ	2W ～ 10W
15PB070	15.0mm × 70.0mm	15PB070	15.0mm × 70.0mm	50mm	黒アルマイト	15PB070-01050	4.3℃/Ｗ	2W ～ 14W
16PB017	16.0mm × 16.5mm	25mm	脱脂処理	16PB017-00025	25.5℃/W	2W ～ 4W
16PB017	16.0mm × 16.5mm	16PB017	16.0mm × 16.5mm	25mm	黒アルマイト	16PB017-01025	20℃/W	2W ～ 4W
16PB026	16.0mm × 26.2mm	25mm	黒アルマイト	16PB026-01025	15.7℃/W	2W ～ 4W
16PB026A	16.0mm × 26.7mm	25mm	黒アルマイト	16PB026A-01025	15.6℃/Ｗ	～4Ｗ
16PB026A	16.0mm × 26.7mm	16PB026A	16.0mm × 26.7mm	30mm	黒アルマイト	16PB026A-01030	14.1℃/Ｗ	～5Ｗ
16PB036	16.0mm × 36.9mm	25mm	黒アルマイト	16PB036-01025	12.3℃/W	8W ～ 10W
16PB036A	16.0mm × 36.2mm	25mm	黒アルマイト	16PB036A-01025	12.2℃/Ｗ	～ 5W
16PB056	16.0mm × 56.2mm	25mm	黒アルマイト	16PB056-01025	8.2℃/W	6W ～ 8W
17PB016	17.0mm × 16.2mm	25mm	黒アルマイト	17PB016-01025	24.5℃/W	2W ～ 4W
17PB024	17.0mm × 23.5mm	25mm	黒アルマイト	17PB024-01025	20.6℃/W	2W ～ 4W
17PB024	17.0mm × 23.5mm	17PB024	17.0mm × 23.5mm	25mm	脱脂処理	17PB024-00025	24.5℃/W	2W ～ 4W
17PB046	17.0mm × 46.2mm	25mm	脱脂処理	17PB046-00025	13.8℃/W	4W ～ 6W
17PB046	17.0mm × 46.2mm	17PB046	17.0mm × 46.2mm	25mm	黒アルマイト	17PB046-01025	11.9℃/W	4W ～ 6W
20PB017	20.0mm × 16.5mm	25mm	黒アルマイト	20PB017-01025	18.8℃/Ｗ	～3.1W
20PB017	20.0mm × 16.5mm	20PB017	20.0mm × 16.5mm	30mm	黒アルマイト	20PB017-01030	17.2℃/Ｗ	～3.4W
20PB020	20.0mm × 20.0mm	25mm	脱脂処理	20PB020-00025	18.7℃/W	2W ～ 4W
20PB020	20.0mm × 20.0mm	20PB020	20.0mm × 20.0mm	25mm	黒アルマイト	20PB020-01025	16.2℃/W	2W ～ 4W
20PB026	20.0mm × 26.2mm	25mm	黒アルマイト	20PB026-01025	12.9W℃/W	2W ～ 4W
20PB031	20.0mm × 31.2mm	25mm	黒アルマイト	20PB031-01025	11.7℃/W	4W ～ 6W
20PB036	20.0mm × 36.2mm	25mm	黒アルマイト	20PB036-01025	10.5℃/W	2W ～ 4W
20PB056	20.0mm × 56.2mm	25mm	黒アルマイト	20PB056-01025	7℃/W	8W ～ 10W
30PB030	30.0mm × 30.0mm	30mm	黒アルマイト	30PB030-01030	10.4℃/W	4W ～ 6W
8PB036	80.0mm × 36.0mm	35mm	白アルマイト	8PB036-02035	15.6℃/W	～ 4W
