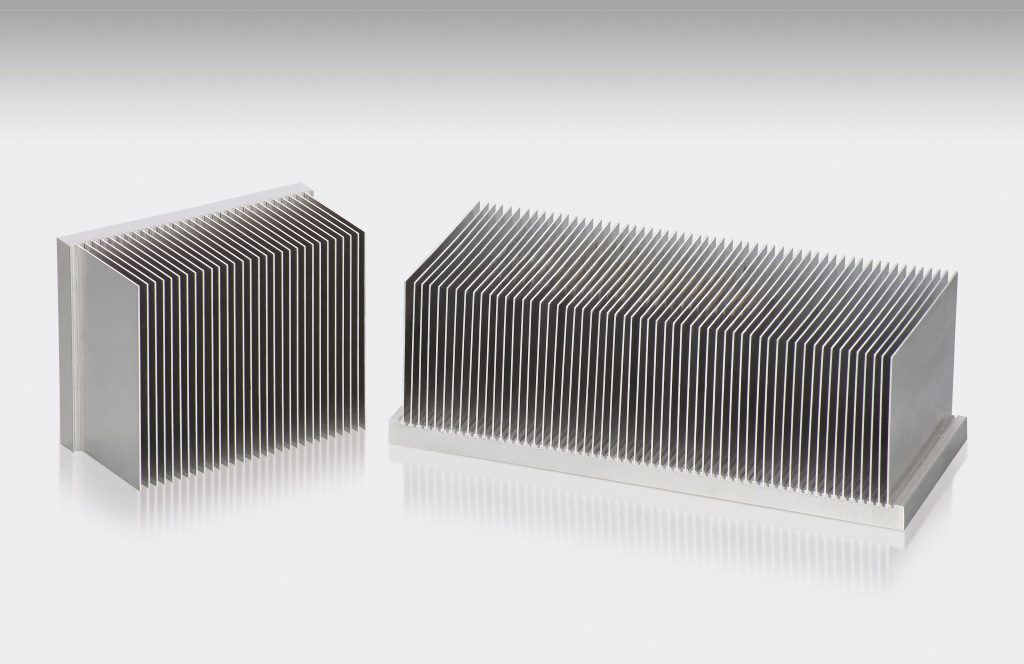

カシメタイプヒートシンクは、汎用ヒートシンクでは達成困難な放熱性能を可能にするシリーズです。
ベース部にフィン部を固定するタイプのため表面積の確保が容易であり、設計の自由度が高いことも特長です。また、フィン厚が薄いのでファンによる強制空冷での圧力損失を抑えることも期待できます。
特長
- フィンの狭ピッチ（4mm）と高さの確保（最大117mm）により、放熱面積の確保が可能
- 高い設計自由度
- 複数の製法により大型・少量対応も可能
アプリケーション
- インバータ/コンバータ
- サーボ制御
- 電源装置
- パワーコンディショナー
型番・仕様
３シリーズ ×（L寸100㎜・200㎜） 計６タイプを基準とし、カスタム仕様も対応可能です。最適な熱設計によるご提案も可能です。ご相談ください。
製造可能範囲
| 寸法 (mm) | |||
|---|---|---|---|
| 最少 | 最大 | ||
| ベース | 幅 (W)*1 | 114 | 360 |
| 長 (L)*2 | 100 | 450 | |
| 厚 (Ｔ)*3 | 12 | 17 | |
| 高さ(H)*4 | 62 | 117 | |
| フィン | 高さ (Hf) | (50) | (100) |
| 板厚 (tf)*5 | 0.8 | 1 | |
| ピッチ (P) | 4 | ||
*1 カタログ品は124㎜、240㎜、332㎜の3種
*2 400㎜まで可能。400超～450は、治具・金型変更要（1ヶ月）
*3 カタログ品は12㎜
*4 製品全高（ベース厚+フィン高さ）
*5 1mmの場合は各種治具新規製作要（2ヶ月）
