昨今、デバイスや素子の高発熱化が進んでおり、様々な分野でヒートシンクの採用事例が拡大しています。その一方で、ヒートシンク選定時の必要な熱抵抗値の適切な算出や、基板への固定方法が課題となっております。
汎用ヒートシンク KF シリーズは、それらの課題の最適なソリューションとして、様々なアプリケーションでの実績があります。当シリーズは様々なサイズを取り揃えており、お客様の要望に合わせて柔軟に対応が可能なヒートシンクファミリーです。
特長
- 大小様々なサイズをご用意
- 自然空冷にも強制空冷にも対応
- 子部品の装着など柔軟な対応が可能
アプリケーション
- 電源装着
- コンバータ
- パワーコンディショナー
- 画像処理ボード
仕様
| 材料 | アルミニウム合金 |
|---|---|
| 材質 | A6063S-T5 |
| 押出型公差 | JIS H4100 普通級 |
| 切断寸法公差 | 300mm 以内 ±0.5 |
| 切除加工公差 | JIS B-0405 中級 |
| 表面処理 | 脱脂のみ（アルマイトなし） 黒色アルマイト 白色アルマイト 指定色アルマイト |

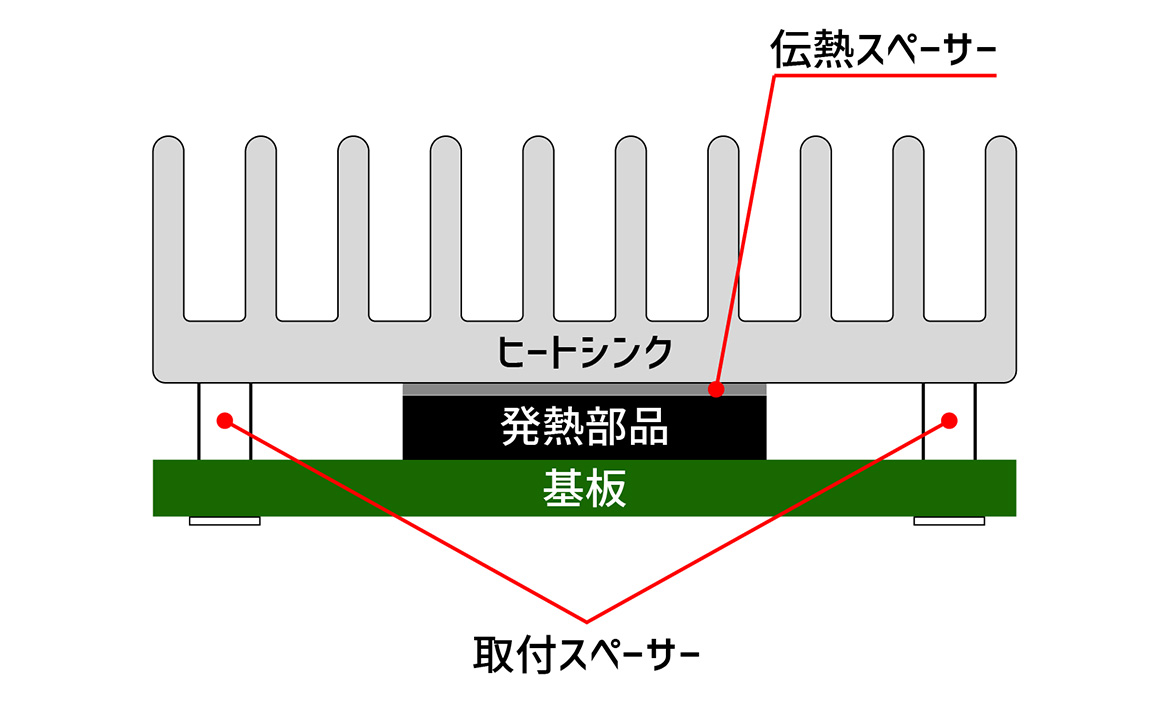

活用事例：FPGA用ヒートシンク基板固定方法事例
取付スペーサーや伝熱付スペーサーをヒートシンクに取り付けた状態で納品が可能です。お気軽にご相談下さい。
KF シリーズのラインアップ
型番/幅・高さで探す
型名
高さ
幅
8KF037 詳細
8.0mm
37.2mm
12KF151 詳細
12.0mm
151.5mm
12KF032 詳細
12.0mm
31.5mm
20KF040 詳細
20.0mm
40.0mm
20KF070 詳細
20.0mm
70.0mm
24KF084 詳細
24.0mm
84.0mm
30KF058 詳細
30.0mm
58.0mm
30KF109 詳細
30.0mm
109.0mm
30KF250 詳細
30.0mm
250.0mm
30KF050 詳細
30.0mm
50.0mm
30KF074 詳細
30.0mm
74.0mm
30KF098 詳細
30.0mm
98.0mm
40KF112 詳細
40.0mm
111.6mm
40KF180 詳細
40.0mm
180.0mm
50KF199 詳細
50.0mm
199.0mm
90KF193 詳細
90.0mm
193.0mm
90KF227 詳細
90.0mm
227.0mm
21KF154 詳細
210.0mm
154.0mm
