この製品の取り扱いは終了したため、新規お問い合わせは受け付けておりません。代替品について、弊社までお問い合わせください。

DC-DC Converter Power Modules

1/8 ブリック 絶縁 DC-DC コンバータ EVW シリーズ（48V入力・12V/5V出力　120W/100W）

　
DC/DC コンバータ
絶縁
1/8 ブリック
高効率
超高密度

EVW シリーズは、120W/100W 出力が可能 1/8 ブリックサイズ絶縁 DC-DC コンバータです。 当製品は、高密度実装ボードの電源ソリューションに貢献します。

絶縁 DC-DC コンバータ EVW シリーズ

特長

  • 入力電圧：36V ～ 75V
  • 出力電圧：12V/5V
  • 1/8 ブリックサイズで 120W/100W 出力
  • 高効率：93.5%@12V 出力フル負荷 92%@5V 出力フル負荷

アプリケーション

  • 省スペース化を要求される高密度実装ボードに最適!
  • 情報・通信装置（ルータ、スイッチ、サーバ）
  • ボードコンピュータ

品番・電気仕様

型番 EVW010A0B41Z EVW020A0A41Z
Vin 36V ～ 75V
Vout 12V 5V
Iout 10A 20A
取付方法 スルーホールタイプ
動作温度 -40℃ ～ +85℃
機能 過電圧、過電流、過熱保護
リモート On/Off
リモートセンス
効率カーブ EVW010A0B41Z Vout＝12V

EVW010A0B41Z 効率カーブ ＠ Vout＝12V

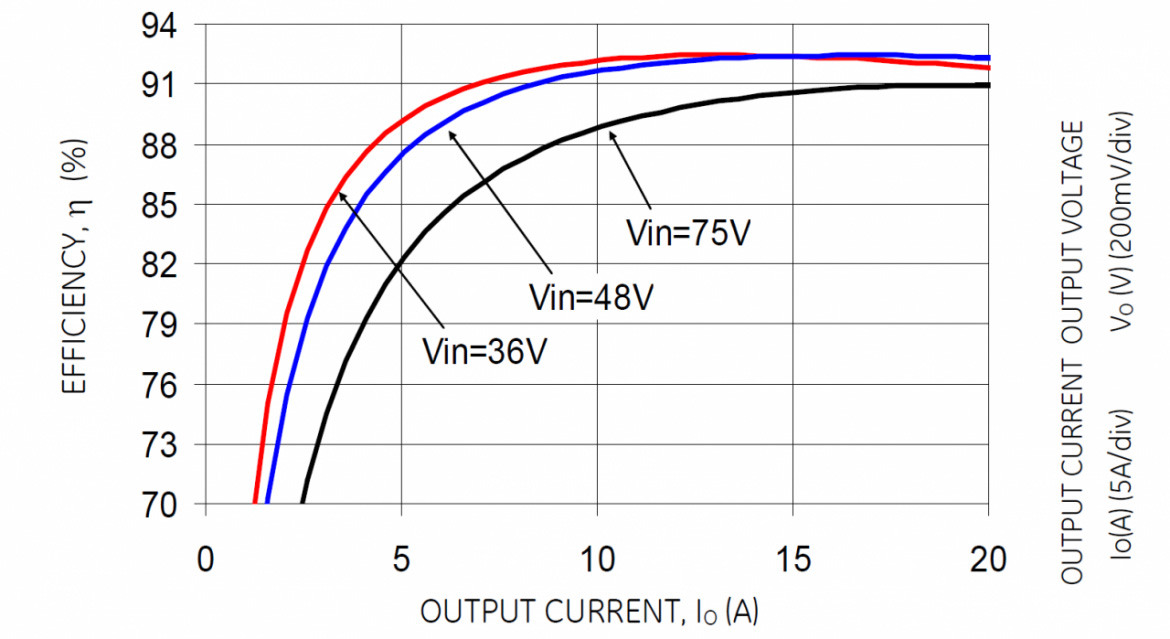

EVW020A0A41Z 効率カーブ ＠ Vout＝5V

　
