DC Fast Charger For EV Applications EV101

EV 急速充電器用 出力 30kW AC-DC 電源ユニット EV101



EV101 は、EV 急速充電器専用に設計された AC-DC 電源ユニットです。 EV101 を 12 台並列接続することにより最大出力 360kW の充電システムが構築可能となります。 EV101 は、EV 充電システムに要求される各種安全規格に対応しており製品開発から市場投入までの時間短縮に寄与します(UL2202, UL2231, IEC60664-1, IEC61851-23, IEC61851-1)。 専用 AC 入力ケーブル・DC 出力ケーブルをオプションで用意しております。

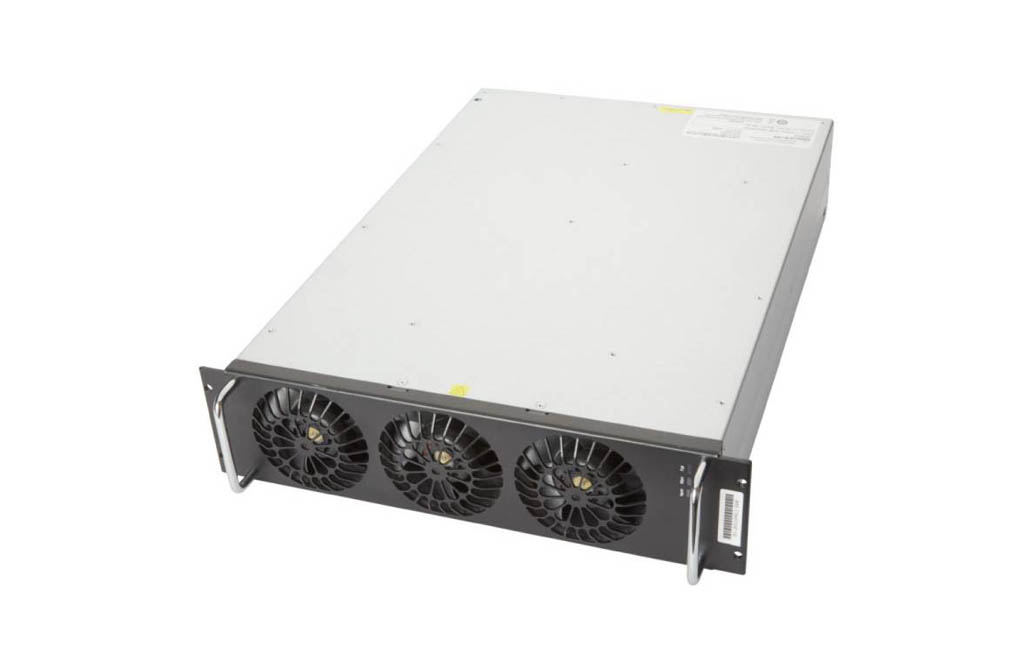

AC-DC 電源ユニット EV101

特長

  • 並列運転:最大 12 台(合計最大出力:360kW)
  • 出力電圧範囲:150 ~ 1000Vdc
  • 効率:96% peak
  • 動作温度範囲:-40 ~ +75℃
  • 保護機能:過電流, 過電圧, 低電圧、過熱
  • 通信プロトコル:CANopen

アプリケーション

  • EV 急速充電器
  • 可搬型 EV 急速充電器
  • 定置用蓄電池(ESS)

資料ダウンロード

仕様

型番 入力電圧
(Vac)
出力電圧
(Vdc)
出力電力
(kW)
効率
(%)
EV101H3NV1K 260 ~ 530 3φ 150 ~ 1000 30 96 peak

※ 入力電圧 200Vac 希望の場合はご相談ください。

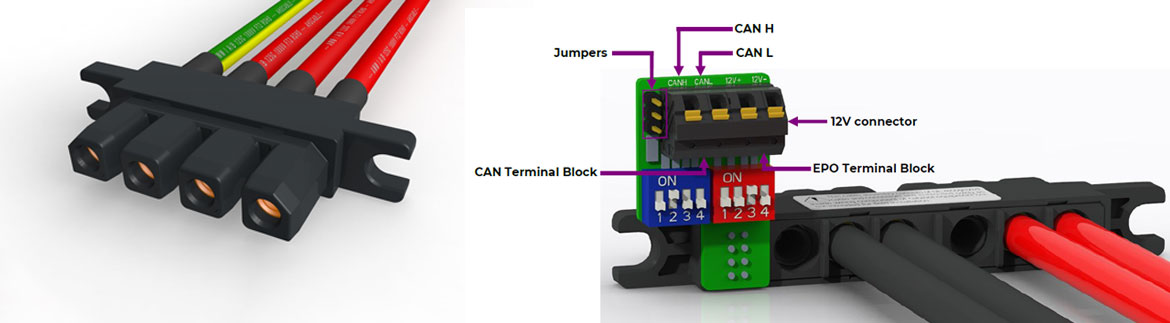

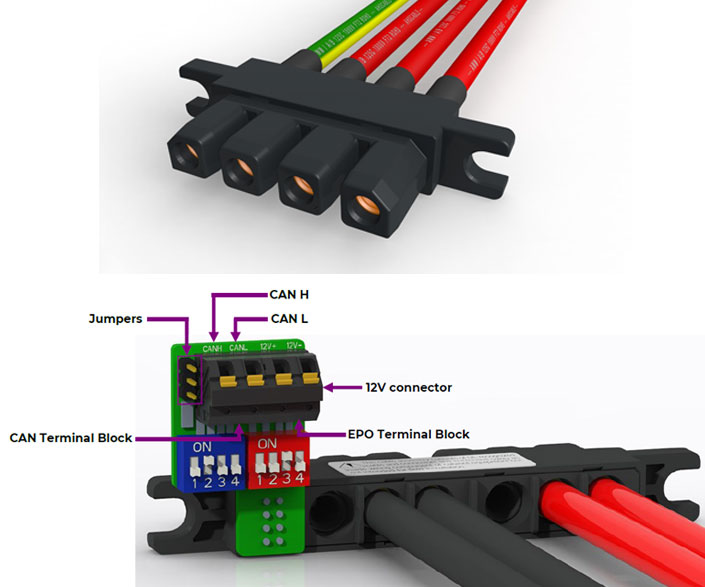

EV101 背面の入出力コネクタ
