DC-DC Converter FemtoPlus DLynxIII FPLX Series

出力電流 15A/20A/30A 非絶縁 DC-DC コンバータ FemtoPlus DLynxIII FPLX シリーズ

　
非絶縁
POL
DC-DC
COT

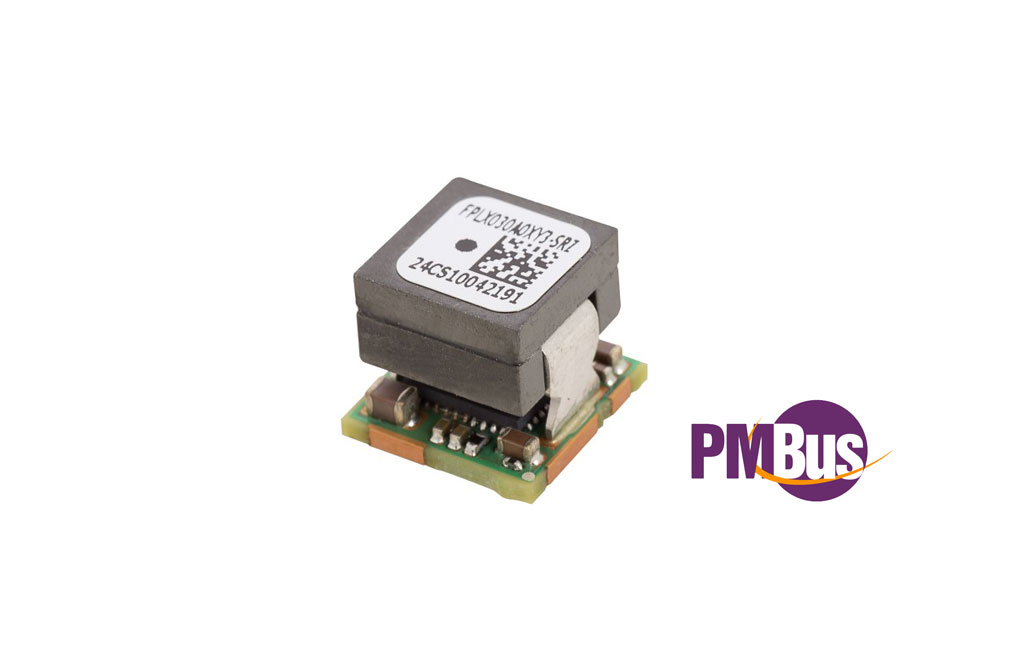

非絶縁 DC-DC コンバータ FemtoPlus DLynxIII シリーズは共通パッケージサイズ・共通フットプリントで最大出力電流 15A/20A/30A をサポートします。 パッケージサイズ 10×10mm で、省スペース設計が求められるアプリケーションに最適化された非絶縁型DC-DCポイントオブロードコンバータです。超小型フットプリントでありながら優れた電力密度と性能を実現しており、さらにPMBusに対応したデジタル制御により、精密な設定や監視、システム全体の最適化が可能です。

FemtoPlus DLynxIII FPLX シリーズ

特長

  • 15A/20A/30A を共通フットプリントでサポート
  • PMBus 通信機能による監視・制御
  • 保護機能
    • 過電圧（OVP）
    • 低電圧（UVP）
    • 過電流（OCP）
    • 過熱（OTP）
  • リモートセンス, パワーグッド

アプリケーション

  • 省スペース化を要求される高密度実装ボード
  • 製造装置・検査装置・計測機器
  • 画像処理ボード（医療用・産業用）
  • 情報機器・通信機器・放送機器

型番・仕様

型番 入力電圧
[Vdc]		 出力電圧
[Vdc]		 出力電流
[A]		 効率
[%]
FPLX015A0XY3-SRZ 6.0–14.0 0.45–3.6 15 94
FPLX020A0XY3-SRZ 6.0–14.0 0.45–3.6 20 94
FPLX030A0XY3-SRZ 6.0–14.0 0.45–2.0 30 92
　
