Non-Isolated DC-DC Power Modules FemtoDLynxII FKX Series

出力電流 3A/6A・非絶縁 DC-DC コンバータ FemtoDLynxII FKX シリーズ

　
非絶縁
DC/DC コンバータ
POL
Tunable Loop
Power Module Wizard

非絶縁 DC-DC コンバータ FemtoDLynx II シリーズは、共通パッケージサイズ・共通フットプリントで最大出力電流 3A/6A をサポートします。過渡応答特性と安定性を最適化する Tunable Loop 機能を搭載しています。Power Module Wizard シミュレーションツールはウェブ上で利用でき、回路設計時間の短縮に寄与します。

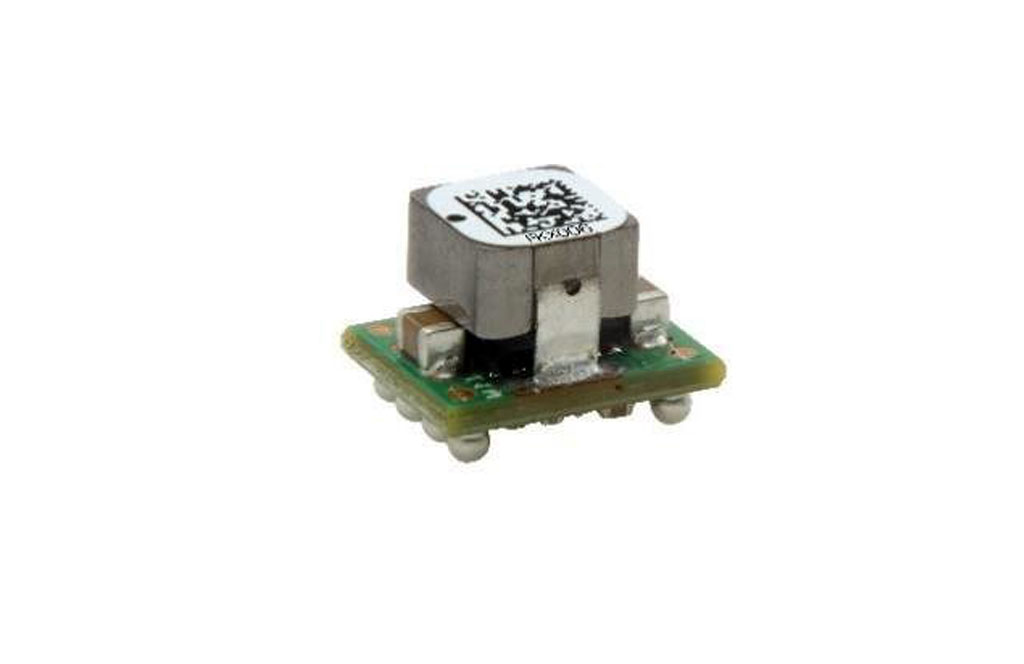

DC-DC コンバータ FemtoDLynxII FKX シリーズ

特長

  • 3A/6A を共通フットプリントでサポート
  • Tunable Loop 機能
  • 過電流保護・過熱保護機能
  • リモートセンス、パワーグッド
  • Power Module Wizard シミュレーションウェブツールによる回路設計

アプリケーション

  • 省スペース化を要求される高密度実装ボード
  • 製造装置・検査装置・計測機器
  • 画像処理ボード（医療用・産業用）
  • 情報機器・通信機器・放送機器
型番 入力電圧
[Vdc]		 出力電圧
[Vdc]		 出力電流
[A]		 効率
[%]
FKX003A0X3-SRZ 4.5 ～ 14.4 0.60 ～ 5.5 3 93
FKX006A0X3-SRZ 4.5 ～ 14.4 0.60 ～ 5.5 6 93

Tunable Loop シミュレーションツール

チューナブル・ループは、非絶縁 DC-DC コンバータに要求される、負荷変動に対する『応答性』・電源の『安定性』を向上される、画期的な機能です。メーカーサイトにて「シミュレーションツール」が用意されていますので、是非お試しください。

登録方法

  1. https://omnionpower.transim.com/register.aspx から登録画面にアクセスします。
  2. 必要な項目を記入して、「REGISTER」ボタンをクリックします。
  3. 登録手順の詳細は、上記「参考資料 Power Module Wizard Tutorial」をご参照ください。

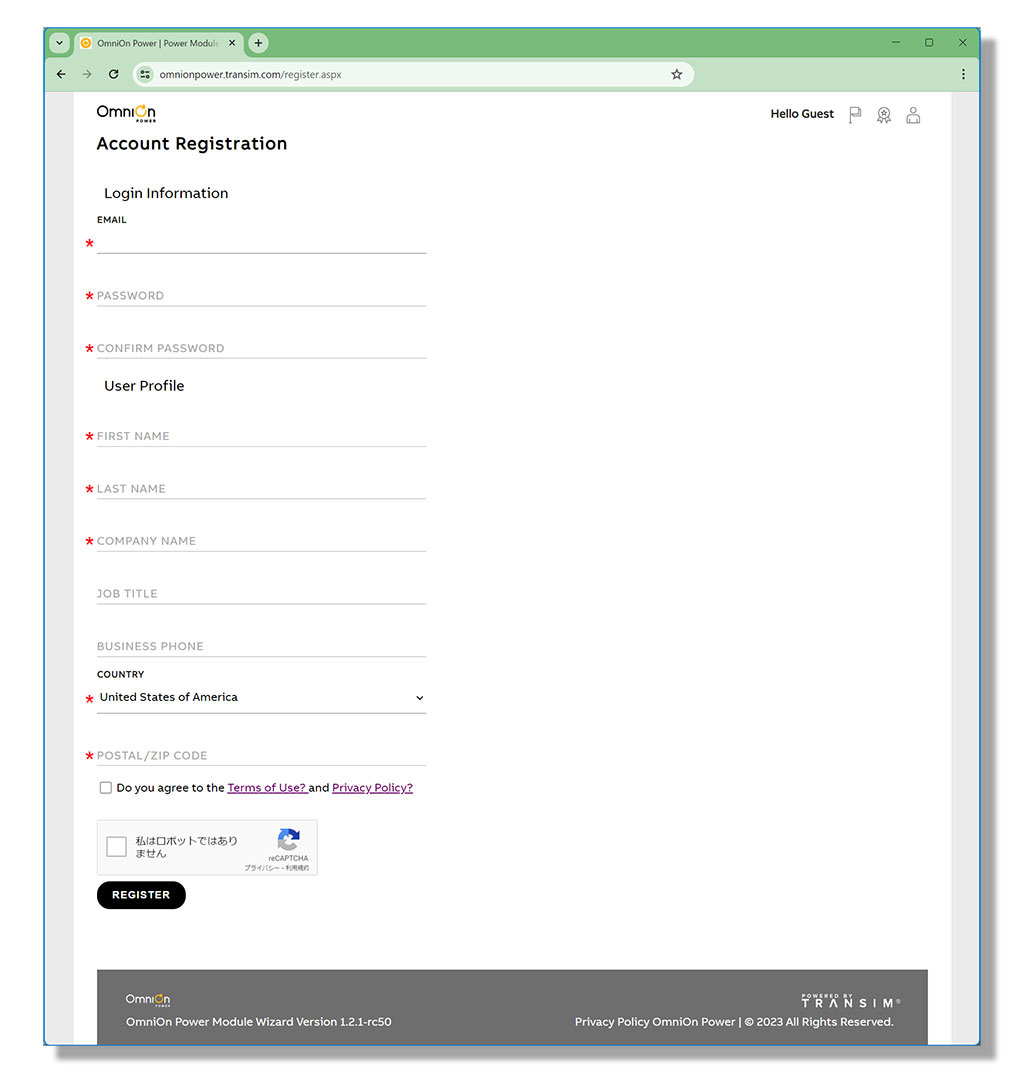

WEB シミュレーションツール登録画面
　
