TMR (Tunnel Magnetoresistance) Linear Sensor Lineup

高感度、低消費電力、高 S/N TMR（トンネル磁気抵抗効果）リニアセンサラインナップ

　
TMR
トンネル磁気抵抗
ミリテスラ
マイクロテスラ
高感度
低消費電力
低ノイズ

MultiDimension Technology 社の TMR リニアセンサ IC は、TMR センサ素子、オペアンプ、DAC 回路を内蔵し、磁気変化をリニアに出力します。高感度、低消費電力、高 S/N、温度安定性という特長を持ち、非接触設計、バッテリー寿命の延長、安定した精度と応答性、温度変化に対する安定性を可能とします。

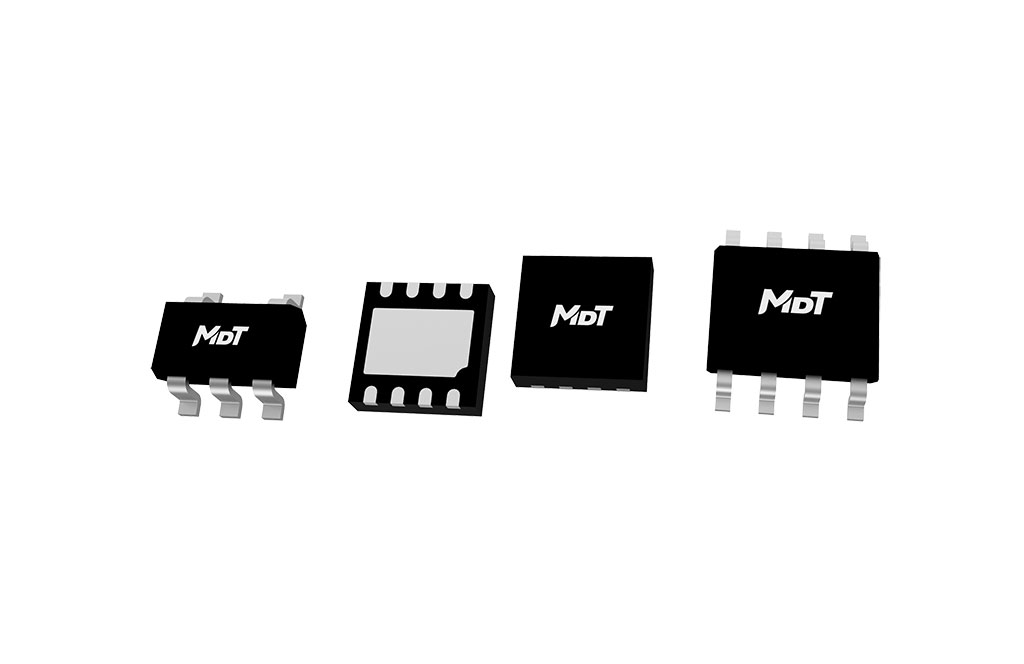

TMR リニアセンサ IC

特長

  • 超高感度
  • 高 SNR
  • ノイズ耐性
  • 外部干渉耐性
  • 低消費電力

アプリケーション

  • 電流計
  • 磁気測定センサ
  • ポジションセンサ
  • ジョイスティック
  • 非破壊検査装置

TMR リニアセンサラインアップと仕様

製品番号 ブリッジ構成 電源電圧 感度
(mV/V/Gauss)		 抵抗値
(kΩ)		 飽和磁気
(Gauss)		 検出方向 パッケージ
プリプログラマブルシリーズ
TMR2615X-AAC ー 1.6 ～ 5.0V 設定可能 ー ±500 X軸 DFN3L
TMR2615X-AAI ー 1.6 ～ 5.0V 設定可能 ー ±500 X軸 DFN3L
TMR2617S-AAC ー 1.6 ～ 5.0V 設定可能 ー ±1200 Z軸 SOT23-3
TMR2625D-AAC ー 1.71 ～ 5.0V 0.7 ～ 7.000 ー ±250 X軸 ＆ Y軸 DFN6L
TMR2625D-AAI ー 1.71 ～ 5.0V 0.7 ～ 7.000 ー ±250 X軸 ＆ Y軸 DFN6L
TMR2651 フルブリッジ 3.0 ～ 5.5V 設定可能 ー ±1000 X軸 DFN8L（3×3×0.75mm）
TMR2652 フルブリッジ 3.0 ～ 5.5V 設定可能 ー ±500 X軸 DFN8L（3×3×0.75mm）
広ダイナミックレンジシリーズ
TMR2083 フルブリッジ 0.5 ～ 7.0V 0.2 10 ±500 X軸 SOT23-3
TMR2084 フルブリッジ 0.5 ～ 7.0V 0.6 10 ±400 X軸 SOT23-3
TMR2102 フルブリッジ 0 ～ 7.0V 4.9 90/45 ±30 X軸 SOP8 / DFN8L（3×3×0.75mm）
TMR2103 フルブリッジ 0 ～ 7.0V 6 50 ±30 X軸 SOT23-3/SOP8/DFN8L（3×3×0.75mm）
TMR2104 フルブリッジ 0 ～ 7.0V 3.1 30, 1 ±80 X軸 SOT23-3/SOP8/DFN8L（3×3×0.75mm）
TMR2185 フルブリッジ 0.5 ～ 7.0V 0.34 43 ±200 Y軸 SOP8/LGA4L（2×1.5×0.73mm）
Z軸シリーズ
TMR2583 フルブリッジ 1 ～ 7.0V 0.15 1 ±1000 Z軸 SOT23-5/SSIP4/TO94
TMR2584 フルブリッジ 1 ～ 7.0V 0.5 3 ±200 Z軸 SOT23-5/SSIP4/TO94
高感度シリーズ
TMR2901 フルブリッジ 0 ～ 7.0V 25 45, 7 ～ 10 ±10 Y軸 SOP8/DFN8L（3×3×0.75mm）
TMR2905 フルブリッジ 0 ～ 7.0V 45 ～ 65 45, 2 ～ 8 ±5 Y軸 SOP8/DFN8L（3×3×0.75mm）
低ノイズシリーズ
TMR9082 フルブリッジ 1V 100 30 ±2 X軸 SOP8
