TMR Current Sensors Lineup

TMR（トンネル磁気抵抗効果）電流センサラインナップ

　
TMR
トンネル磁気抵抗
AMR
GMR
TDK
クロッカス
NVE
アレグロ
EV
大電流
シャント式
ホール素子

MultiDimension Technology 社の TMR 形磁気センサは、トンネル磁気抵抗効果を利用し、ホール素子より高感度・高精度で低ノイズです。温度ドリフトが小さく、低消費電力かつ高速応答が可能です。小型で基板実装に適し、モータ制御や電流検出など高精度が求められる用途に最適です。

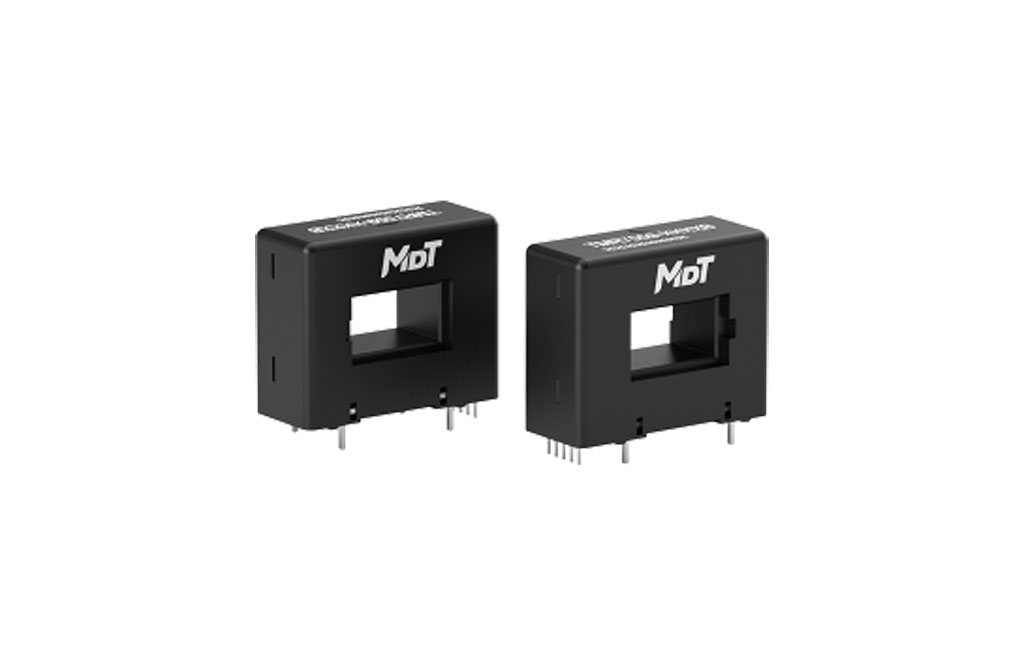

TMR 電流センサ

特長

  • 高感度・高精度
  • 低オフセット・低ドリフト
  • 低消費電力
  • 広い帯域幅
  • 小型化が容易

アプリケーション

  • EV／HEV のモータ電流検出
  • DC-DC コンバータ、インバータの制御
  • バッテリーマネジメントシステム（BMS）
  • 産業用ロボット・サーボ制御
  • スマート電源・家電制御

ラインアップ仕様

製品番号 特長 定格電流
(A)		 電源電圧
(V)		 精度
(%FS)		 動作温度範囲
(℃)		 帯域幅 (-3dB)
(kHz)		 応答速度
(μs)
TMR7102CAN バス デジタルアウトプット50013.5±0.5 ～ ±0.6-40 ～ 85//
TMR7302IC タイプ/3.3 / 5±1/±2-40 ～ 1255010
TMR7303一体型ミニチュア10 ～ 1205±1 ～ ±3-40 ～ 105500/600/3000.5/0.6
TMR7304基板実装型高精度6 ～ 50 / 755±0.8 ～ ±1.4, ±0.8/1.1-40 ～ 853001
TMR7307絶縁型高帯域オープンループ20 ～ 505±1 ～ ±2.5-40 ～ 1055001
TMR7308基板実装型高精度50/100±15±0.5 ～ ±1.0-40 ～ 852001
TMR7406基板実装型広帯域リーク検出0.3 ～ 55±0.6/±2-40 ～ 1054001
TMR7502一体型低温度ドリフト500 ～ 2500/3000±10 ～ ±15±0.5/±1.0/±1.5-40 ～ 105255
TMR7503一体型低温度係数50 ～ 600±15/±12±0.5/±1/±1.5/±2.5-40 ～ 10550/100/1801/2
TMR7504一体型低温度ドリフト200 ～ 1500±15±0.5-40 ～ 105255
TMR7506一体型低温度係数50 ～ 600±15±0.5 ～ ±1.5-40 ～ 85502
TMR7551一体型高精度1000±15 ～ ±24±0.3/±0.5-40 ～ 851001
TMR7552一体型高精度6 ～ 255±0.5/±1-40 ～ 85100/2000.3
TMR7553一体型高精度100 ～ 300±15±0.05/±0.1/±0.3/±0.5-40 ～ 85100/2001
TMR7555基板実装型高精度100 ～ 200±15±0.2/±1-40 ～ 852001
TMR7556一体型高精度300±15±0.3/±0.5-40 ～ 851001
TMR7559基板実装型高精度100 ～ 2505±0.8/±1.4-40 ～ 853000.6/1
TMR7560一体型高精度300/600±15/±18±0.08/±0.2/±0.3/±0.5-40 ～ 851001
TMR7610IC タイプ/3.3/5±1 ～ ±3-40 ～ 1256000.65
TMR7616IC タイプ/3.3/5±1 ～ ±3-40 ～ 1256000.8
TMR7901絶縁型電圧測定50 ～ 2000±12 ～ ±24±0.5-40 ～ 851430
TMR7903交流電圧スイッチ//////
TMR-MAC005微小電流0.001/////
