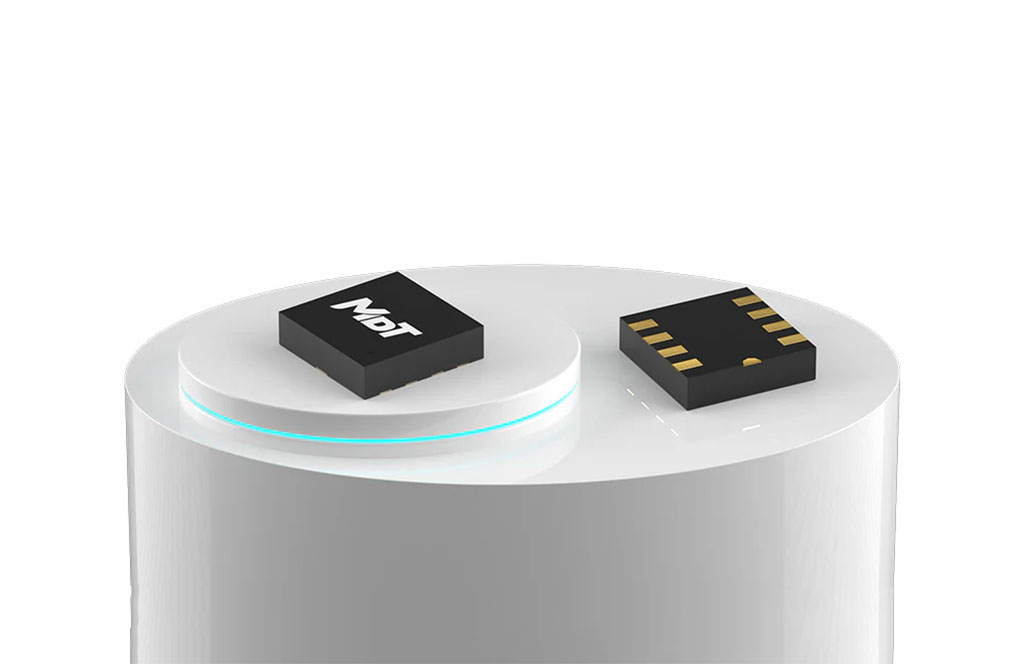

当社の TMR 角度センサ IC は、高感度トンネル磁気抵抗（TMR）センサ素子で、ホイーストンブリッジ回路を構成しています。この IC の上方に磁石を配置することで、チップ表面に平行な作動磁界を供給し、磁石が回転すると、チップは外部磁界の角度に応じて変化する信号を出力します。TMR 角度センサ IC は、低電圧動作、高分解能、高 S/N 比、非接触測定といったお客様のご要求を満たし、様々な位置検出アプリケーションに最適な製品です。
特長
- 360° 測定
- 超低消費電力
- 大信号出力
- 非接触測定
- 十分なクリアランス
アプリケーション
- ロータリーポジションセンサ
- 非接触ポテンショメータ
- ドアノブポジションセンサ
- 流量計
- バルブポジションセンサ
TMR 角度センサラインアップ仕様
| 製品番号 | 電源電圧 | 角度 測定範囲 |
抵抗値 (kΩ) |
PP (mV/V) |
磁界動作範囲 (Gauss) |
角度精度 | 出力 | パッケージ |
|---|---|---|---|---|---|---|---|---|
| アナログシリーズ | ||||||||
| TMR3002 | 0 ～ 7.0V | 360° | 280 | 1000 | 70 ～ 400 | ±2.5° | 差動 | LGA8L (3×3×0.75mm) |
| TMR3004 | 0 ～ 7.0V | 360° | 7.5 | 480, 390 | 150 ～ 1100 | ±1.5° | 差動 | LGA8L (3×3×0.75mm) |
| TMR3005 | 0 ～ 7.0V | 360° | 6/140/1900 | 340 | 200 ～ 800 | ±0.6° | 差動 | LGA8L (3×3×0.75mm) |
| TMR3016 | ≦ 5.5V | 360° | 2.5 | 180 | 200 ～ 800 | / | アナログ | DFN4N |
| TMR3017 | ≦5.5V | 360° | 200 | 150 | 200 ～ 800 | / | アナログ | DFN4N |
| TMR3022 | 1.0 ～ 5.5V | 360° | 5 | 150 | 200 ～ 800 | 1°/1.4° | デュアルアナログ（片側接地） | TSSOP8 |
| TMR3081 | 1.0 ～ 5.5V | 360° | 5 | 600 | 200 ～ 800 | 0.8° | サイン・コサイン | TSSOP8 |
| TMR3083 | 1.0 ～ 5.5V | 360° | 5 | 300 | 200 ～ 800 | 0.8° | サイン・コサイン | TSSOP8 |
| TMR3636-BAC | 1.6 ～ 5.0V | 360° | / | / | 200 ～ 800 | / | 差動 | DFN3L |
| デジタルシリーズ | ||||||||
| TMR3102 | 3.3 ～ 5.0V | 360° | / | / | 200 ～ 800 | ±1.0° | SPI/PWM/アナログ | SOP8 |
| TMR3109 | 3.3 ～ 5.0V | 360° | / | / | 200 ～ 800 | <±0.05° | SPI | SOP8 |
| TMR3110 | 3.3 ～ 5.0V | 360° | / | / | 200 ～ 800 | <±0.05° | SPI/ABZ/UVW/PWM | TSSOP16 |
| TMR3111 | 3.0 ～ 5.0V | 360° | / | / | 200 ～ 800 | <±0.05° | SPI/ABZ/PWM | DFN10L |
| TMR3365 | 4.5 ～ 18V | 360° | / | / | 200 ～ 800 | <±0.03°/<±0.5° | OWI/SENT/PWM | SOP8 |
| TMR3366 | 4.5 ～ 18V | 360° | / | / | 200 ～ 800 | <±0.03°/<±0.5° | OWI/SENT/PWM/アナログ | SOP8 |
