ZigBee®,Wi-Fi/MiWi P2Pを利用して無線ノードを容易に実装可能！
マイクロチップ社は低消費無線通信向けソリューションとして、2.4 GHz IEEE 802.15.4 トランシーバモジュールとZigBee®, MiWi™の各プロトコルを提供しております。
MRF24J40Mxシリーズ特徴
- IEEE 802.15.4のMAC_PHYレイヤー統合
- AESハードウェアー暗号化エンジン搭載
- ZigBee®/MiWi™（Microchip独自のスタック）のPICマイコン用ソフトウェア スタックを提供!!
- 内部構成
- MRF24J40MA: PCBアンテナ,マッチング回路,水晶,レギュレータ搭載

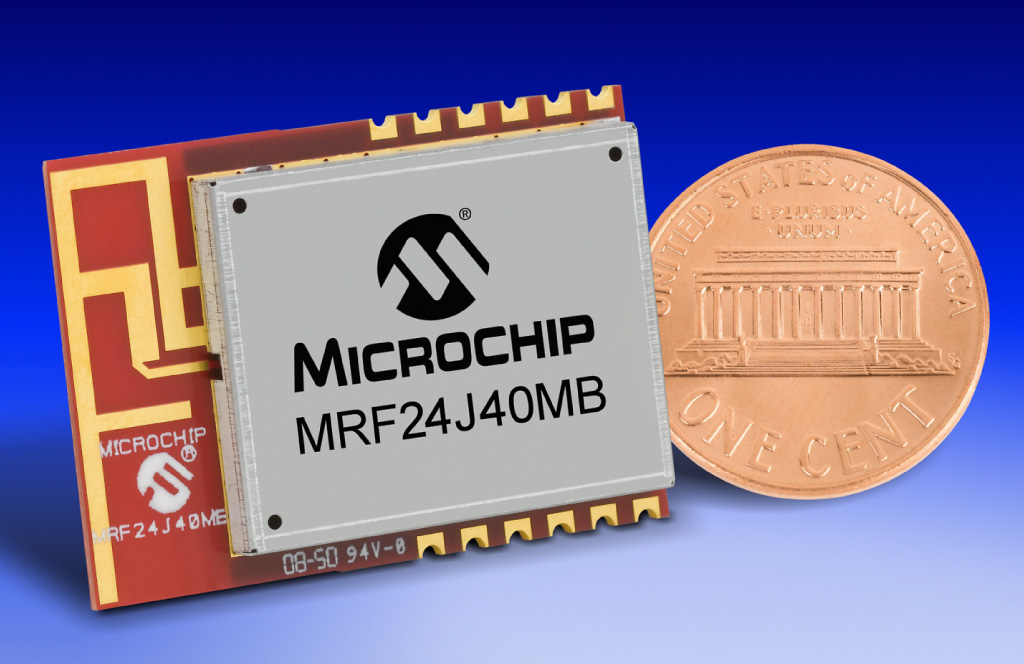

- MRF24J40MB: PCBアンテナ,マッチング回路,水晶,レギュレータ,アンプ搭載
- MRF24J40MC: 外付アンテナ用コネクタ,マッチング回路,水晶,LDO,アンプ
- 小型サイズ
- MRF24J40MA: 17.8mm×27.9mm
- MRF24J40MB: 22.9mm×33.0mm
- FFC(USA),IC(Canada),ETSI(Europe)の認証取得済み
- 4線式SPIで各種PICマイコンとインターフェース可能
PIC用プロトコルスタック
ZigBee®(スター/メッシュ)
IEEE802.15.4に基づく無線通信プロトコル
様々なメーカーの製品間で相互運用性と信頼性の高い通信を保証。
Zigbee®は幅広い低消費電力ネットワークに適しています。
MiWi™(P2P/Meshスター/PRO)
より低コストで限定された機能を提供するMicrochip独自のスタックです。Zigbeeの相互運用性や大規模なメッシュネットワークは不要ですがロバストな通信を求めるお客様に最適です。
| スタック | トポロジ | ホップ数 | フラッシュのサイズ | PIC18 | PIC24 | PIC32 |
| MiWi P2P 独自企画 |
スター/PSP | 1 | ～4K | ○ | ○ | ○ |
| MiWi Mesh 独自企画 |
スター/メッシュ | 4 | ～16K | ○ | ○ | ○ |
| MiWi PRO 独自企画 |
スター/メッシュ | 65 | ～25K | ○ | ○ | ○ |
| Zigbee 認証済み |
スター/メッシュ | 制限なし | 64～125K | ○ | ○ | ○ |
| 型番 | 周波数 GHz |
感度 dBm |
出力 電力 dBm |
TX 消費電流 mA |
RX 消費電流 mA |
Sleep μA |
MAC機能 | 暗号化 | 電源 電圧 V |
パッケージ タイプ |
| MRF24J40MA | 2.405～2.48 | -94 | 0 | 23 | 19 | 2 | CSMA-CA | AES128 | 2.4～3.6 | 20pin/ Module |
| MRF24J40MB | 2.405～2.48 | -102 | 20 | 130 | 25 | 5 | CSMA-CA | AES128 | 2.4～3.6 | 20pin/ Module |
| MRF24J40MB | 2.405～2.48 | -108 | 0 | 120 | 25 | 12 | CSMA-CA | AES128 | 2.7～3.6 | 10pin/ Module |
