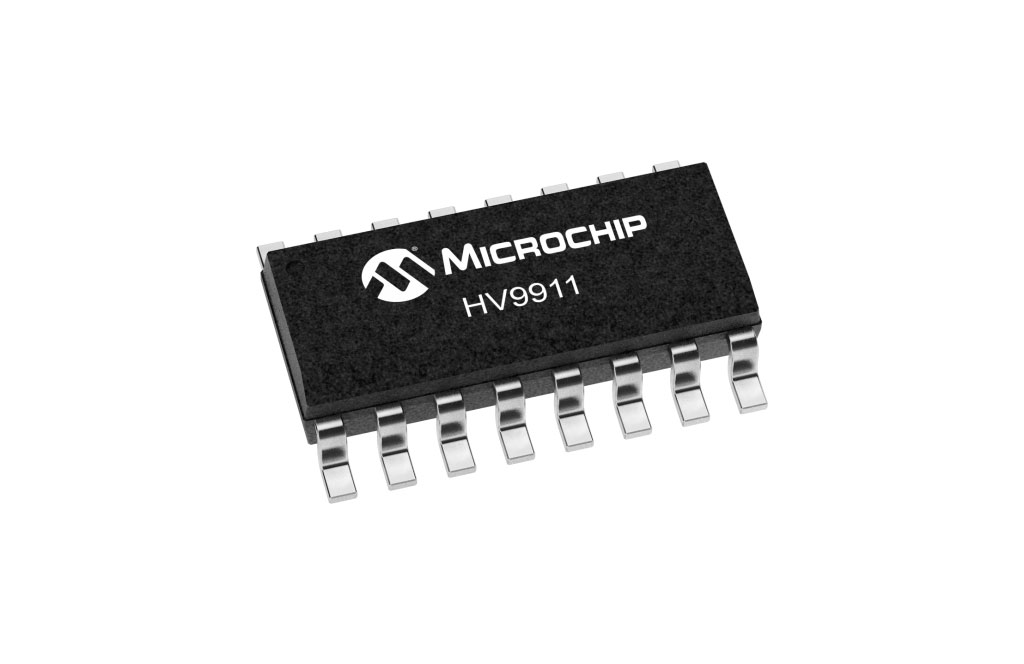

HV9911 は、電流モード制御 LED ドライバ IC で、シングルスイッチ PWM コンバータ（昇圧、降圧、昇降圧）の構成で動作可能。ピーク電流制御構成で、高出力電流精度と優れたトランジェント レスポンスを得ることができます。複数の HV9911 を使用するときは、ビート周波数や副高調波ノイズを除去するために SYNC ピンを使って同期させることができます。また、プログラマブル MOSFET 入力電流制限機能、オープン LED 過電圧保護や出力短絡保護を備えています。
特長
- シングル スイッチ ドライバ用スイッチモード コントローラ：昇圧、降圧、昇降圧、SEPIC
- 出力電流の閉ループ制御
- 入力電圧範囲：9 ～ 250V
- 内蔵 2% 電圧リファレンス（0℃・定周波数あるいは固定オフタイム動作）
- プログラマブル スロープ補償
- PWM＆リニア調光
- 出力過電圧、出力短絡保護
- 同期機能
- ソフトスタート
アプリケーション
- RGB LED バックライト
- 自動車用 LED ライトドライバ
- 電池電源 LED ランプ
- DC/DC LED ドライバ
資料ダウンロード
HV9911 データシート（英文）PDF － 974.83 KB
