8-Bit Advanced Analog Flash Microcontrollers

8-bit 先進アナログ フラッシュ マイクロコントローラ PIC16(L)F17xx シリーズ

　
MCU
8-bit
マイクロコントローラ
PPS
ペリフェラルピンセレクト

従来のマイクロコントローラに加え、アナログ機能がより充実した 8-bit マイクロコントローラ、PIC16(L)F170x シリーズが Microchip 社よりリリースされました。入出力レール to レールのオペアンプが２個、ゼロクロス検出器、デジタル I/O のピンマッピングが可能なペリフェラルピンセレクト (PPS) 機能により、マイクロコントローラ周辺素子の削減および柔軟な基板レイアウトが可能です。

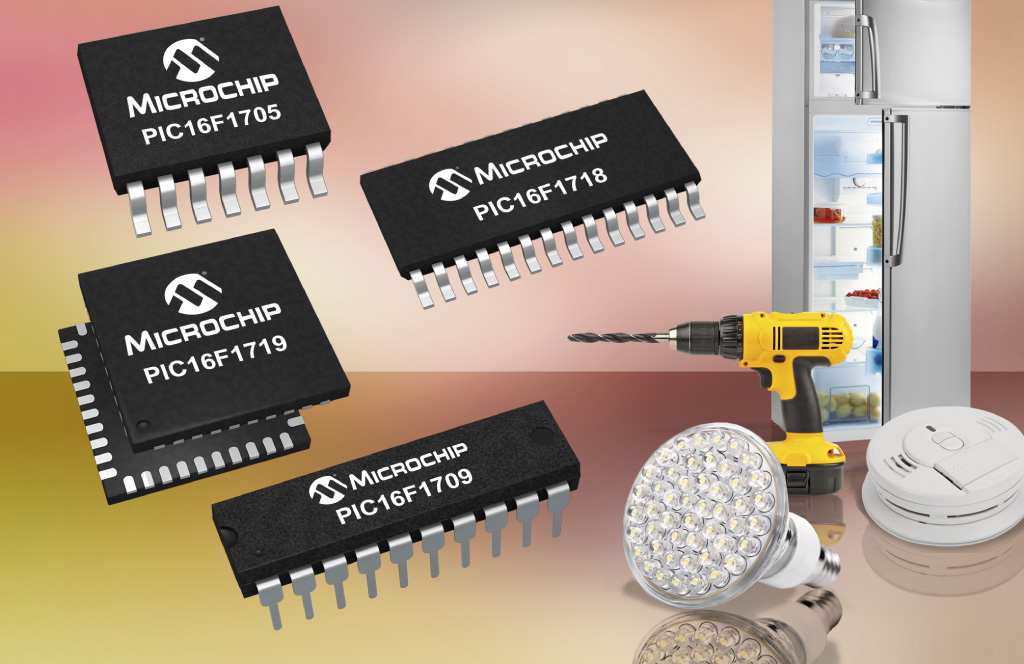

8-bit アナログ フラッシュ マイクロコントローラ PIC16(L)F17xx シリーズ

特長

  • C コンパイラ向けに最適化された RISC アーキテクチャ
  • 動作速度: 最大 32MHz で動作

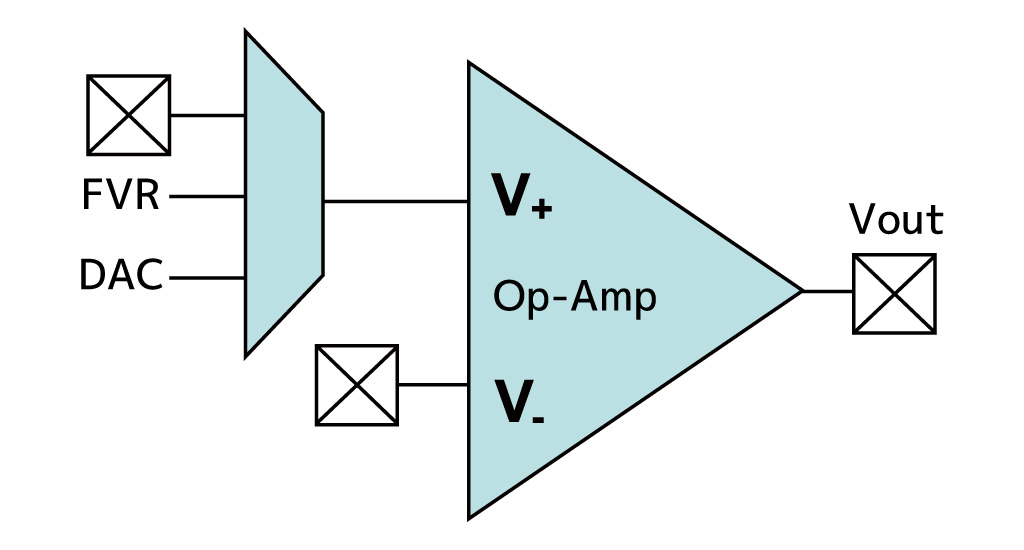

  • 内蔵オペアンプ （下部図1）
    • 設定可能な 2 個のレール to レールオペアンプ
    • 2MHz ゲイン帯域幅
  • ゼロクロス検出器 (ZCD)
    • ピン上の AC 信号とグランドとの交差を検出
  • ペリフェラルピンセレクト (PPS) 機能 （下部図2）
    • デジタル I/O のピンマッピングが可能
  • 超低消費電力 (XLP) 機能
    • スリープ時: 50nA @ 1.8V (typ.)
    • 動作時電流
      • 8μA @ 1.8V、32kHz (typ.)
      • 32μA/MHz @ 1.8V (typ.)

アプリケーション

  • 各種検出器
  • 医療・ヘルスケア関連製品
  • 照明制御用途

PIC16(L)F17xx シリーズ

型番 PIC16(L)F1703 PIC16(L)F1704 PIC16(L)F1705 PIC16(L)F1707 PIC16(L)F1708 PIC16(L)F1709
プログラム
メモリ (words)		 2048 4096 8192 2048 4096 8192
データメモリ
 (bytes)		 256 512 1024 256 512 1024
I/O 12 12 12 18 18 18
10 ビット
ADC (ch)		 8 8 8 12 12 12
8 ビット
DAC (ch)		 0 1 1 0 1 1
コンパレータ 0 2 2 0 2 2
オペアンプ 2 2 2 2 2 2
ゼロクロス 1 1 1 1 1 1
タイマー
(8/16 ビット)		 2/1 4/1 4/1 2/1 4/1 4/1
PPS Yes Yes Yes Yes Yes Yes
PWM 0 2 2 0 2 2
CCP 2 2 2 2 2 2
COG 0 1 1 0 1 1
CLC 0 3 3 0 3 3
EUSART 0 1 1 0 1 1
MSSP
(I2C/SPI)		 1 1 1 1 1 1

パッケージ情報

型番 パッケージ
PDIP SSOP TSSOP QFN SOIC
PIC16(L)F1703 ●   ● ● ●
PIC16(L)F1704 ●   ● ● ●
PIC16(L)F1705 ●   ● ● ●
PIC16(L)F1707 ● ●   ● ●
PIC16(L)F1708 ● ●   ● ●
PIC16(L)F1709 ● ●   ● ●

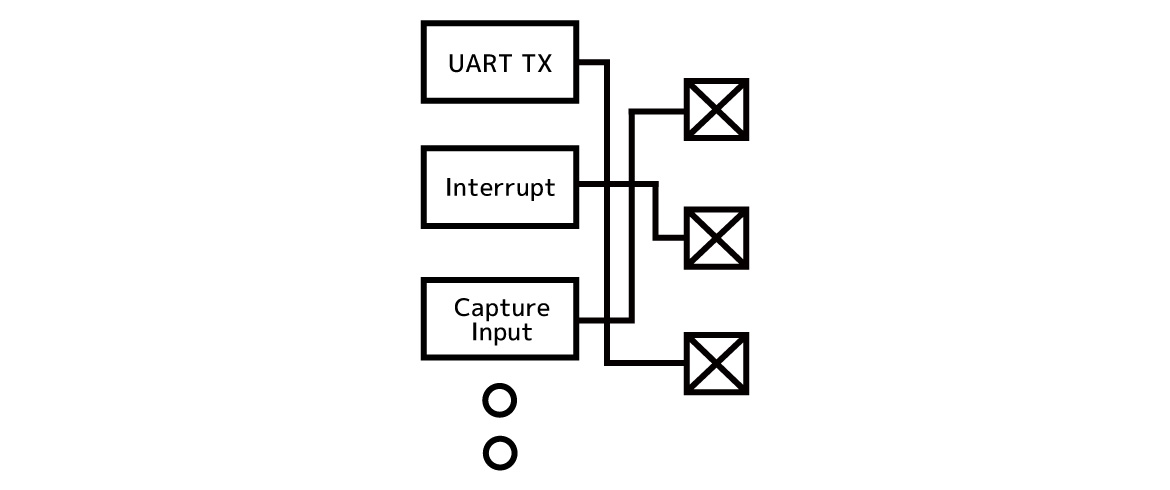

ペリフェラルピンセレクト (PPS) 機能

PIC16LF170x 回路図

PIC16LF170x 回路図

　
