SE Series Breaker — Surface Mount Thermal Cutoff Device

USB パワーデリバリ 240W クラスに対応した TCO SE シリーズ

　
USB
PD
急速充電
過熱保護
過電流保護
プラグ発火
焼損

面実装サーキットブレーカ SE シリーズは、バイメタルを用いた温度ヒューズです。業界最小サイズ* 4.7×2.8×1.23(H)mm で、トリップ温度設定は72℃、77℃、82℃、85℃（いずれも ±5℃ 公差)です。USB の普及拡大に伴い、高速充電や高出力対応ケーブルの需要は更なる増加が予想され、2024 年に EU で施行された共通充電器指令により、携帯電話、タブレット、ヘッドホン等の機器に USB-C コネクタの搭載が義務付けられています。高速充電はコネクタ部分の過熱リスクを高めるため、より高度な過熱保護機能が求められています。SE シリーズは、こうした需要に対応するため、USB パワーデリバリ（PD）規格の最大出力である 240W まで対応できる様に開発されました。本製品はRoHS指令に準拠しており、自社独自の最高レベルの耐腐食性バイメタル機構を採用する事で、従来の保護デバイスよりも高い湿度耐性を実現しました。

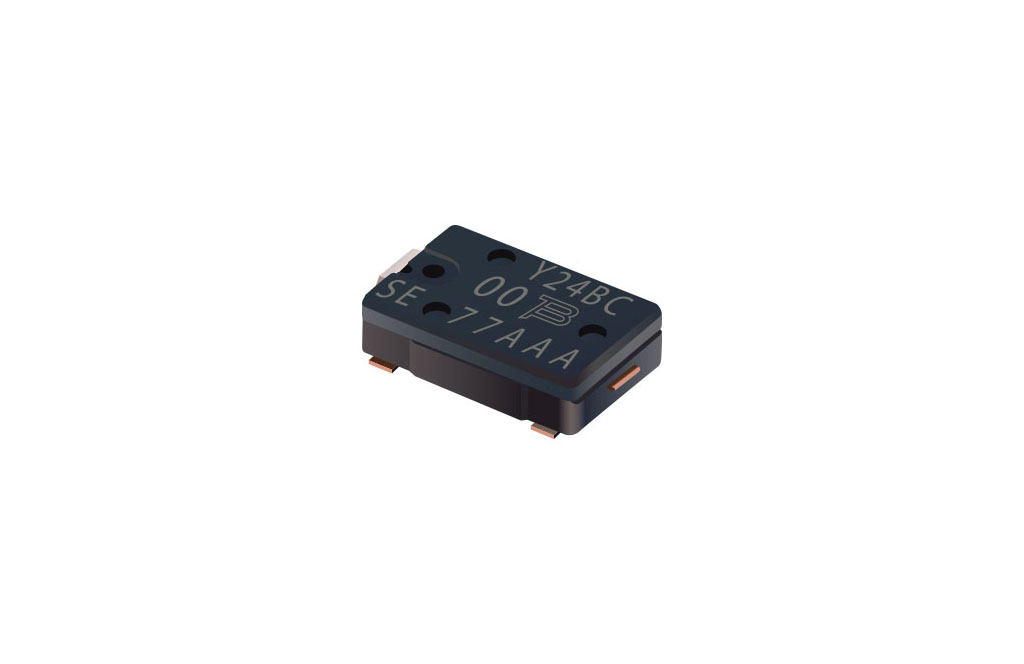

ミニ ブレーカ SE シリーズ

特長

  • 48V/5A（USB PD 240W 規格準拠、最大 54V 対応）
  • 迅速な反応で過熱温度、過電流から保護
  • 瞬時に異常な過電流を遮断
  • 耐腐食性
  • RoHS 準拠、ハロゲンフリー

アプリケーション

  • USB タイプCケーブルの焼損保護
  • 電子タバコのヒーター過熱保護
  • ヒーター過熱保護
  • バッテリーセルの保護

資料ダウンロード

SE シリーズ データシート（英文）PDF － 836.64 KB

　
