ケーブルコネクタ 高速伝送 PCIe Ethernet Infiniband

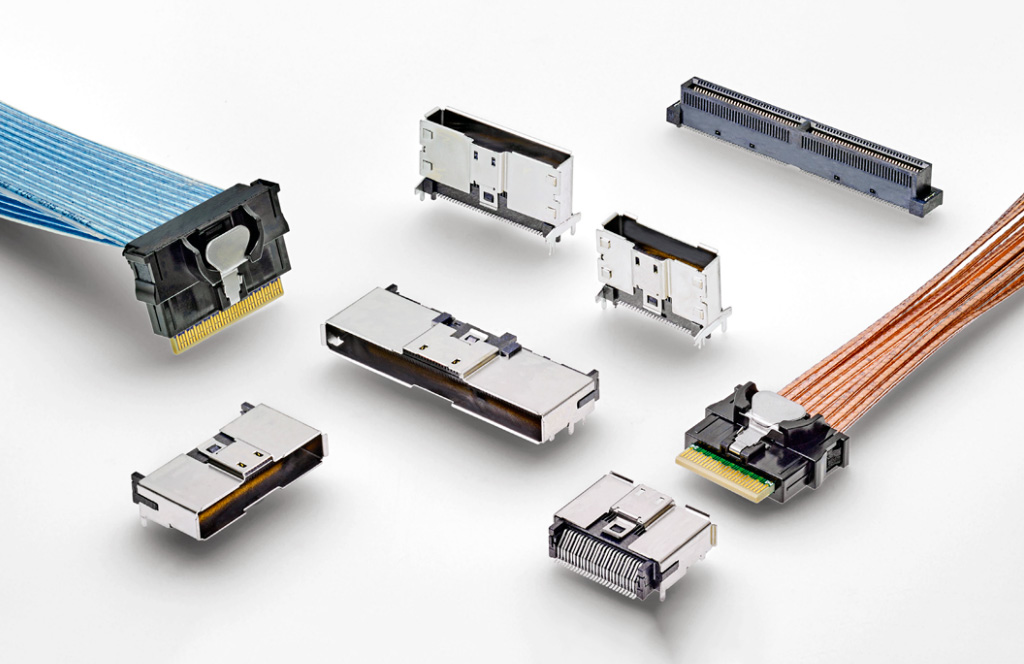

Sliver は、最大 25Gbps の高速伝送を実現し、PCIe Gen3/4･SAS･Ethernet･Infiniband などの各種プロトコルに準拠した、内部接続用コネクタシステムです。
電気損失が高い基板では、信号波形を補正するリタイマーを不要とし、電気損失が少ない高価な基板使用を不要とする、お客様の設計自由度向上・工数/コスト削減を可能にします。サーバー･ストレージ･ルーター･スイッチなどの高速伝送を必要とする内部接続アプリケーションに最適なコネクタです。
特長
- 最大25Gbpsの高速伝送を実現し、各種プロトコルに準拠
- PCIe Gen3/4（8G/16Gbps）
- SAS（6G ～ 24Gbps）
- Ethernet（10 ～ 25Gbps）
- Infiniband（25Gbps）
- インピーダンスマッチングは 85Ω･100Ω
- 差動信号ペアを考慮した50極（16ペア）と74極（24ペア）をラインナップ
- ケーブル側はハーネスとして供給可能とし、L=0.5m/1.0mの2種類、25Gbps/12Gbps 対応品を準備
アプリケーション
- 高速伝送を必要とする内部接続アプリケーション
- サーバー
- ストレージ
- ルーター
- ネットワークスイッチなど
資料ダウンロード
Sliver データシート (1.8MB PDF、英文)- 16 DP (50 ピン)
- 24 DP (74 ピン)
- 32 DP (100 ピン)
- 40 DP (124 ピン)
- 48 DP (148 ピン) カード エッジのみ
多様な使い方が可能 Sliver コネクタシステム
➊ ミッドボード接続用途
➋ バックプレーン/ミッドプレーン用途
➌ 低背型 PCIe 増設カード用途
➍ 垂直カード エッジ用途
➎ 水平カード エッジ用途
仕様
| 極数 | 50 | 74 | ||
|---|---|---|---|---|
| ピッチ | 0.6㎜ | |||
| 伝送速度 | 25Gbps | 12Gbps | 25Gbps | 12Gbps |
| 電線サイズ | AWG#33 | |||
| 採用ケーブル | ディスクリート | リボン | ディスクリート | リボン |
| ケーブル長 | 0.5m/1.0m | |||
| インピーダンス | 100Ω/85Ω | |||
| 定格電圧 | 30V DC | |||
| 定格電流 | 0.5A/pin | |||
| 仕様温度範囲 | -55℃ ～ 85℃ | |||
製品ラインアップ
基板側コネクタ
| 極数 | 50極 | 74極 |
|---|---|---|
| ｽﾄﾚｰﾄﾀｲﾌﾟ | 2202096-1 | 2291316-1 |
| ﾗｲﾄｱﾝｸﾞﾙﾀｲﾌﾟ | 2292055-1 | 2292069-1 |
ケーブルハーネス
| 構成 | データレート | 50極品 | 74極品 |
|---|---|---|---|
| ST-Cable Assy | 25Gbps | 2821742 | 2821376 |
| RA-Cable Assy | 2821743 | 2821745 | |
| ST-RA Cable Assy | 2821744 | 2821746 | |
| ST-Cable Assy | 2821750 | 2821756 | |
| RA-Cable Assy | 2821751 | 2821757 | |
| ST-RA Cable Assy | 2821752 | 2821758 | |
| ST-Cable Assy | 12Gbps | 2820397 | 2820396 |
| RA-Cable Assy | 2820399 | 2821385 | |
| ST-RA Cable Assy | 2821638 | 2821639 | |
| ST-Cable Assy | 2821747 | 2821753 | |
| RA-Cable Assy | 2821748 | 2821754 | |
| ST-RA Cable Assy | 2821749 | 2821755 |
