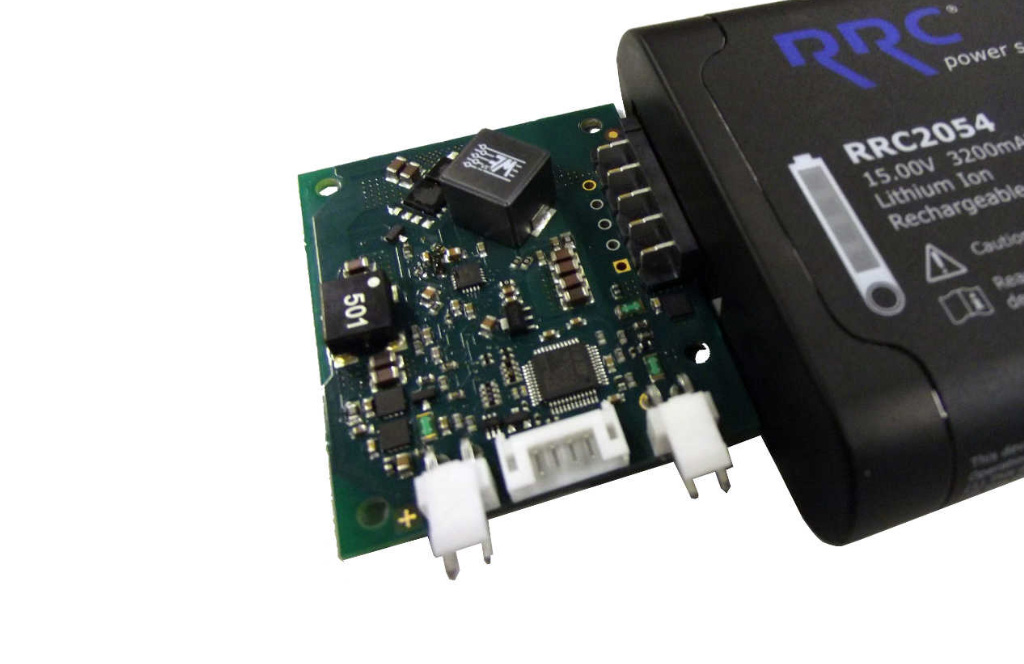

RRC-PMM240 は、入力の有無によりバッテリーの充放電切り替えを可能にする充放電管理モジュールです。各種保護内蔵で、リチウムイオン二次電池パック RRC20xx シリーズに対応しています。
特長
- 入力の有無によりバッテリーの充放電を切り替え
- 広い入力電圧範囲
- ターボブーストモード（外部電源とバッテリの同時仕様）
- 各種保護機能内蔵
- RRC20xx シリーズに対応
アプリケーション
- 医療機器
- 産業機器
- ポータブル機器
仕様
| 入力電圧 | 6V ～ 24V (DC) | |
|---|---|---|
| 最大入力 | 192W | |
| 最大出力 | 負荷側 | 240W（ターボブーストモード） |
| 充電側 | 82W | |
| 入力保護 | タイプ | 逆接続、短絡 |
| ヒューズ | 12A | |
| UI | GPIO、SMBus | |
| 動作温度 | -20℃ ～ +60℃ | |
| 充電仕様 | 電圧 | 4.2V ～ 19.2V |
| 電流 | 最大 6.2A | |
| 認証 | IEC60601-1 UL60601-1 |
|
外部 AC/DC 電源の推奨電圧レンジ
| 電池構成 | 入力電圧 (VDC) | 電源出力 | |
|---|---|---|---|
| 入力電流 4A max | 入力電流 8A max | ||
| 1SxP | 6V ～ 24V | ≥30W | ≥60W |
| 2SxP | 12V ～ 24V | ≥48W | ≥96W |
| 3SxP | 15V ～ 24V | ≥64W | ≥128W |
| 4SxP | 19V ～ 24V | ≥80W | ≥160W |
