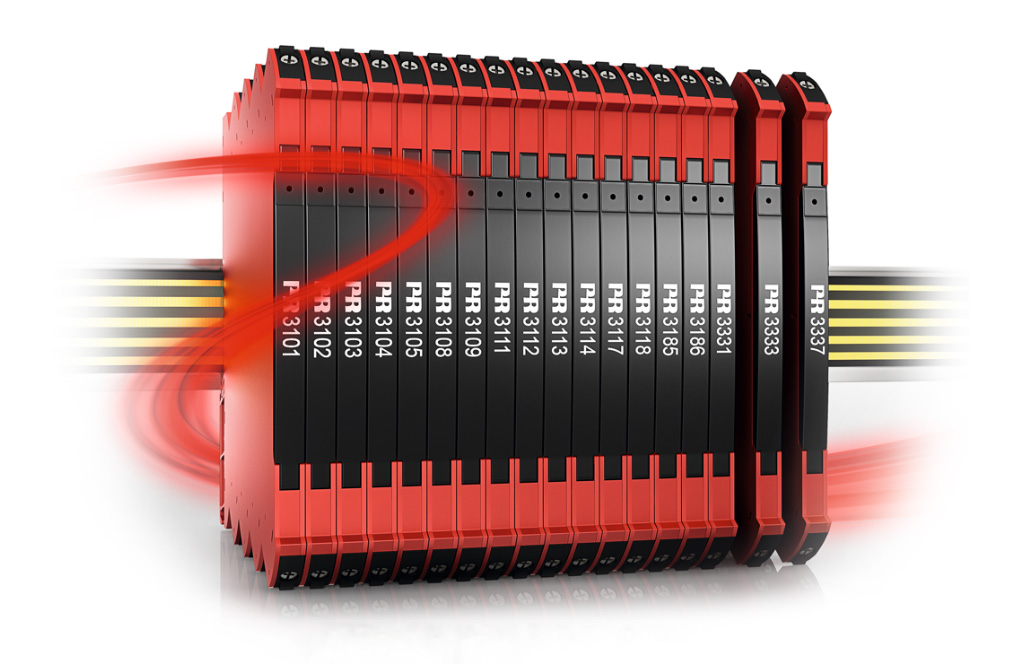

高精度・高効率なオペレーションに求められるのは、ただ温度測定や変換が正確に行えるだけの装置(温度信号変換器やトランスミッタ)ではありません。PR エレクトロニクスの 3000 シリーズは、高精度、高速応答、低温度ドリフトで応えます。そのボディは厚さわずか 6mm。省スペースとパフォーマンスの良さ、低消費電力によって、アプリケーションのトータルコストを抑えることに貢献します。

特長
- 厚さわずか 6mm
- アイソレーション 2.5kV
- 世界の各規格を取得(防爆・船級等)
- 基本精度 0.05%(すべての信号レンジで有効)
- 優れたノイズ耐性(信号雑音比 >60dB)
- HART 対応機種あり
- -25℃~+70℃ 広い環境温度範囲、温度係数 0.01%/℃ 以下
アプリケーション
- エネルギー:蒸気タービンのベアリング温度測定信号の計測とアイソレーション
- 水道/水処理:貯水池の水位センサ信号の計測とアイソレーション
- 化学/石油化学:バイオリアクターの著しく変化する温度信号の計測とアイソレーション
- 船舶:エンジンやボイラの状態監視および警報
資料ダウンロード

温度製品
ラインアップ
3101 | 低コスト 熱電対トランスミッタ |
|
---|---|---|
3102 | 低コスト Pt100 トランスミッタ |
|
3111 | 高性能 熱電対トランスミッタ |
|
3112 | 高性能 Pt100トランスミッタ |
|
3113 | HART 対応 温度トランスミッタ |
|
3114 | 多機能変換器 |
|
3331 | ループ電源駆動型 温度トランスミッタ 製品詳細 |
|
3333 | ループ電源駆動型 Pt100トランスミッタ |
|
3337 | HART 対応 ループ電源駆動型 温度トランスミッタ |
|
仕様
型番 | 入力 | 出力 | 前面 LED |
電源 | HART | 絶縁 | |||||
---|---|---|---|---|---|---|---|---|---|---|---|
J&K | TC int. CJC |
Ext. CJC |
Pt100 2/3/4 wire |
電流 | 電圧 | ||||||
アクティブ | パッシブ | ||||||||||
3101 | ● | ● | ● | ● | ● | 24VDC | |||||
3102 | ● | ● | ● | ● | 24VDC | ||||||
3111 | ● | ● | ● | ● | ● | ● | 24VDC/ パワー レール |
2.5kV | |||
3112 | ● | ● | ● | ● | 24VDC/ パワー レール |
2.5kV | |||||
3113 | ● | ● | ● | ● | ● | ● | 24VDC/ パワー レール |
● | 2.5kV | ||
3114 | ● | ● | ● | ● | ● | ● | ● | 24VDC/ パワー レール |
2.5kV | ||
3331 | ● | ● | ● | ● | ● | ループ電源 | 2.5kV | ||||
3333 | ● | ● | ループ電源 | ||||||||
3337 | ● | ● | ● | ● | ● | ループ電源 | ● | 2.5kV |
シグナル製品
ラインアップ
3103 | 絶縁リピータ |
|
---|---|---|
3104 | 絶縁&変換器 |
|
3105 | 低コスト 絶縁変換器 |
|
3108 | 絶縁 スプリッタ/リピータ |
|
3109 | 信号変換 スプリッタ/リピータ |
|
3114 | 多機能変換器 |
|
3117 | バイポーラ型 絶縁変換器 |
|
3118 | バイポーラ型 絶縁変換スプリッタ |
|
3185 | ループ電源駆動型 アイソレータ |
|
3186 | ループ電源駆動型 2線式絶縁トランスミッタ |
|
仕様
型番 | INPUT | 出力 | 前面 LED |
電源 | 絶縁 | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|
mA | 電圧 | Bipolar | 電流 | 電圧 | 分配器 1 in – 2 out |
||||||
アクティブ | パッシブ | アクティブ | パッシブ | ||||||||
3103 | ● | ● | ● | 24 VDC / パワー レール |
2.5 kV | ||||||
3104 | ● | ● | ● | ● | ● | ● | 24 VDC / パワー レール |
2.5 kV | |||
3105 | ● | ● | ● | ● | ● | 24 VDC / パワー レール |
2.5 kV | ||||
3108 | ● | ● | ● | ● | 24 VDC / パワー レール |
2.5 kV | |||||
3109 | ● | ● | ● | ● | ● | ● | ● | 24 VDC / パワー レール |
2.5 kV | ||
3114 | ● | ● | ● | ● | ● | ● | 24 VDC / パワー レール |
2.5 kV | |||
3117 | ● | ● | ● | ● | ● | ● | 24 VDC / パワー レール |
2.5 kV | |||
3118 | ● | ● | ● | ● | ● | ● | ● | 24 VDC / パワー レール |
2.5 kV | ||
3185 | ● | ● | Input loop powered | 2.5 kV | |||||||
3186 | ● | ● | Output loop powered | 2.5 kV |
