ロードスイッチ バッテリー搭載機器 過電圧保護 ESD保護 逆流防止
Kinetic Technologies 社製ロードスイッチは、ツェナーダイオード（TVS: Transient Voltage Suppressor）、過電圧保護回路（OVP：Over Voltage Protection）、過電圧保護スイッチ、逆流防止回路を、ワンチップ化しています。バッテリーとその周辺制御回路における過電圧、ESD、過電流からの保護に最適です。

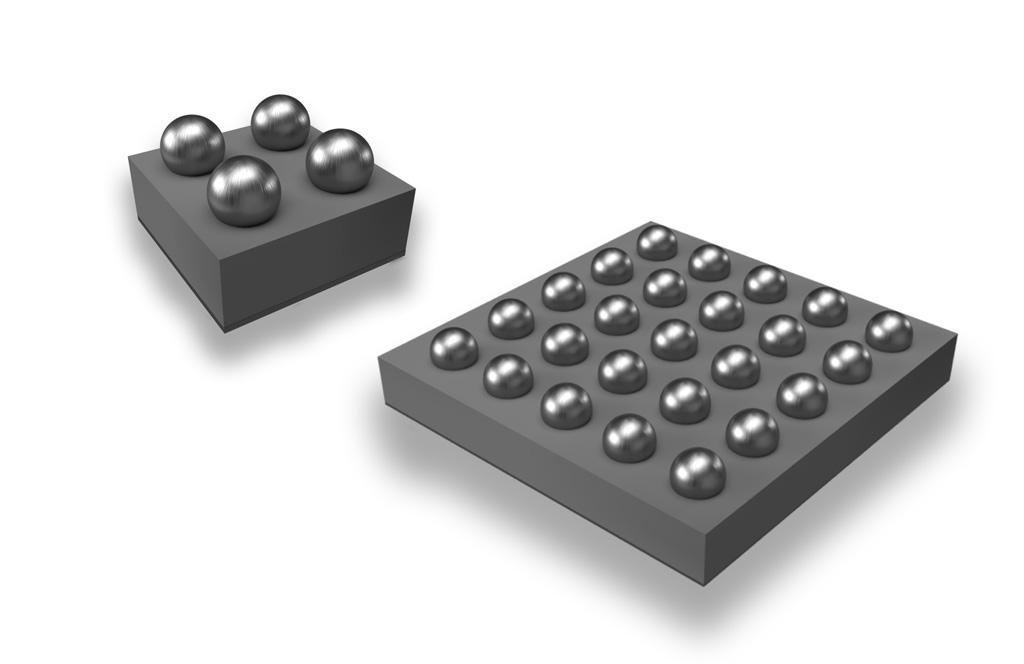

さらに、全製品 3.0mm 角以下外形形状を持つ WLCSP （ウエファーレベルチップサイズパッケージ）を採用するとともに、周辺外付け部品を極力取り込んだ回路構成により、省スペース化とトータル BOM コストを低減します。
特長
- バッテリー搭載機器に最適
- 様々な保護機能と低損失を両立
- WLCSP 超小型パッケージ
- トータル BOM コスト低減
アプリケーション
- ポータブル機器（携帯電話/タブレット）
- ソリッドステート/ハードディスクドライブ
- ミニデスクトップ PC/モニター
- その他、バッテリー搭載機器全般
ラインアップ
| 型番 | 特長 | 入力電圧範囲 | ロードスイッチ オン抵抗 |
最大許容電流 | パッケージ |
|---|---|---|---|---|---|
| KTS1601 | スルーレートコントロール 逆流防止 |
1.5 ～ 5.5V | 20.0mΩ | 2.0A | 1.0mm × 1.0mm WLCSP-4 |
| KTS1601-1 | スルーレートコントロール 逆流防止 出力ディスチャージ |
1.5 ～ 5.5V | 20.0mΩ | 2.0A | 1.0mm × 1.0mm WLCSP-4 |
| KTS1605 | スルーレートコントロール 逆流防止 |
1.5 ～ 5.5V | 10.5mΩ | 5.0A | 1.0mm × 1.5mm WLCSP-6 |
| KTS1605-1 | スルーレートコントロール 逆流防止 出力ディスチャージ |
1.5 ～ 5.5V | 10.5mΩ | 5.0A | 1.0mm × 1.5mm WLCSP-6 |
| KTS1697A | 電流シンク保護スイッチ | 3 ～ 23V | 11.0mΩ | 7.0Arms | 2.7mm × 2.7mm WLCSP55-25 |
PDF資料請求
ロードスイッチ製品ラインナップチラシ（和文）
