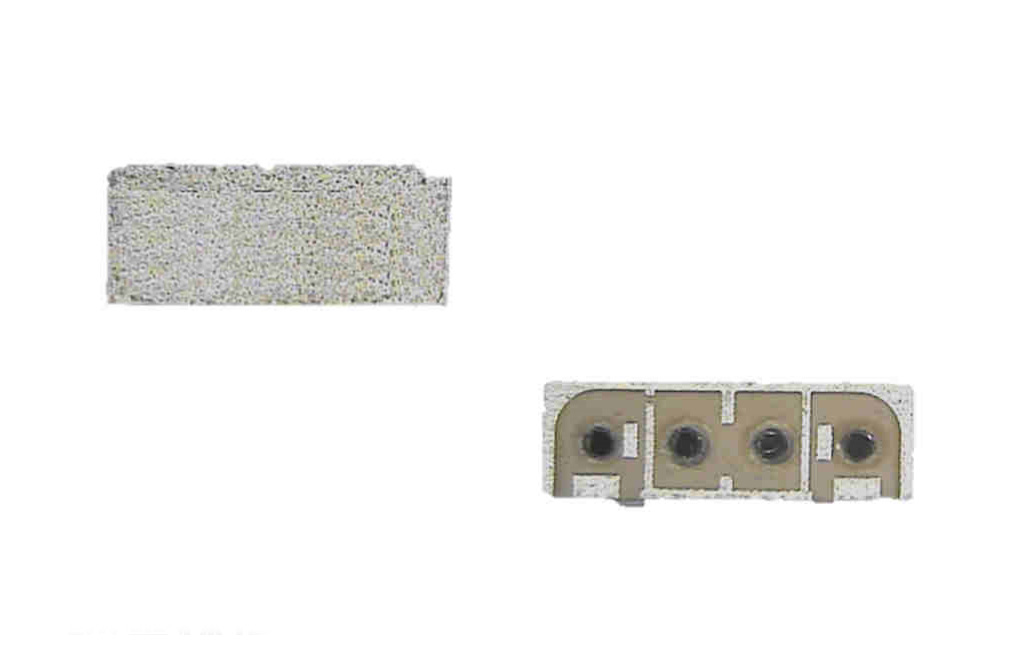

ジョハンソンテクノロジー社は、5GHz 帯誘電体同軸共振バンドパスフィルタ 2品種をリリースしました。5GHz 帯域に割り当てられた U-NII バンド（免許不要で利用可能）用に開発されたバンドパスフィルタです。
5GHz 帯は、免許不要で利用可能である反面、近接した帯域利用を求められるため、指定された帯域の信号だけを確実にフィルタリングするよう、非常に急峻な通過特性が求められます。
このバンドパスフィルタは同軸共振器型のため小型面実装形状ながら高いフィルタリング特性を有し、5GHz 帯 U-NII ワイヤレス機器に最適のバンドパスフィルタです。

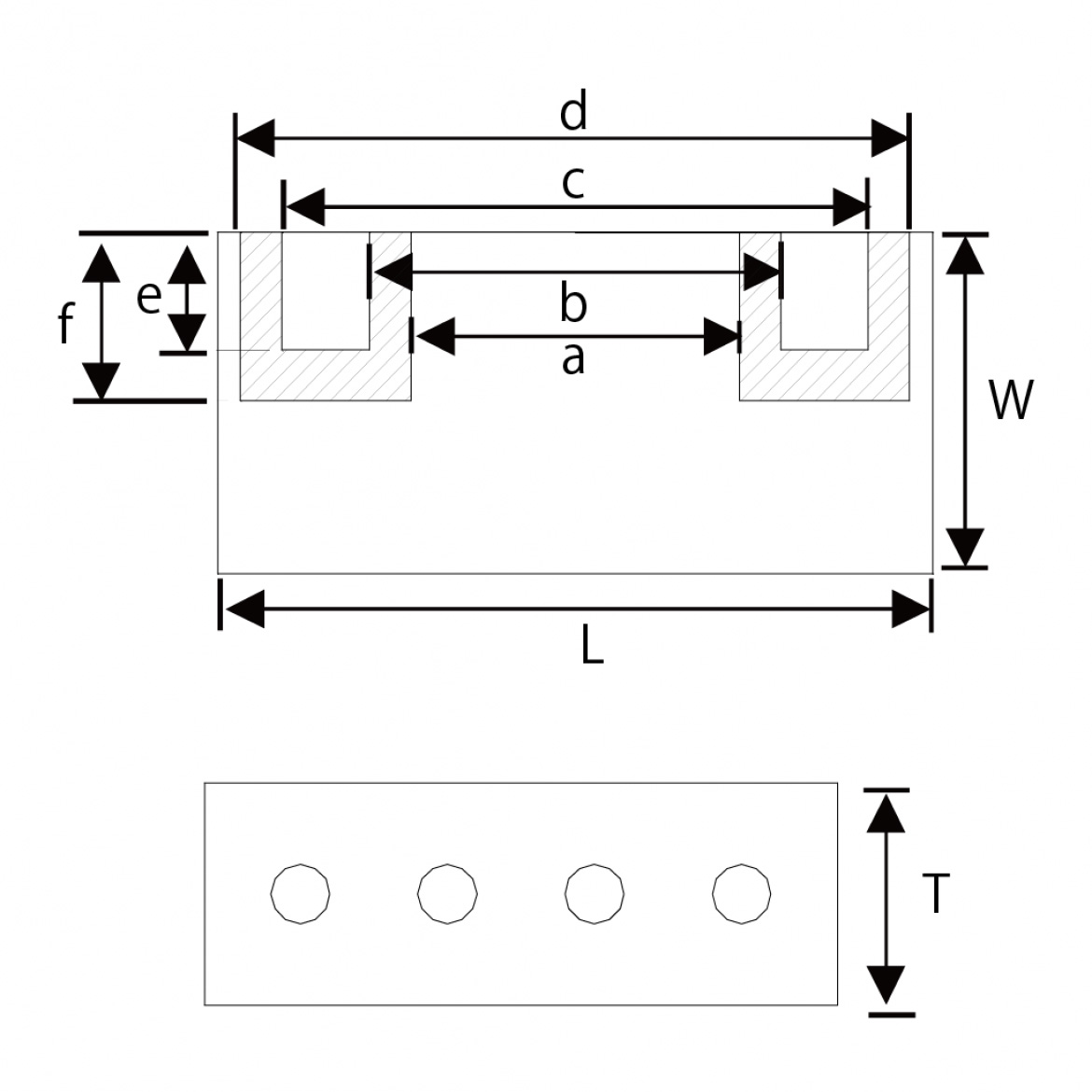

外見寸法
| in | mm | |
|---|---|---|
| L | 0.337 ±0.010 | 8.56 ±0.25 |
| W | 0.128 ±0.010 | 3.25 ±0.25 |
| T | 0.114 ±0.010 | 2.90 ±0.25 |
| a | 0.156 ±0.010 | 3.95 ±0.25 |
| b | 0.195 ±0.010 | 4.95 ±0.25 |
| c | 0.278 ±0.010 | 7.05 ±0.25 |
| d | 0.317 ±0.010 | 8.05 ±0.25 |
| e | 0.053 ±0.010 | 1.35 ±0.25 |
| f | 0.077 ±0.010 | 1.95 ±0.25 |

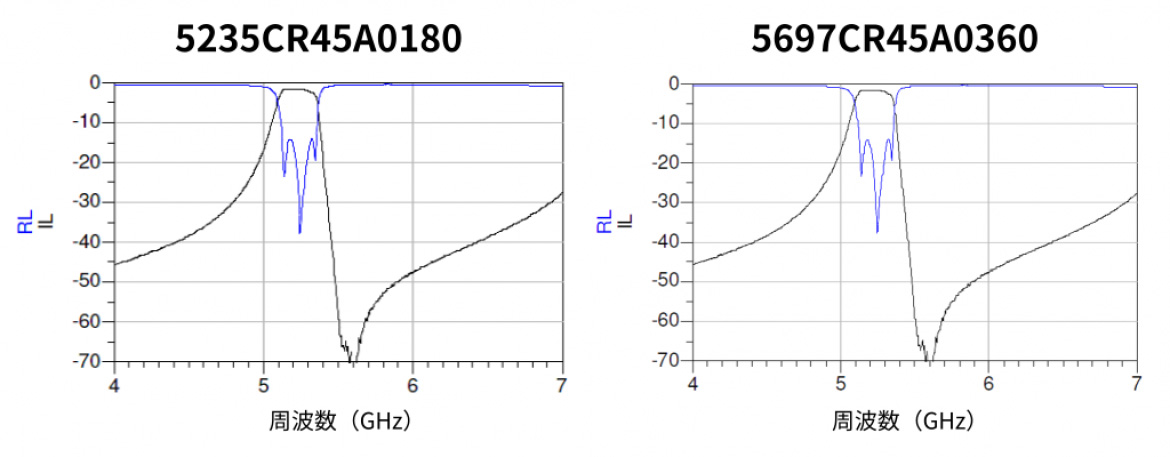

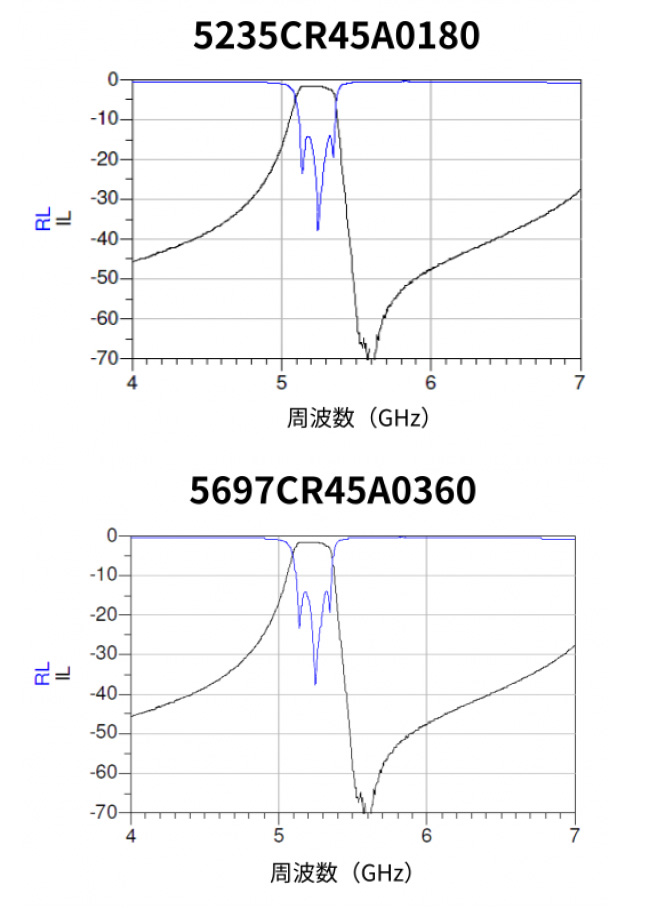

挿入損失と反射損失の特性
仕様
| バンド | 型番 | 周波数 | 挿入損失 | 反射損失 | 減衰 |
|---|---|---|---|---|---|
| U-NII Low | 5235CR45A0180 | 5150 ～ 5330 MHz | 1.8db typ (2.4db max.) |
10db | 55db typ. (45 min.) @ 30 ～ 2700 MHz 48db typ. (42 min.) @ 3453 ～ 3547 MHz 45db typ. (40 min.) @ 3667 ～ 3883 MHz 52db typ. (50 min.) @ 5490 ～ 5850 MHz |
| U-NII High | 5697CR45A0360 | 5490 ～ 5850 MHz | 1.7db typ. (2.5db max.) |
10db | 48db typ. (43 min.) @ 30 ～ 2700 MHz 45db typ. (42 min.) @ 3453 ～ 3547 MHz 45db typ. (40 min.) @ 3667 ～ 3883 MHz 52db typ. (50 min.) @ 5150 ～ 5330 MHz |
