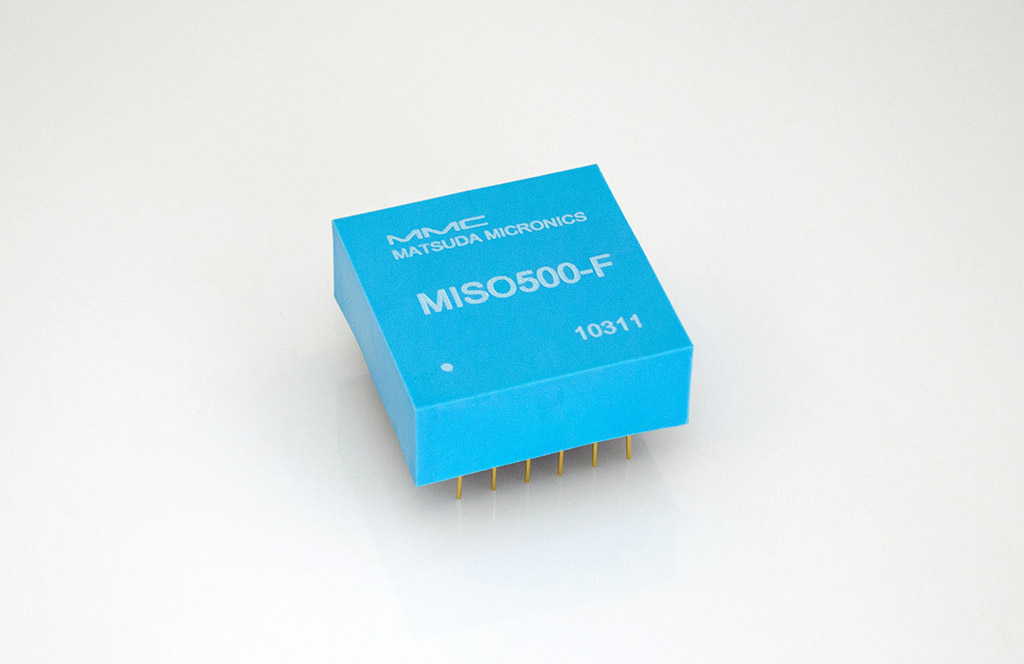

Isolation Amplifier MISO500-F

高耐圧 5000VAC アイソレーションアンプ MISO500-F

　
アイソレーションアンプ
トランス絶縁
絶縁アンプ
DC/DC コンバータ

MISO500-F は、入出力間の絶縁耐圧 5,000VAC を実現した、トランス絶縁方式のアイソレーションアンプです。独自開発のトランスを使用することで入出力間容量を小さくしており、高速サージに対し高耐圧を安全に実現、また差動入力の耐サージ特性にも優れた製品です。絶縁 DC/DC コンバータを内蔵しているので、絶縁側（２次出力側）の電源を別途用意する必要がありません。

アイソレーションアンプ MISO500-F

特長

  • 入力絶縁タイプ：２ポート絶縁
  • 高絶縁耐圧：5kVrms
  • 入出力間容量：9pF typ
  • アンプゲイン：×1 ～ ×10
  • 絶縁 DC/DC コンバータ内蔵、外付け部品不要

アプリケーション

  • 高圧電源機器
  • 無停電電源機器
  • 医療機器（超音波診断装置等）
  • 電力計装機器（配電盤、継電器、電流センス等）
  • インバータ機器

資料ダウンロード

MISO500-F データシート（日本語）PDF － 580.99 KB

オリジナル動画

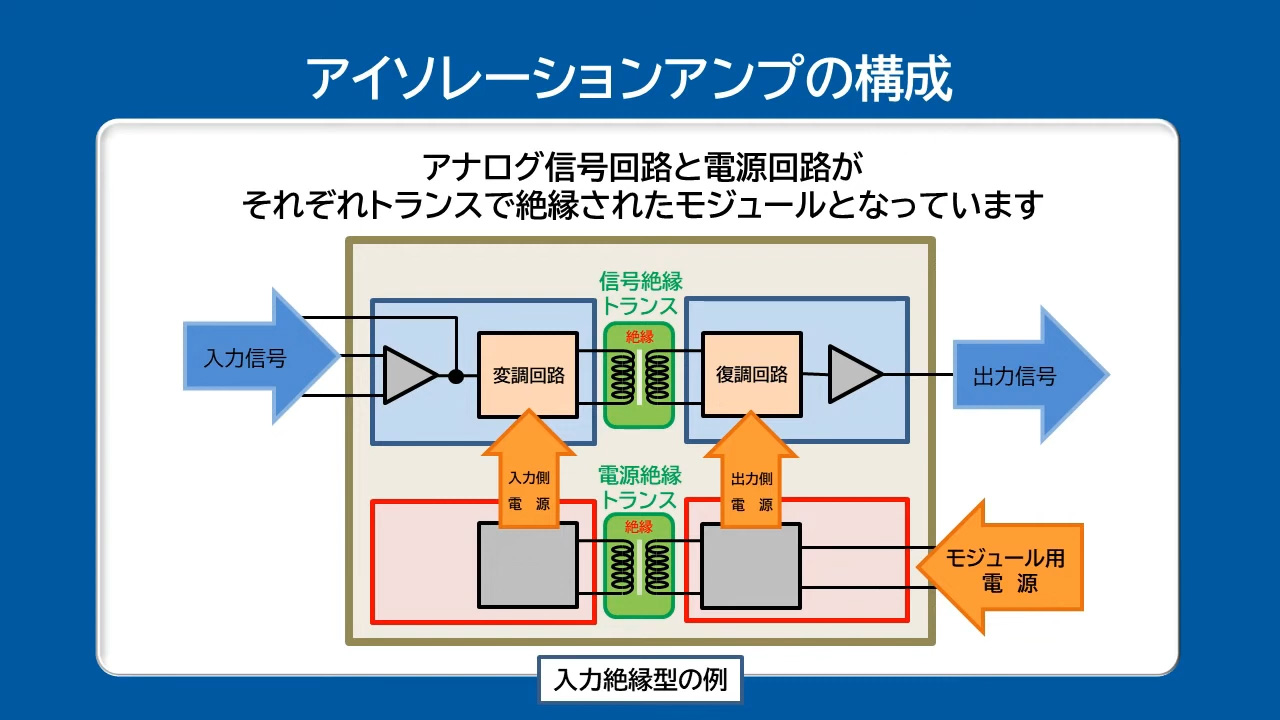

アイソレーションアンプのご紹介【技術解説動画】

アイソレーションアンプのご紹介【技術解説動画】 オリジナル動画を観る
