No. 25: FPGA Design Notes
不揮発性FPGAが実現する設計革新 ～PolarFire FPGAの5大特徴～（FPGA デザインノート 第２回）

はじめに

前回は、産業機器におけるFPGA導入時の5つの代表的課題—消費電力、設計複雑性、コンフィギュレーション信頼性、セキュリティ、長期供給—を整理しました。これらの課題は、従来の揮発性アーキテクチャを採用するFPGAの構造的な制約に起因する部分が大きく、システム設計全体に影響を及ぼします。本稿では、これらの課題に対応するために開発されたPolarFire FPGAの技術的特徴を解説します。PolarFire FPGAは、不揮発性のフラッシュベースアーキテクチャを採用することで、低消費電力、高信頼性、セキュリティ、長期供給保証を同時に実現し、産業機器での置き換え需要に応える設計思想を持っています。

1. 不揮発性アーキテクチャがもたらすシステム設計の変革

PolarFire FPGAは、コンフィギュレーションメモリとしてフラッシュベースの不揮発性メモリを採用しています。これにより、従来の揮発性アーキテクチャで必要だった外部PROM（プログラマブルROM）が不要となり、以下のメリットが得られます。

1-1. 部品点数の削減とBOMコスト低減

外部PROMが不要となることで、以下の部品を削減できます。

• コンフィギュレーションメモリ（フラッシュメモリ、EEPROM）
• 電源シーケンサ（FPGA本体とPROMの起動順序制御）
• バイパスコンデンサ、プルアップ/プルダウン抵抗などの受動部品

部品点数の削減は、調達コストだけでなく、基板面積、実装工数、検査工程の削減にもつながります。また、外部メモリとの通信経路が不要となるため、ノイズ対策やEMC設計の負担も軽減されます。

1-2. 起動時間の短縮と電源設計の簡素化

従来の揮発性アーキテクチャでは、電源投入後に外部PROMからコンフィギュレーションデータを読み込むため、数百ミリ秒から数秒の起動時間を要していました。PolarFire FPGAでは、電源投入と同時にコンフィギュレーションが完了するため、起動時間を大幅に短縮できます。

また、コンフィギュレーション時の突入電流が発生しないため、電源回路の設計マージンを小さくでき、電源ICの選定やバイパスコンデンサの配置設計が容易になります。

1-3. 信頼性の向上

外部PROMの故障、通信エラー、ノイズによるコンフィギュレーション失敗といったリスクが排除されます。産業機器では、電源の瞬断、サージ、静電気などの外乱が発生する環境も多く、起動時の信頼性向上は製品品質に直結します。

2. PolarFire FPGAの5つの技術的特徴

2-1. 低消費電力・低発熱：熱設計の自由度を高める

産業機器では、FPGA単体の消費電力だけでなく、発熱が筐体設計、冷却機構、周辺部品の寿命に与える影響を総合的に評価する必要があります。PolarFire FPGAは、フラッシュベースの不揮発性アーキテクチャと低消費電力プロセス技術により、従来の揮発性アーキテクチャと比較して大幅な消費電力削減を実現しています。

表1：消費電力比較例（従来の揮発性アーキテクチャとの比較）

※上表は、Microchip Technology社が公表している電力推定ツールを用いた比較計算例です（出典：Microchip "Power Comparison PolarFire FPGAs and SoCs vs. Competitors"）。比較対象はPolarFire SoC（MPFS095T）と従来の揮発性アーキテクチャを採用するSoC製品です。実際の消費電力は、使用するロジック規模、動作周波数、I/O構成により変動します。

説明：消費電力の差は、以下の連鎖的な設計メリットをもたらします。

• ヒートシンクの小型化または削減：放熱設計の自由度が高まり、筐体の小型化、軽量化が可能
• ファンレス設計の実現：騒音がなく、防塵性能が向上（通風孔が不要）
• 周辺部品の温度マージン確保：電解コンデンサ、樹脂部品、センサ類の寿命延長
• 高温環境下での安定動作：工作機械の制御盤、屋外設置の計測機器など、高温環境での信頼性向上

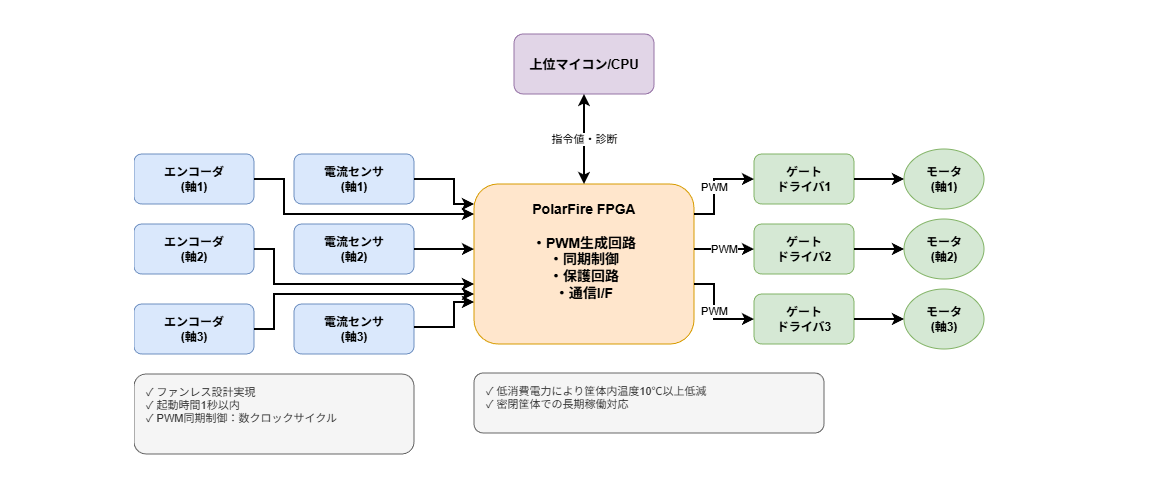

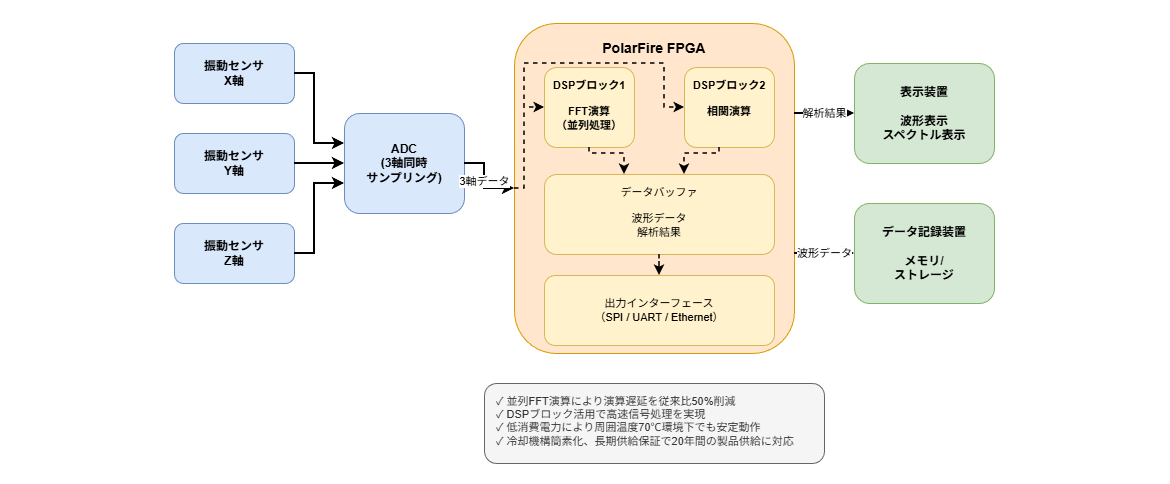

特に、モータ制御盤や搬送装置の制御ボックスなど、密閉筐体内に複数の発熱部品（パワー半導体、トランス、FPGA）が配置される用途では、FPGA単体の発熱削減が全体の熱設計を大きく改善します。

2-2. 不揮発性による設計と製造の簡素化

前述の通り、不揮発性アーキテクチャにより外部PROMが不要となることで、以下の実務的なメリットが得られます。

• 設計審査の簡素化：外部メモリとの通信タイミング、電源シーケンス、ノイズ対策の検討が不要
• 製造工程の削減：外部メモリへの書き込み工程、FPGA本体へのコンフィギュレーション検証が不要
• フィールドでの書き換え容易性：JTAG経由で直接FPGAを更新でき、外部メモリの交換作業が不要

これらは、開発期間の短縮だけでなく、量産段階での製造コストと品質管理の負担軽減にも寄与します。

2-3. SEU耐性：フィールドでの原因不明不具合を削減

SEU（Single Event Upset）とは、宇宙線や高エネルギー粒子がメモリセルに衝突し、記憶内容が反転する現象です。従来の揮発性アーキテクチャでは、コンフィギュレーションメモリがSRAMで構成されているため、SEUによってFPGAの動作が不定となるリスクがありました。

PolarFire FPGAは、コンフィギュレーションメモリが不揮発性であるため、SEUによる影響を受けにくい構造となっています。産業機器では、以下の実務的な価値があります。

• フィールドでの不具合切り分け工数の削減：「年に1回程度発生する謎のリセット」といった現象が、設計起因か環境起因かを特定する工数を削減
• 信頼性試験の簡素化：SEU試験（加速試験）が不要または簡素化され、認証取得期間の短縮が可能

なお、PolarFire FPGAは航空宇宙分野での採用実績もあり、極めて高い信頼性要求に対応できる設計思想を持っています。ただし、産業機器での採用においては、宇宙線耐性そのものよりも、「原因不明の不具合を減らせる」という実務的メリットが評価されるケースが多いと考えられます。

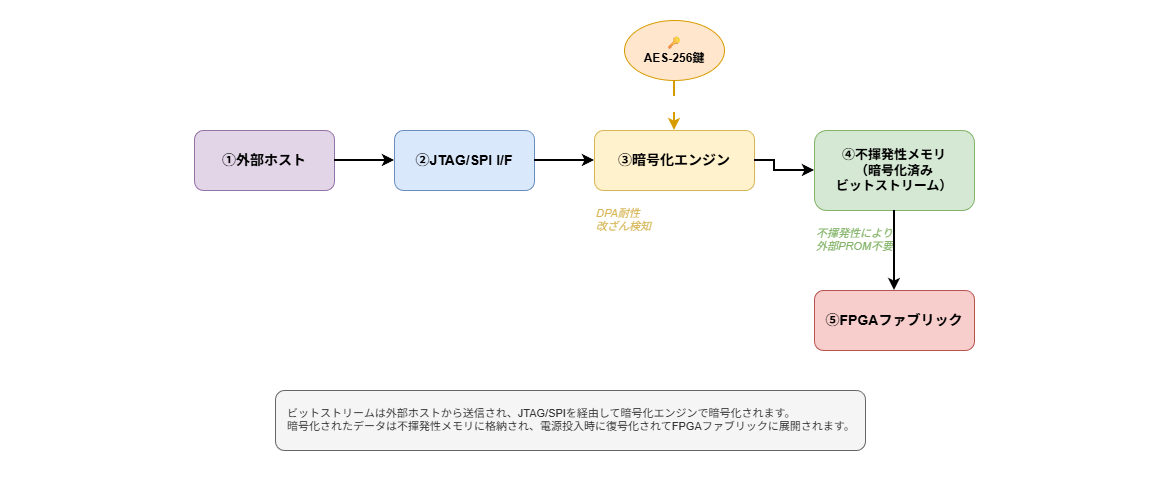

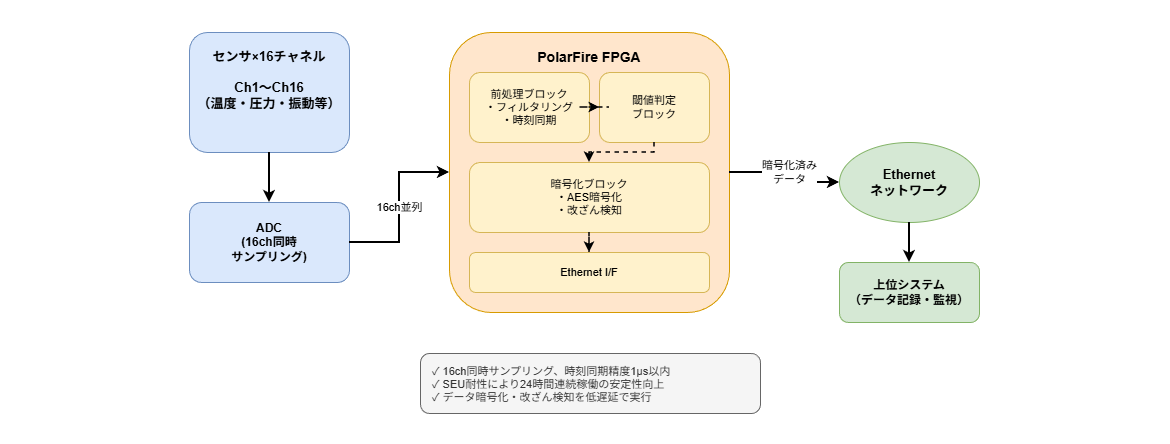

2-4. セキュリティ機能：Design SecurityとData Security

産業機器では、製品ライフサイクルが長く、フィールドでの保守作業も発生するため、設計情報（ビットストリーム）の保護と機器内データの保護の両面でセキュリティ対策が求められます。PolarFire FPGAは、以下の2段階のセキュリティ機能を提供します。

Design Security（設計資産の保護）

• ビットストリームの暗号化：すべてのビットストリームがAES-256で暗号化され、不揮発性メモリに格納
• DPA耐性：差分電力解析（Differential Power Analysis）攻撃に対する耐性を持つ暗号実装
• 改ざん検知：ビットストリームの整合性を検証し、不正な書き換えを検知

これにより、外部からの解析や模倣品製造のリスクを低減できます。

Data Security（機器内データの保護）

• 暗号コプロセッサ（オプション）：AES、SHA、PKIなどの暗号処理をハードウェアで高速実行
• セキュアブート機能：信頼されたコードのみを実行する機構

産業機器では、製造現場での鍵管理、フィールドでのファームウェア更新、廃棄時のデータ消去など、製品ライフサイクル全体でのセキュリティ運用が必要です。PolarFire FPGAは、これらの要件を設計段階から組み込むことができます。

2-5. 長期供給保証：製品ライフサイクルに対応

産業機器の製品ライフサイクルは10年～20年に及ぶため、デバイスの安定供給は選定時の重要な判断基準です。Microchip Technology社は、産業機器向けに長期供給保証プログラム（Longevity Program）を提供しており、PolarFire FPGAもその対象製品です。

これにより、以下のリスクを低減できます。

• 製造中断リスク：生産終了（EOL）による製品継続製造の不可能化
• 再設計コスト：代替デバイスへの移行に伴う設計変更、検証、認証取得の費用
• 保守部品の確保：既存製品のメンテナンス用の長期在庫確保

置き換え案件では、既存製品の供給不安が移行の主要因となるケースも多く、長期供給保証は意思決定の後押しとなります。

5. 評価キットによる検証：PolarFire Splash Kit

本稿で解説したPolarFire FPGAの特徴を短期間で評価するには、PolarFire Splash Kitが有効です。

https://www.microchip.com/en-us/development-tool/mpf300-splash-kit

主要スペック

• FPGA：PolarFire FPGA（MPF300Tシリーズ）
• ロジック規模：約300K論理エレメント
• 搭載メモリ：DDR4メモリ、オンボードフラッシュメモリ
• I/Oインターフェース：Ethernet、USB、PMOD拡張コネクタ
• 開発環境：Libero SoC（無償版対応）

想定用途

• 低消費電力設計の検証（電力測定、温度プロファイリング）
• 不揮発性による起動時間の確認
• セキュリティ機能（暗号化、改ざん検知）の評価
• 既存設計の移植性評価（他社FPGAからの置き換え検討）

具体的な入手方法、評価支援（測定手順、比較条件の調整、技術サポート）については、当社営業までお問い合わせください。貴社の設計要件に応じた評価プランをご提案いたします。

次回予告

第3回では、PolarFire SoCを取り上げます。PolarFire FPGAの特徴に加えて、監視用RISC-V E51コア、アプリケーション用RISC-V U54コア×4、コヒーレントなメモリサブシステム、オンチップDDRコントローラと豊富なペリフェラルを統合したアーキテクチャを解説します。モータ制御、センサ集約、信号処理といった産業機器の典型的な用途で、「監視・制御」「アプリケーション」「高速処理」の役割分担をどう設計するかを、システム構成レベルで整理します。
