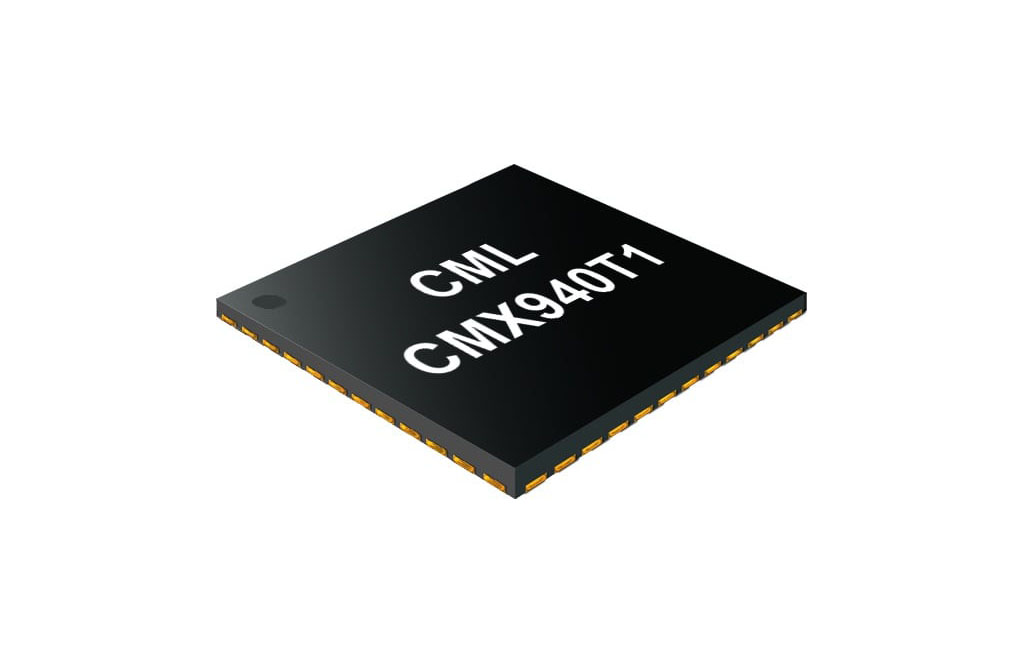

CMX940 は、内蔵された広帯域 VCO とプログラマブル出力分周器により、、49MHz から 2040MHz という広帯域の RF 信号を生成させるフラクショナル N PLL です。送信（Tx）ブロックと受信（Rx）ブロックそれぞれに信号を入力するために、２つの信号出力端子を備えています。低ノイズのクロック逓倍器により、近傍位相雑音を抑え、整数および分数境界でのスプリアスを低減できます。7×7mm LGA-48 パッケージ、そしてループフィルタと基準クロックのみの外付け部品により、実装面積を低減します。低動作電圧、低消費電力で、電池駆動の携帯型無線機器に最適です。
特長
- RF出力周波数：49 ～ 2040MHz
- 低消費電流：23 ～ 64mA
- 電源電圧：3.0 ～ 3.6V
- 低い正規化 PLL ノイズフロア：-225dBc/Hz（1Hz 換算）
- 代表的な位相ノイズ：-122dBc/Hz（520MHz、10kHz オフセット時）
- プログラマブル RF 出力（２系統）
- 低ノイズ VCO：-141dBc/Hz（520MHz、1MHz オフセット時）
- 自動 VCO 選択およびキャリブレーション機能
- 16/24ビット・フラクショナル N PLL モード
- デジタル・ロック検出機能
- 高い比較周波数（最大120MHz）
- 超高速周波数切り替え（＜50μs）
- 低スプリアス特性：-75dBc（typ.）
アプリケーション
- PMR/LMR（ETSI 拠無線機を含む）
- 公共安全用無線
- 無線データモデム
- GNSS RTK
- ワイヤレスマイク
- 海上用無線
- AIS、VDES
- 汎用 RF/IF
資料ダウンロード
CMX940T1 製品プレビュー（英文）PDF － 1.28 MB

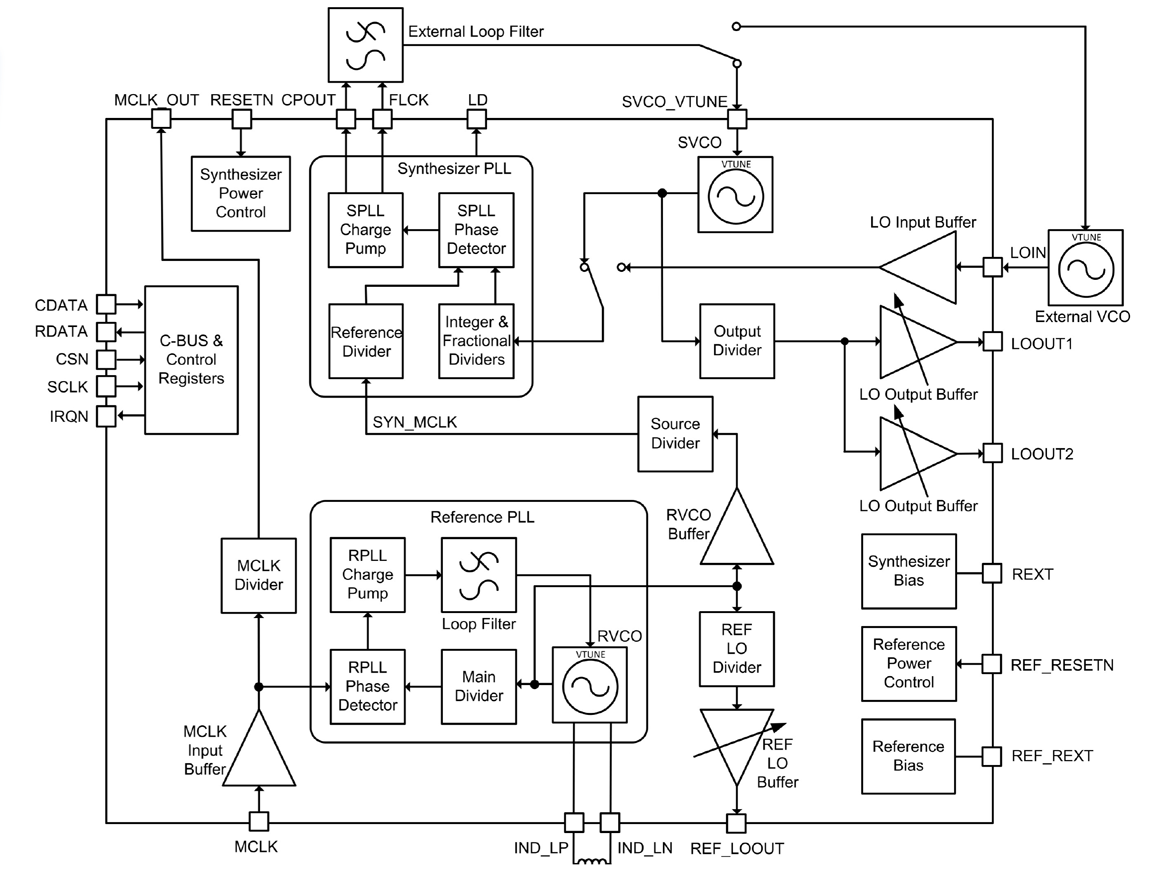

機能ブロック図
