Heatsink 33VF053

基板搭載品 ヒートシンク 33VF053

寸法図

寸法図

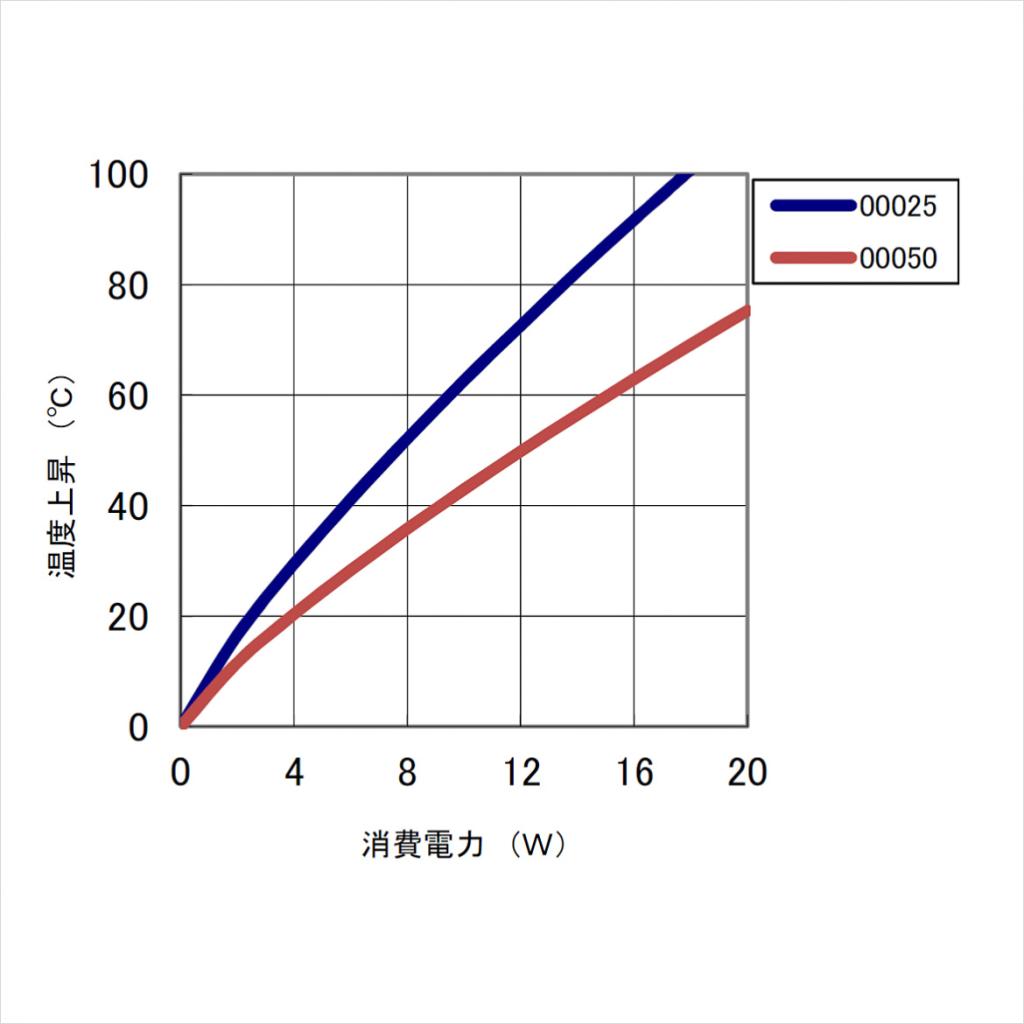

温度上昇チャート

温度上昇チャート

標準仕様

高さ 33.00mm
52.20mm
重量 0.964Kg/m
材料 アルミニウム合金
材質 A6063S-T5・端子部:SPCC スズメッキ
押出型公差 JIS H4100 普通級
切断寸法公差 300mm 以内 ±0.5
切除加工公差 JIS B-0405 中級

33VF053 のバリエーション例

注文型番 切断の長さ 表面処理 熱抵抗値 消費電力
33VF053-00025 25mm 脱脂 6.5℃/W ~ 9W
33VF053-00050 50mm 脱脂 4.4℃/W ~ 13W
