Heatsink 20PB020

標準品/基板搭載品 ヒートシンク 20PB020

寸法図

寸法図

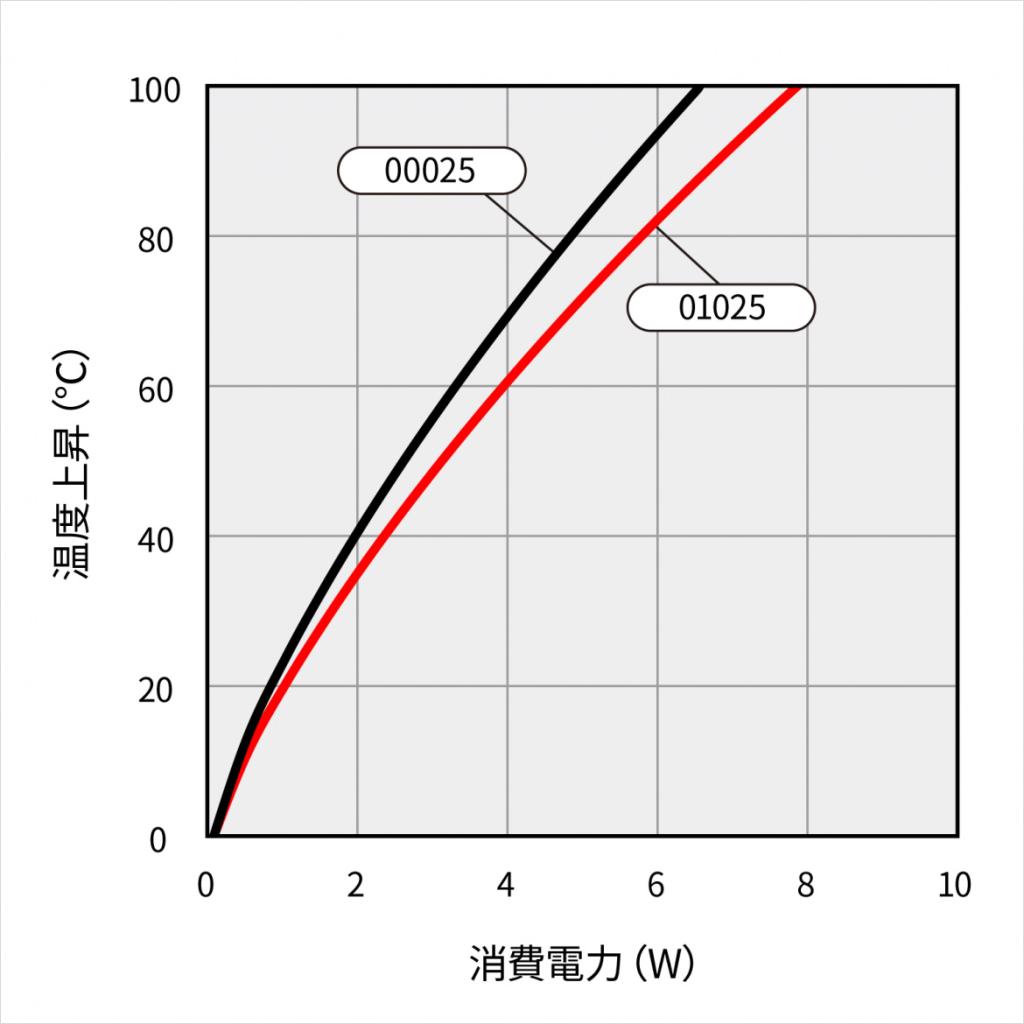

温度上昇チャート

温度上昇チャート

標準仕様

高さ 20.00mm
20.00mm
重量 0.427kg/m
材料 アルミニウム合金
材質 A6063S-T5(破断面を除く)・ ピン部:黄銅スズメッキ
押出型公差 JIS H4100 普通級
切断寸法公差 300mm 以内 ±0.5
切除加工公差 JIS B-0405 中級

20PB020 のバリエーション例

注文型番 切断の長さ 表面処理 熱抵抗値 消費電力
20PB020-00025 25mm 脱脂処理 18.7℃/W 2W ~ 4W
20PB020-01025 25mm 黒アルマイト 16.2℃/W 2W ~ 4W
