Heatsink 20KF070

汎用品 ヒートシンク 20KF070

寸法図

寸法図

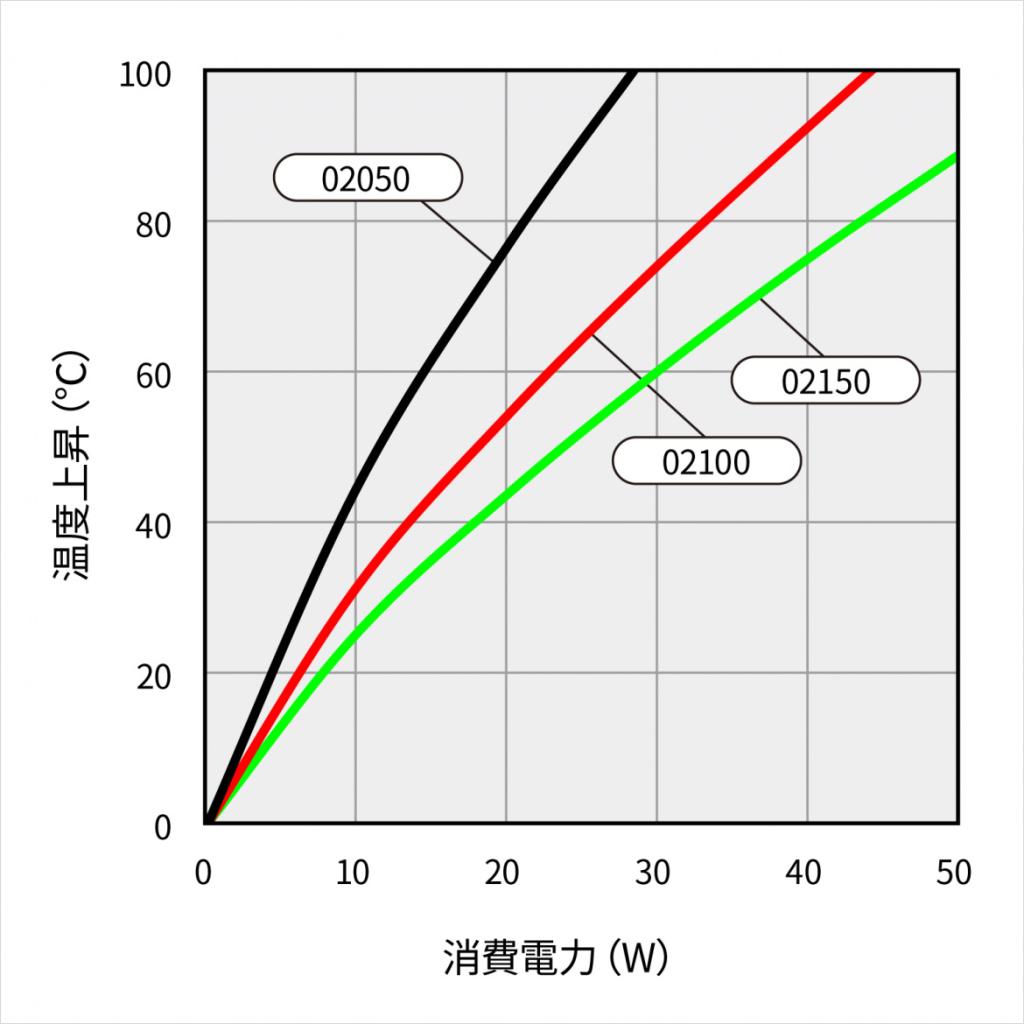

温度上昇チャート

温度上昇チャート

標準仕様

高さ 20.00mm
70.00mm
重量 1.93kg/m
材料 アルミニウム合金
材質 A6063S-T5・ピン部:黄銅スズメッキ(破断面を除く)
押出型公差 JIS H4100 普通級
切断寸法公差 300mm 以内 ±0.5
切除加工公差 JIS B-0405 中級

20KF070 のバリエーション例

注文型番 切断の長さ 表面処理 熱抵抗値 消費電力
20KF070-02050 50mm 白アルマイト 4.13℃/W 2W ~ 4W
20KF070-02100 100mm 白アルマイト 2.71℃/W 2W ~ 4W
20KF070-02150 150mm 白アルマイト 2.14℃/W 2W ~ 4W
