寸法図

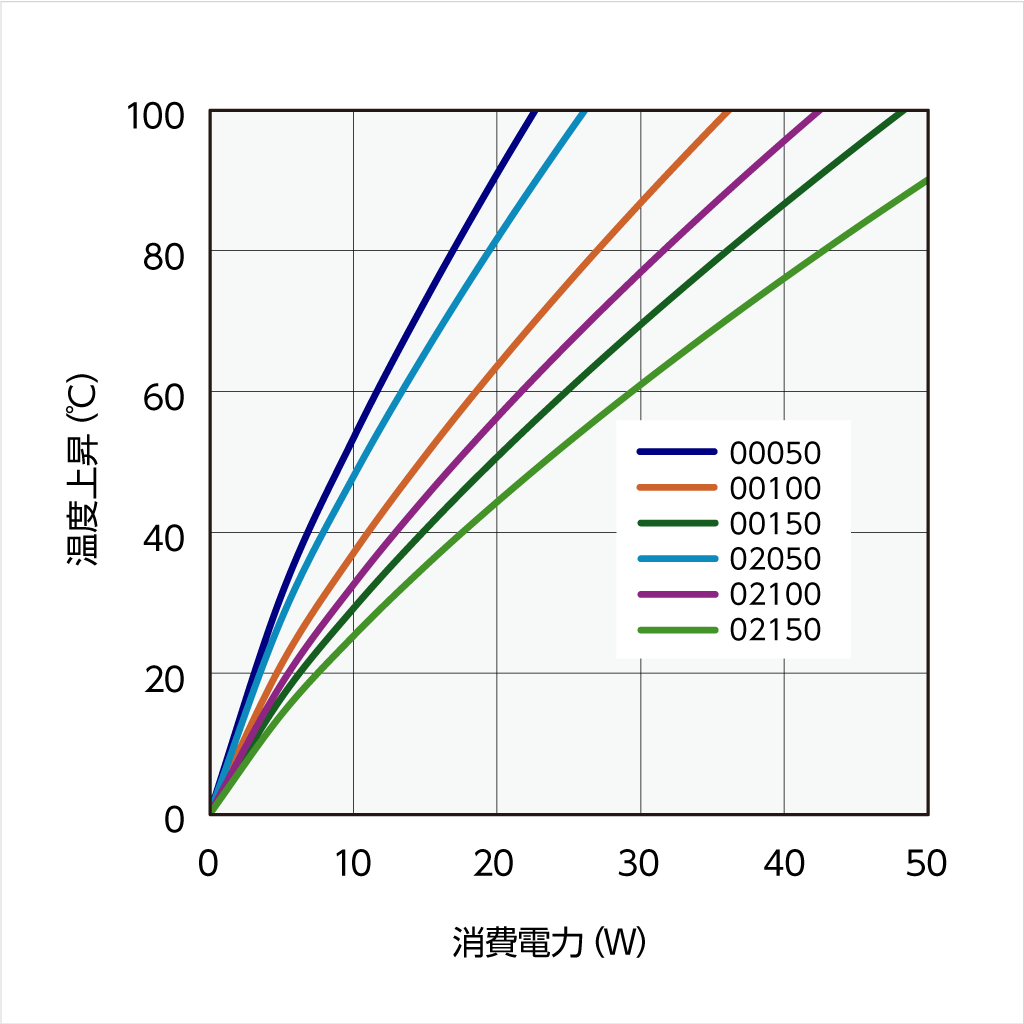

温度上昇チャート
標準仕様
| 材料 | アルミニウム合金 |
|---|---|
| 材質 | A6063-T5 |
| 押出型公差 | JIS H4100 普通級 |
| 切断寸法公差 | 300mm 以内 ±0.5 |
| 切削加工公差 | JIS B-0405 中級 |
| 高さ | 12.00mm |
| 幅 | 101.50mm |
| 重量 | 1.67kg/m |
12KF101 のバリエーション例
| 注文型番 | 切断の長さ | 表面処理 | 熱抵抗値 | 消費電力 |
|---|---|---|---|---|
| 12KF101-00050 | 50mm | 脱脂 | 4.92℃/W | ~12W |
| 12KF101-00100 | 100mm | 脱脂 | 3.16℃/W | ~18W |
| 12KF101-00150 | 150mm | 脱脂 | 2.41℃/W | ~24W |
| 12KF101-02050 | 50mm | 白アルマイト | 4.28℃/W | ~14W |
| 12KF101-02100 | 100mm | 白アルマイト | 2.73℃/W | ~21W |
| 12KF101-02150 | 150mm | 白アルマイト | 2.11℃/W | ~28W |
