OLED 有機EL COG構造 ウェアラブル I2C I/F

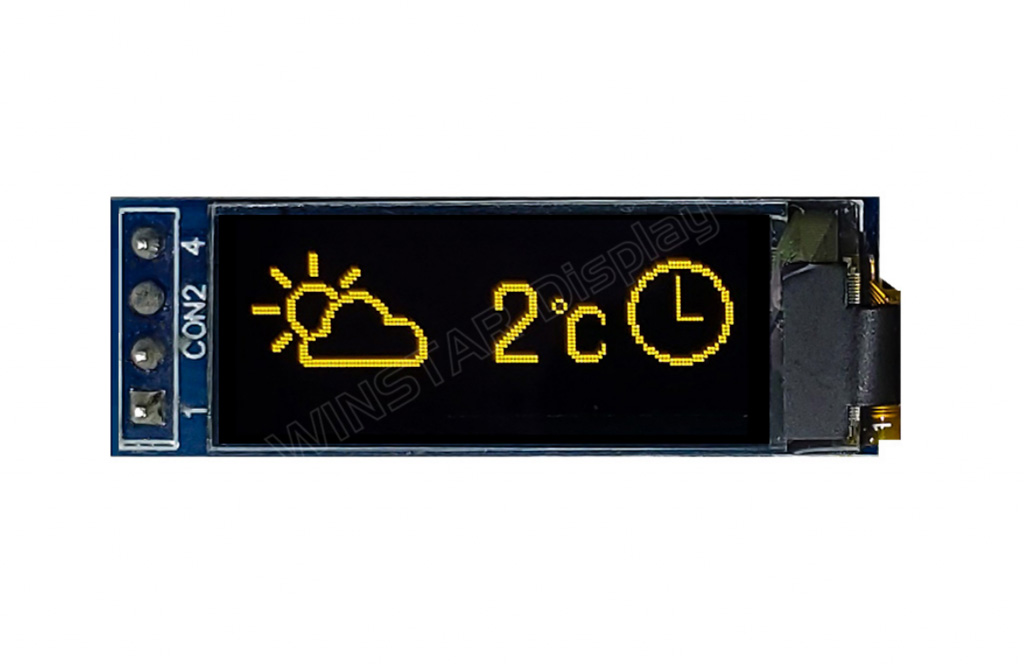

WEA012832F は、0.91 インチ・128ｘ32 ドット、Duty 数は 1/32 です。このモジュールの基板の外形寸法は 35.8ｘ12.0ｍｍ で、４本のメタルピンがあり、四つの取り付け穴があります。電源電圧は 3V/5V で、パネルの供給電圧は 7.5V（内部昇圧）です。表示エリアを 50％ 程度の点灯する表示にした場合、消費電流は 13mA@3VDD (Typ.) となり、動作温度は -40℃～+80℃ で、保存温度は -40℃～+85℃ です。
特長
- グラフィック OLED
- 基板付き COG 構造
- 128×32 ドット
- 電源電圧3V/5V
- 1/32 デューティー
アプリケーション
- ウェアラブル機器
- デジタルカメラ
- オーディオ機器
- 防犯設備、医療機器
- AI家電
仕様
| サイズ | 0.91 インチ |
|---|---|
| 外観寸法 | 35.8 × 12 × 2.41mm |
| ビューエリア | 24.384 × 7.584mm |
| アクティブエリア | 22.384 × 5.584 |
| ドットサイズ | 0.152 × 0.152mm |
| ドットピッチ | 0.175 × 0.175mm |
| 表示モード | パッシブマトリックス |
| 駆動方法 | 1/32 Duty |
| コントロールIC | SSD1306 |
| インターフェース | I2C |
| 電源電圧(ロジック) | 3.0V / 5.0V |
| 表示色 | 白色、黄色、青色 |
| 保存温度範囲 | -40℃ ～ +85℃ |
| 動作温度範囲 | -40℃ ～ +80℃ |
資料ダウンロード
WEA012832F データシート（153KB PDF、英文）製品動画
この製品の表示を実際にご覧になれるデモ動画です。動画の表示色は白色ですが、その他に黄色と青色もラインアップしています。
