Fully Featured 15W Power-over-Ethernet Module

IEEE802.3af 準拠 15W 出力 PD モジュール Ag97000-FL

　
PoE
PD
PoE モジュール
IEEE802.3af
イーサネット
監視カメラ

Ag97000-FL は、旧型モデル（Ag9700-FL）の部品コストと部品配置の見直しを行い、より高いコストパフォーマンスと片面実装を実現しました。旧モデルに比べて約 20% プライスダウンと、片面実装による横幅が旧モデルより約 30％ 薄くなり、ブリッジ整流器も内蔵されています。また、起動時の「規格外」電圧による PD の損傷を防ぐために、低電圧起動機能が強化されており、信頼性と堅牢性が向上しています。出力電圧は 5V、12V、24V 出力に対応し、IEEE802.3af 準拠、IP カメラや無線 AP など幅広い PoE 機器に最適です。

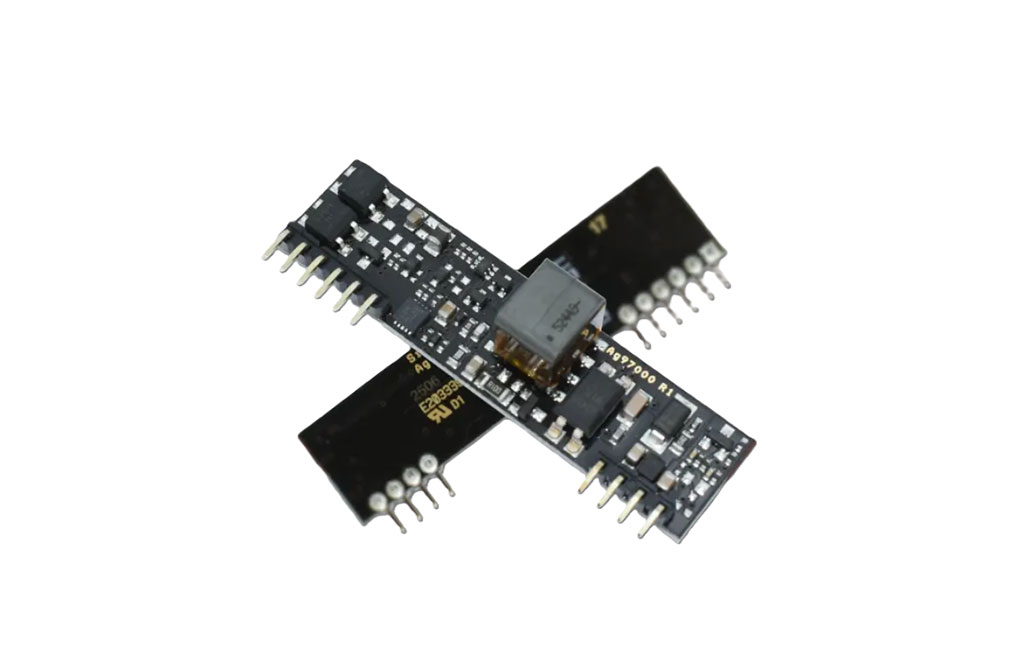

PD モジュール Ag97000-FL

特長

  • IEEE802.3 準拠 PD 出力電力 12W、9W
  • 片面実装モジュール設計
  • 56mm（長さ）× 14mm（高さ）× 13mm（奥行）
  • 電力クラスの設定可能：クラス 0 ～ 3
  • 出力電圧：5V、12V、24V
  • 過負荷および短絡保護機能
  • 動作温度範囲：-40℃ ～ +85℃（工業用）

アプリケーション

  • IP カメラ
  • タッチパネル
  • WiFi 発信機（アクセスポイント）
  • 入退室管理端末

資料ダウンロード

AG97000 データシート（英文）PDF － 614.48 KB
