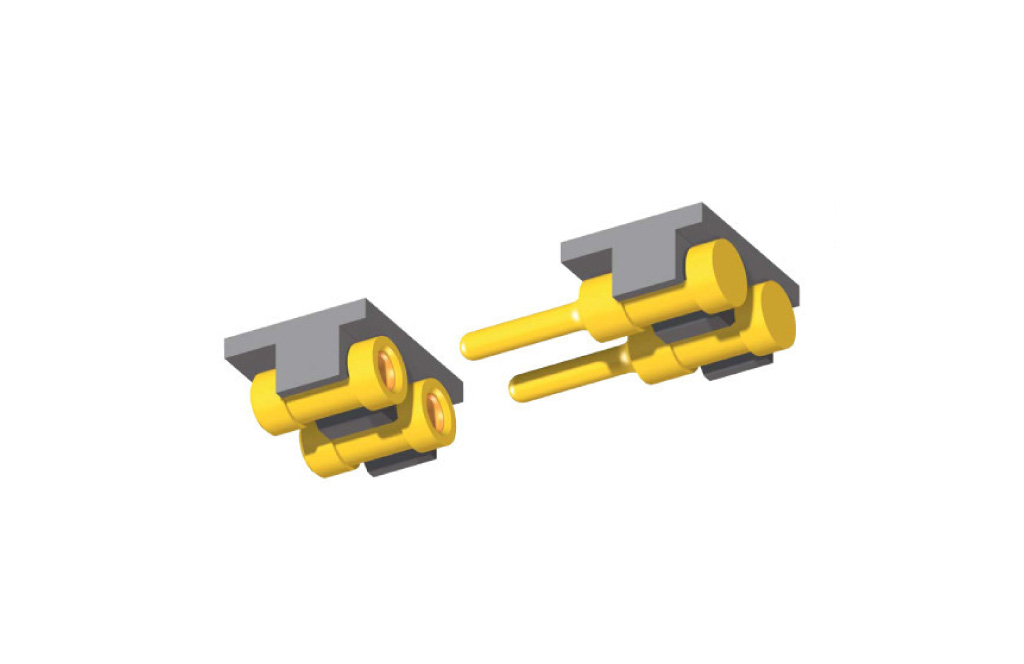

PRECI-DIP 社の LED 照明用 In-Line コネクタは、基板間同士の接続にはピン/ソケットコネクタを使用し、電源入力線部分にはソケットコネクタに被覆を剥いた単線電線を直接ソケットコネクタに挿入し使用することが可能です。
仕様
| 嵌合ピン径 | 0.32 – 0.52mm | |
|---|---|---|
| 最少嵌合長 | 2mm | |
| 引抜き力 | Min 4.0N (AWG-#24単線使用時) | |
| 許容電流値 | 3A | |
| 接触抵抗 | Max 10mΩ | |
| 高さ | コンタクト単品 | 1.7mm |
| 樹脂ハウジング含む | 2.4mm | |
型番情報
型番 15062‐PP‐1210 ※ PP はメッキコード
| PP コード | スリーブ | CLIP | |
|---|---|---|---|
| 87 | 錫メッキ | 金フラッシュ | |
| 83 | 錫メッキ | 0.75μm 金メッキ | |
| 88 | 錫メッキ | 錫メッキ | |
