No. 23: What is a Pulse Transformer?
パルストランスとは？ デジタル信号を支える「縁の下の力持ち」

1. パルストランスとは？

パルストランス（Pulse Transformer）とは、その名の通り「パルス信号（矩形波信号）」を、その鋭い立ち上がりや形状をできるだけ保ったまま伝送することに特化した部品です。

このトランスの極めて重要な役割に「ガルバニック絶縁（Galvanic Isolation）」があります。これは回路の一次側と二次側を電気的に切り離しつつ、磁気を通じて信号だけを渡す仕組みであり、これにより、高電圧回路からの保護や、ノイズの影響を低減することができます。

パルストランスの主な役割は、以下の２点に集約されます。

• 信号の伝送： パルス波形（0と1のデジタル信号）を、形を崩さずに二次側へ伝える。
• 絶縁： 回路の一次側と二次側を電気的に切り離し、ノイズの混入や感電、回路の破損を防ぐ。

電磁誘導の原理を利用する点ではアナログトランスと同じですが、「高速な立ち上がり」とデジタル信号として十分な品質を保った矩形波を維持するように設計され、LAN通信やゲートドライブ用途など、現代のデジタル社会の通信を支える必須パーツです。

2. アナログトランス（電源用トランス）との違い

一言でいうと、アナログトランスは「エネルギーを効率よく運ぶこと」、パルストランスは「情報を正確に運ぶこと」に特化しています。

① 入力波形と周波数の捉え方

アナログトランス：単一の周波数を扱う
東日本50Hzや西日本60Hzといった特定の周波数を、主な設計対象とする正弦波状の電圧を扱います。設計上は、その特定の周波数で最も効率が良くなるように最適化すれば済みます。

パルストランス：非常に広い周波数帯域を扱う
矩形波（パルス）は、数学的には「基本波＋無数の奇数次高調波」の集合体です

• パルスのカドをシャープに保つ（立ち上がりを速くする）には、高周波成分を通さなければなりません。
• パルスの平坦な部分を維持するには、低周波側まで十分に帯域が確保されている必要があります。 つまり、パルストランスには非常に「ワイドレンジ（広帯域）」な特性が求められるのです。

② コア材（鉄心）の材質と構造

周波数の違いは、材料選びに直結します。

• アナログトランス：ケイ素鋼板（鉄板の積層）
  低周波で大きなエネルギーを通すため、磁束密度の限界が高い「鉄」系の材料を使います。ただし、鉄は電気を通しやすいため、高周波では「渦電流（うずでんりゅう）」という損失が激増し、熱くなって使えません。
• パルストランス：フェライト（磁性セラミックス）
  高周波特性に優れたフェライトを使用します。フェライトは電気抵抗が高いため、高周波になっても渦電流が発生しにくく、パルス信号のエネルギーを熱に逃さずに二次側へ伝えられます。

③ 重要パラメータの違い

アナログトランス：電力変換効率（“いかに損失を減らすか”）
変圧の際にエネルギーが熱として逃げないよう、電力変換効率（90%以上など）を追求します。波形が少々歪んでも、電力として所定のエネルギーが供給できれば問題にならないケースが多いです。

パルストランス：信号波形精度（“いかに波形を守るか”）
デジタル信号において、波形の歪みは「通信エラー」や「誤動作」に直結します。

• 立ち上がり（Rise Time）： 漏れインダクタンスを極限まで減らして、高速に応答させる。
• フラットな上部（Droop）： 磁化インダクタンスを確保し、パルスが途中で垂れ下がらないようにする。

アナログトランスは「いかに効率よく電力を送るか」を重視しますが、パルストランスは「いかに波形を歪ませないか」を重視します。

3. パルストランスは、どこに使われている？

私たちの身近なところで、パルストランスは非常に重要な役割を担っています。

① LANインターフェース（Ethernet）

PCやルーターのLANポート（RJ-45コネクタ）の内部には、「LANマグネティクス」と呼ばれるパルストランスが必ず入っています。

• 役割：ケーブルを通して入ってくる外来ノイズの影響を低減し、高価な通信チップを電気的なダメージから保護します。
• ポイント：数十メートルという長いケーブルを流れる高速なデジタル信号を、絶縁を保ちながら正確に受け渡している点が大きな特徴です。

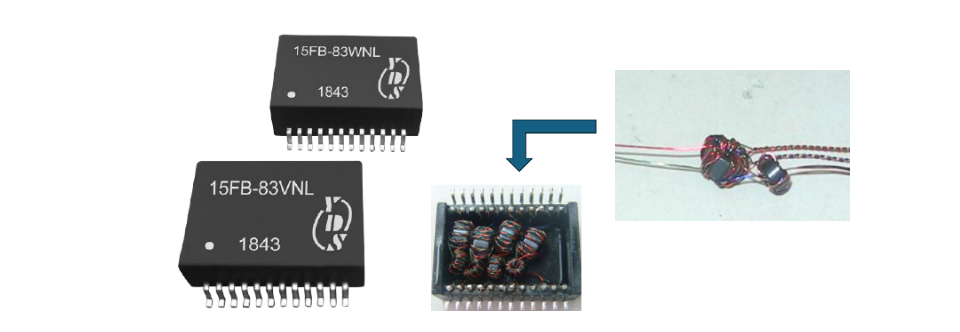

YDS 社製 Ehernet 用パルストランス 15F シリーズ

② スイッチング電源のゲート駆動

パワーMOSFETやIGBTを高精度にON/OFFさせるための「ゲートドライブ回路」で、制御信号を絶縁して伝えるために使われます。

• 役割：制御側のマイコン（低電圧）と、電力側の高電圧回路を絶縁しつつ、スイッチングのための鋭いパルス信号を伝えます。
• 電圧変換としての機能：単に信号を伝えるだけでなく、巻数比を利用してゲート駆動に適した電圧レベルに、パルス信号の振幅をスケーリングする役割も担います。マイコンからの低い信号電圧（例：3.3Vや5V）を、パワー半導体を駆動させるのに最適な電圧（例：15V）まで調整することで、確実なスイッチングをサポートします。
• ポイント：ここで波形がなまってしまったり、駆動電圧が不足したりすると、半導体素子が中途半端にONしてしまい、異常発熱や故障の原因になります。信号の「忠実な伝送」と「適切な電圧への変換」の両立において、不可欠な役割を担っています。

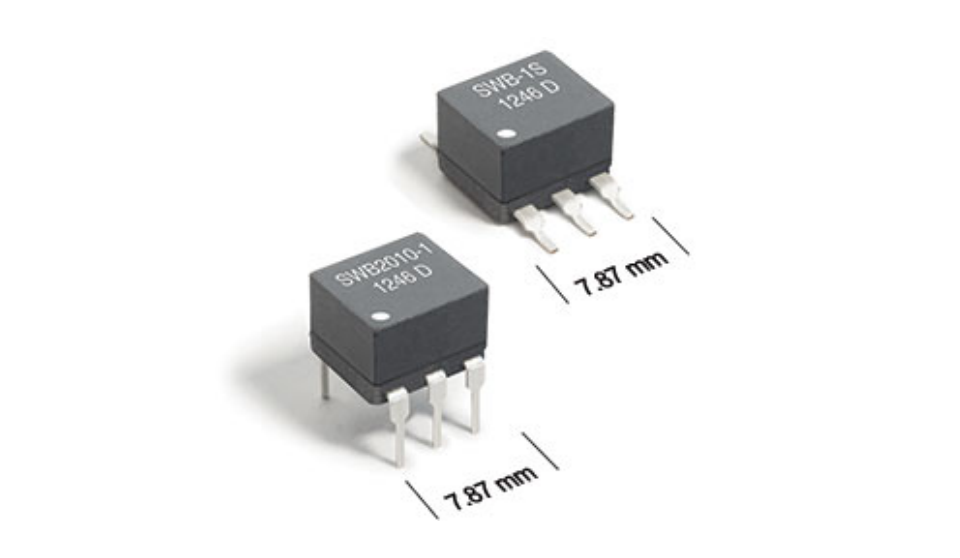

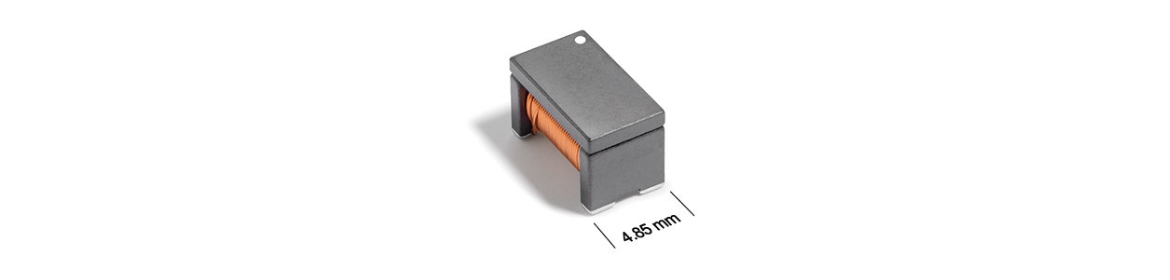

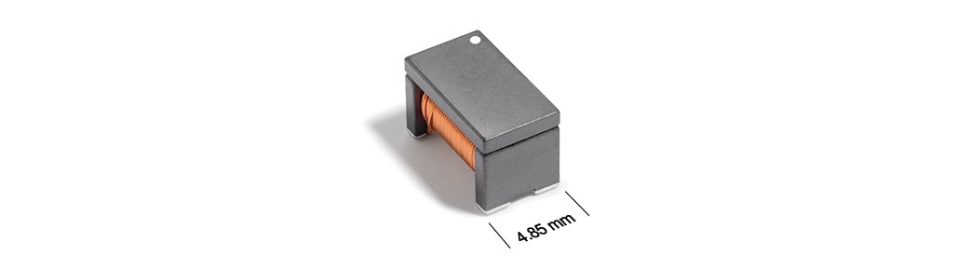

Coilcraft 社製ゲートドライブ用絶縁トランス HTX8045C シリーズ

4. なぜパルストランスが必要なのか？ ― 他の絶縁デバイスとの違い

回路を電気的に切り離す（絶縁する）手段としては、フォトカプラなども有名ですが、なぜパルストランスが選ばれるのでしょうか？そこには明確な技術的メリットがあります。

パルストランスのメリット

• 高速信号への追従性：フォトカプラは光を介するため、内部の受光素子の遅延がネックとなります。一方、パルストランスは磁誘導を利用するため、ナノ秒オーダーの鋭い立ち上がりを持つ高速パルス信号にも対応でき、信号品質を高いレベルで保った伝送が可能です。
• 過酷な環境に強い（温度特性）：半導体デバイスであるフォトカプラは周囲温度の影響を受けやすいですが、受動部品であるパルストランスは温度による特性変動が比較的小さく、広い温度範囲で安定した動作が期待できます。
• 高い信頼性と長寿命：経年劣化による光出力の低下（CTR劣化）が起こるフォトカプラに対し、パルストランスは構造的に劣化しにくく、産業機器のような長期間の運用が前提となる環境に適しています。
• 双方向通信の可能性：基本的に一方向しか信号を送れないフォトカプラに対し、パルストランスは回路構成次第では、双方向の信号伝送に対応できる点も特徴です。

5. パルストランスの選定方法について ― PHYチップとEthernet通信規格との関係性 ―

Ethernet用途におけるパルストランスの選定は、単に「信号が伝わるかどうか」で判断できるものではありません。安定した通信品質と安全性を確保するためには、使用するEthernet規格とPHYチップとの適合性を正しく理解し、それらの要求を満たす仕様を持つ製品を選定する必要があります。

① Ethernet規格

Ethernet通信には、10BASE-T、100BASE-TX、1000BASE-Tなど、通信速度に応じた複数の規格が存在します。これらのEthernet規格は、単に通信速度が異なるだけでなく、使用される信号の周波数帯域や、波形の歪みに対する許容範囲も大きく異なります。通信速度が高速になるほど、信号の立ち上がりやタイミング精度に対する要求は厳しくなり、パルストランスには広帯域特性や低歪み特性が求められます。そのため、対象とするEthernet規格に対応したパルストランスを選定することが基本条件となります。

② PHYチップとの適合性

パルストランス選定において、特に重要なのがPHYチップとの適合性です。PHYチップは、Ethernet信号をアナログ信号として送受信する回路を内部に持っており、その動作は特定の電気的条件を前提として設計されています。そのため、PHYチップのデータシートには、推奨されるパルストランスの仕様や型番が記載されていることが多く、これらにはインダクタンス値や漏れインダクタンス、巻線構成など、通信品質に直結する条件が含まれています。PHYチップの想定条件に適合しないパルストランスを使用した場合、通信が不安定になり、リンクアップしないといった問題が発生する可能性があります。したがって、Ethernet規格だけでなく、必ずPHYチップとの適合性を確認した上で選定することが重要です。

③ 絶縁耐圧の確認

Ethernetインターフェースは外部ケーブルと直接接続されるため、安全性の観点から絶縁耐圧が重要な選定項目となります。パルストランスには、機器内部回路とLANケーブル間を電気的に絶縁する役割があり、規格で定められた耐圧性能を満たしている必要があります。一般的にEthernet用途では、一定以上の絶縁耐圧（例：1500Vrmsなど）が要求されます。この条件を満たさない場合、安全規格に適合せず、製品として使用できない可能性があるため、絶縁耐圧は必ず仕様として確認すべき項目です。

選定時の基本的な考え方

以上より、Ethernet用パルストランスの選定においては、

• 使用する Ethernet規格 に対応していること
• PHYチップとの適合性 が確保されていること
• 必要な 絶縁耐圧 を満たしていること

を総合的に確認する必要があります。

パルストランスは、通信品質と安全性の両方を支える重要な部品であり、Ethernet規格とPHYチップを切り離して考えることはできません。これらの関係性を正しく理解した上で選定を行うことが、安定したEthernet通信を実現するための基本となります。

6. まとめ：エンジニアとしての視点

パルストランスは、単なる「電圧を変える部品」ではなく、「デジタル信号の品質を保ちながら安全を確保する」ための精密に設計されたコンポーネントです。

今後、回路図の中でトランスの記号を見かけたら、「これは電力を送るためのものか、それとも信号のパルスを守るためのものか？」を意識してみてください。それだけで、回路全体の設計意図がより深く理解できるようになるはずです。
