カーリング テクノロジーズ社のGFCIと電磁式サーキットプロテクタ(30Aフレーム)をひとつのパッケージに一体化させたタイプ「PBシリーズ」を紹介いたします。UL 943 に準拠した人員保護のための5mA での漏電検知、またはUL 1053に準拠した機器保護(GFEP) のための30mA での漏電検知を選択できます。推奨アプリケーション: 感電防止、火災防止が要求される船舶関係及び可搬型の電源装置。

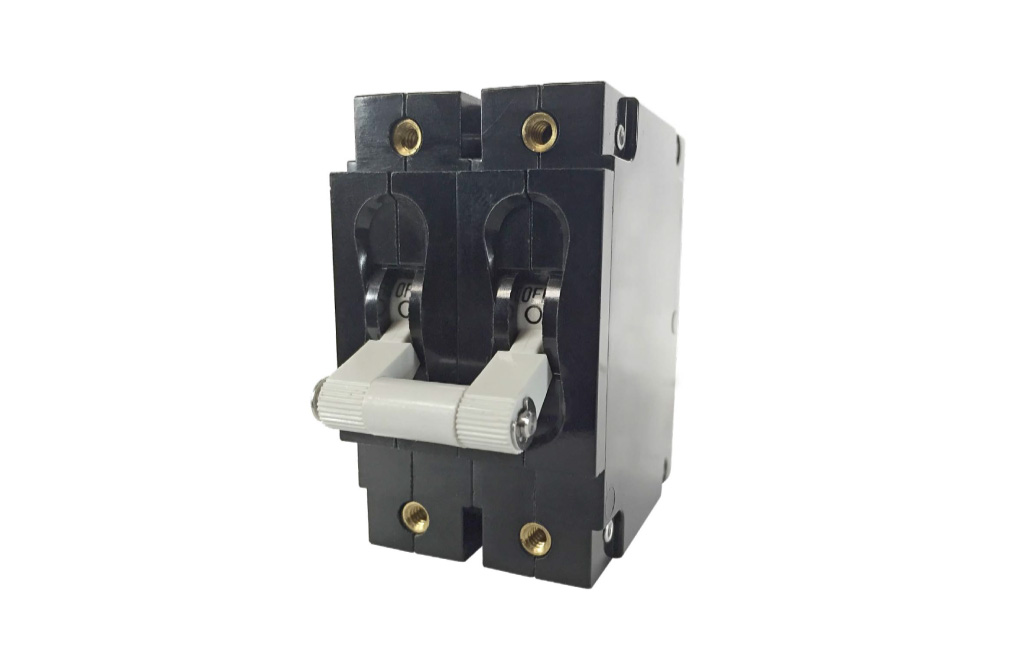

PBシリーズ サーキットプロテクタ概要
- 特徴及び仕様・最大定格電流30Aまで選択可能
- 回路構成: 直列型
- 定格電流: 0.1A～30A
- 定格電圧: 120/240VAC 60Hz (Class A GFCI品)
※GEFP品は50/60Hz対応 - 絶縁抵抗: 500VDCで100MΩ以上
- 遮断特性: 高速, 中速, 低速
- 極 数: 1～2極、及びスイッチニュートラルを含む3極
- アクチュエータ形状: ロッカー型, ハンドル型
- 安全規格: UL489, CSAに対応(GFCI)。UL1077対応(GFEP)
- 使用温度: -35℃～+65℃
- 端子形状
- クイックコネクト(0.250"タブ)
- ネジ端子(#8-32, #10-32, M4, M5)
