この製品は生産終了となっております。代替品について、弊社までお問い合わせください。 お問い合わせはこちら

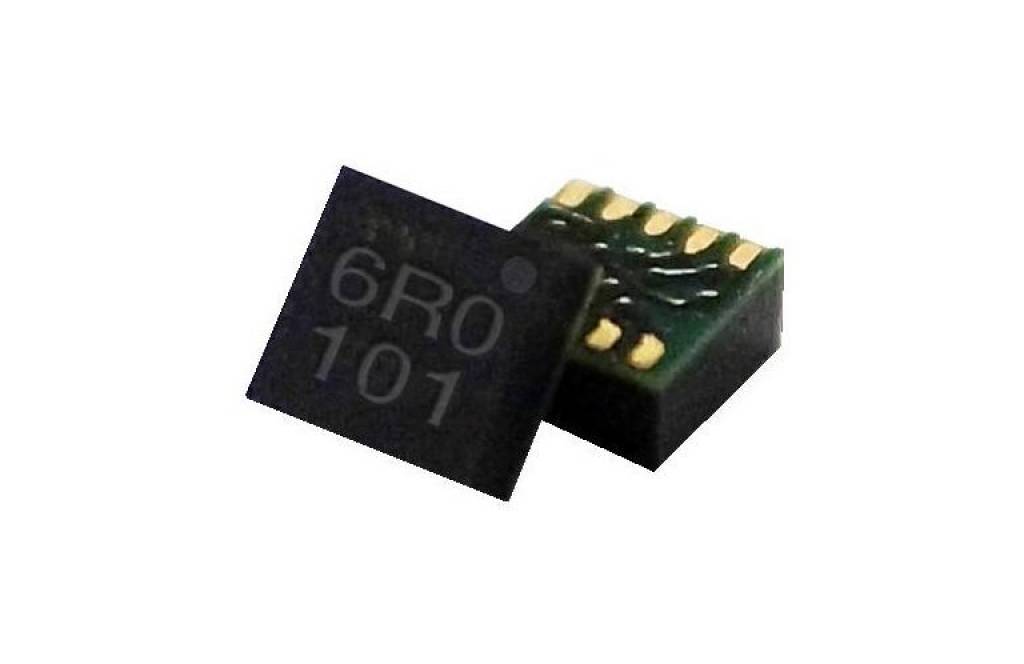

AMI306は3方向の磁気を感知する3軸磁気センサと制御用ICを小型パッケージに集積した高性能電子コンパスです。3軸磁気センサにはMI効果(Magneto-impedance Effect)を利用しています。
特長
- 方位精度 ±1.0 degree
- 磁気分解能 ±0.4μT
- 消費電流 0.15mA以下
- 小型パッケージ (2.04 × 2.04 × 1.0mm LGA)
アプリケーション
- 電子コンパス
- ナビゲーション
- ゲーム
- ３次元マウス
仕様
| 電源電圧 (VDD) | 1.7 ～ 3.6V (Typ. 2.5V) |
|---|---|
| デジタル回路部電源 (VID) | 1.7V ～ VDD (Typ.1.8V) |
| 動作温度 | -20 ～ +85℃ |
| 磁気特性 | 磁気センサ動作範囲 (Typ.)：±3gauss 磁気センサ測定可能範囲：±12gauss |
| 直線性 | 0.5%FS (Typ.)、2%FS (Max) |
| ゼロ磁場での出力 | 0LSB |
| 方位分解能 | ±0.9 degree |
| 感度 | 600LSB/gauss |
| ADC スルーレート | 1000SPS |
| デジタルインタフェース | I2C |
