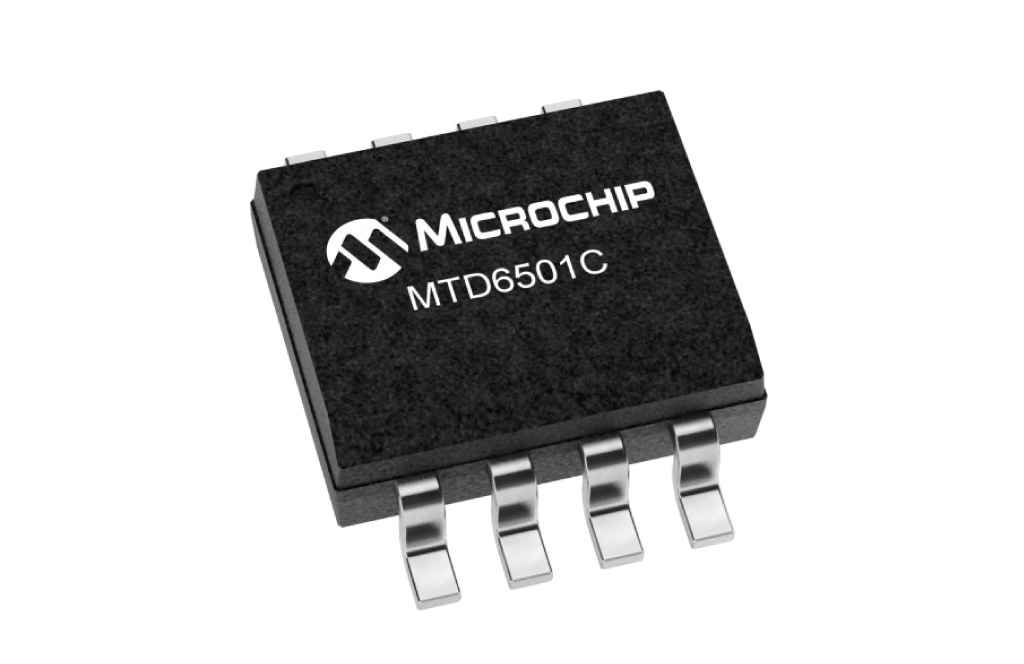

MTD6501C/D/2B/5 ファミリ 三相BLDC 正弦波センサレスモータ ファンドライバ

MTD6501C/D/2B/5 ファミリは、ブラシレスDC (BLDC)モータ向けの三相全波センサレス ドライバです。

MTD6501C/D/2B/5 は180度正弦波駆動、高トルク出力、静音駆動が特長です。MTD6501C/D/2B/5は適応性のある機能、パラメータ、幅広い電源に対応し、必要な外付け部品を最小限に抑えながら幅広いモータ特性に対応しています。速度制御は、電源電圧変調(PSM)とパルス幅変調(PWM) のいずれかを使います。

同ファミリはパッケージが小さく、外付け部品も少なく済むためファン アプリケーションの対費用効果を大きく高めます。例えばノートパソコンのCPU 冷却ファンには、低騒音、低振動、高効率の設計が必要です。周波数ジェネレータ(FG) 出力を使うと、閉ループ アプリケーションで精密な速度制御が可能です。

また、モータがロックした時に出力電流をOFF にするロックアップ保護モードと、ロック状態が解除された時にファンを再起動する自動復帰機能を内蔵しています。より安全な動作のため、モータ過電流制限とサーマル シャットダウン保護も内蔵しています。

特長

• 180 度正弦波駆動による高効率と低騒音
• 位置センサレスBLDCモータドライバ(ホール効果センサは不要)
• パワー トランジスタ内蔵
• 電源電圧変調(PSM)/ パルス幅変調(PWM) による速度制御
• 周波数ジェネレータ(FG 出力信号) 内蔵
• ロックアップ保護および自動復帰回路内蔵
• 過電流制限内蔵
• サーマル シャットダウン保護内蔵
• 外部チューニングが不要

アプリケーション

• 三相BLDC モータ
• 三相BLDC ファン
