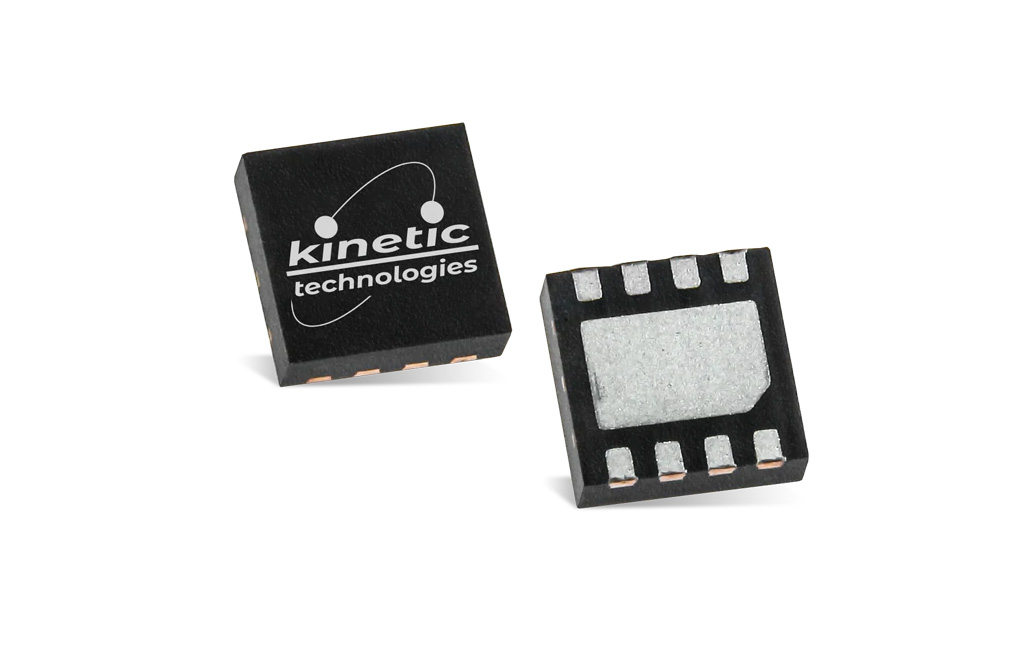

RGB それぞれの LED の輝度、点灯点滅を制御する RGB LED ドライバ製品ラインアップを紹介します。KTD20xx シリーズは、パッケージは 5mm×5mm×0.5mm の 8ピン Ultra-Thin TDFN を採用し、非常にコンパクトなフォームファクターを提供します。当製品は、キングブライト社製 LED との相性は抜群です。
KTD20xx シリーズには KTD2037 が加わり、当製品にバッテリー低下を自動で表示する「AutoblinQTM」新機能が搭載されています。
特長
- 超コンパクトな 8 ピン Thin-TDFN パッケージ
- RGB それぞれの LED の輝度/点滅サイクルを外部から制御
- RGB 各チャンネルの最大シンク電流は 24mA、0.125mA ステップで制御可能
- 非スイッチング方式のため、ノイズがありません
- 外付け部品は 1.0µF キャパシタのみ
- 低消費電流 (エネーブル動作時の待機電流は 0.1µA)
- 内部レジスタを持ち、１パターンのプログラムが可能
- 制御信号は、I2C、ExpressWire いずれかをサポート
アプリケーション
- デジタルカメラ
- LED の発光色/輝度/点灯パターンのコントロールが必要な端末（WIFI アクセスポイント等）
- スイッチのインジケータ
- 腕時計
- 計測機器
ラインアップ
| 型番 | チャンネル数 | インタフェース |
|---|---|---|
| KTD2022 | 3ch R+G+B |
ExpressWire |
| KTD2023 | 4ch R+G+B+W |
ExpressWire |
| KTD2026 | 3ch R+G+B |
I2C 互換 |
| KTD2027 | 4ch R+G+B+W |
I2C 互換 |
| KTD2037 | 3ch R+G+B |
AutoblinQTM 搭載 I2C 互換 |
